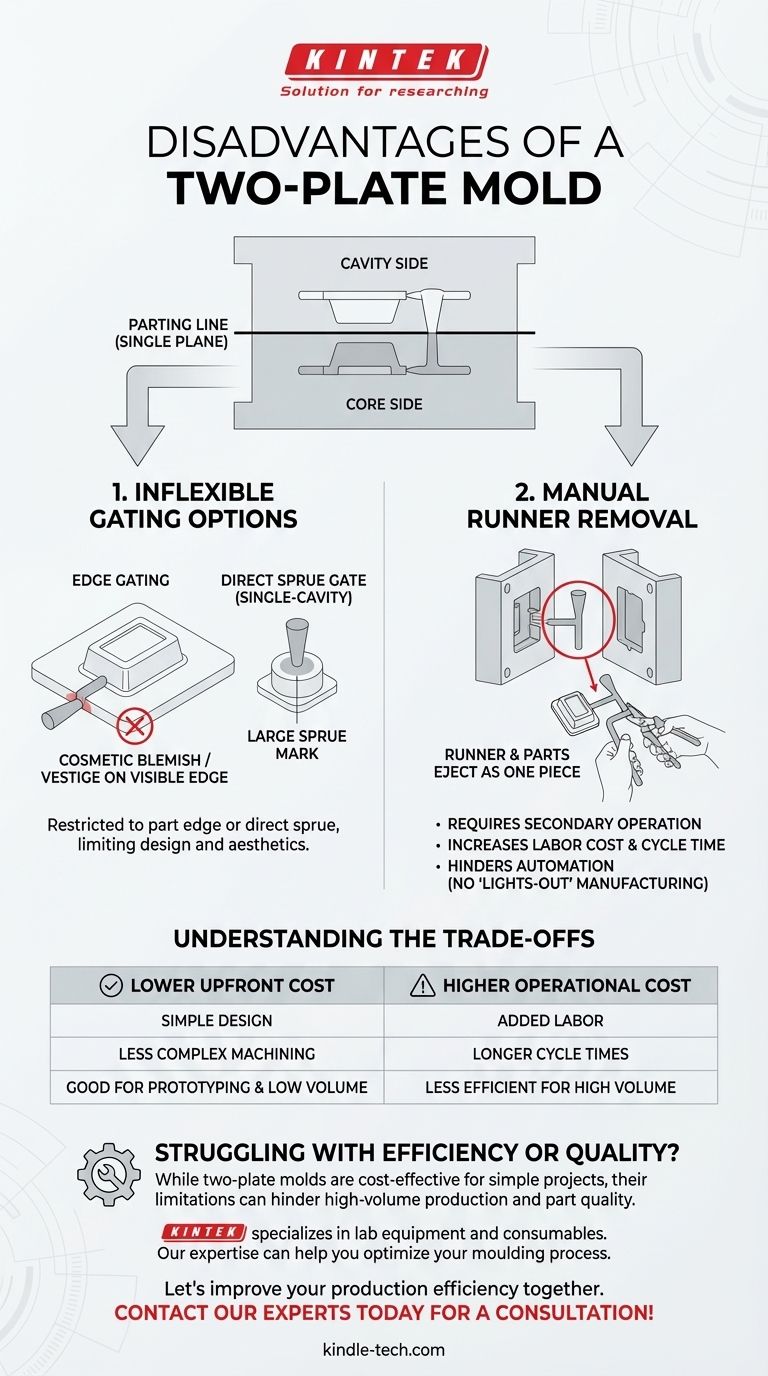

2판 금형의 단점은 무엇입니까? 비유연한 게이팅 및 수동 러너 제거

2판 금형의 주요 단점은 비유연한 게이팅 옵션과 성형 후 수동으로 러너를 제거해야 한다는 점입니다. 단일 분할선을 가진 간단한 구조로 인해 플라스틱이 부품 캐비티로 들어가는 지점인 게이트는 거의 항상 부품의 가장자리로 제한됩니다. 이는 또한 러너 시스템이 이젝션 시 부품에 부착된 상태로 유지되므로 이를 분리하기 위해 종종 수동인 2차 단계가 필요함을 의미합니다.

단순성과 낮은 초기 비용으로 인해 가치가 있지만, 2판 금형의 핵심 단점은 단일 출처에서 비롯됩니다. 즉, 설계상 부품과 러너 시스템 모두 동일한 평면에 존재하도록 강제되어 다운스트림 비효율성과 설계 제약을 초래합니다.

핵심 한계: 단일 분할선

단점을 이해하려면 먼저 2판 금형의 기본 구조를 이해해야 합니다. 그 단순성은 가장 큰 장점이자 한계의 원천입니다.

2판 금형이란 무엇입니까?

2판 금형은 가장 기본적인 유형의 사출 금형입니다. 캐비티 쪽과 코어 쪽이라는 두 가지 주요 반쪽으로 구성되며, 이들은 분할선(parting line)이라고 하는 단일 평면에서 만납니다.

단일 평면의 결과

금형이 열릴 때 이 단일 분할선에서만 분리됩니다. 이는 부품 자체와 전체 공급 시스템(플라스틱을 전달하는 스프루 및 러너)이 이젝션되기 위해 이 평면에 위치해야 함을 의미합니다. 이러한 구조적 제약이 주요 단점의 근본 원인입니다.

단점 1: 비유연한 게이팅 옵션

단일 분할선은 용융 플라스틱이 부품 캐비티로 주입될 수 있는 위치와 방법을 심각하게 제한합니다.

게이트가 부품 가장자리로 제한되는 이유

러너 시스템은 분할선상에 위치해야 하므로 부품이 분할선과 만나는 지점에만 부품에 연결될 수 있습니다. 거의 모든 경우에 이는 부품의 외부 가장자리 또는 둘레입니다. 이를 엣지 게이팅(edge gating) 또는 사이드 게이팅(side gating)이라고 합니다.

엣지 게이팅의 문제점

게이트를 부품 측면으로 강제하는 것은 심각한 문제가 될 수 있습니다. 분리 지점에 미용상의 결함, 즉 자국(vestige)을 남기는데, 이는 보이는 표면의 경우 허용되지 않을 수 있습니다. 또한 복잡한 부품에서 이상적이지 않은 플라스틱 흐름 패턴을 유발하여 결함으로 이어질 수 있습니다.

예외: 직접 게이팅

단일 캐비티 2판 금형은 직접 스프루 게이트(direct sprue gate)를 사용할 수 있으며, 여기서 스프루가 플라스틱을 부품 중앙으로 직접 공급합니다. 그러나 이는 매우 크고 종종 미관상 좋지 않은 자국을 남기며, 이러한 결함이 숨겨지거나 중요하지 않은 특정 부품 형상에만 적합합니다.

단점 2: 수동 러너 제거

두 번째 주요 단점은 공급 시스템이 부품에 부착되어 있다는 직접적인 결과입니다.

러너가 계속 부착됨

성형 사이클이 완료되고 금형이 열리면 경화된 러너 시스템과 완성된 부품이 연결된 단일 플라스틱 덩어리로 밀려 나옵니다.

2차 작업의 비용

이 통합된 조각은 러너를 부품에서 분리하기 위한 2차 작업(secondary operation)을 필요로 합니다. 이는 종종 기계 작업자가 수동으로 수행하며, 이는 인건비를 추가하고 각 샷에 대한 전체 사이클 시간을 증가시킵니다.

자동화의 어려움

수동 분리가 필요하기 때문에 완전히 자동화된 "무인(lights-out)" 제조 공정을 구현하기 어렵습니다. 이러한 비효율성으로 인해 2판 금형은 사이클 시간이 중요한 초고용량 생산에는 덜 적합합니다.

트레이드오프 이해하기

2판 금형의 단점은 주요 장점인 비용 효율성과 비교하여 평가되어야 합니다.

낮은 초기 공구 비용

2판 금형은 설계가 더 간단하고 덜 복잡한 가공이 필요합니다. 이는 공구를 제작하는 데 드는 초기 비용이 낮아져 예산이 빠듯한 프로젝트에 탁월한 선택이 됩니다.

더 높은 장기 운영 비용

초기 절감액은 시간이 지남에 따라 더 높은 운영 비용으로 상쇄될 수 있습니다. 디게이팅을 위한 추가 인력과 더 긴 사이클 시간은 복잡한 금형보다 부품당 가격을 더 높게 만들 수 있으며, 특히 대량 생산의 경우 더욱 그렇습니다.

단순성이 올바른 선택인 경우

제한 사항에도 불구하고 2판 금형은 시제품 제작, 소량 생산 또는 엣지 게이트가 미관상 및 구조적으로 허용 가능한 부품에 종종 완벽한 솔루션입니다.

프로젝트에 적합한 선택하기

올바른 금형 유형을 선택하려면 공구의 기능과 프로젝트의 특정 목표를 일치시켜야 합니다.

초기 공구 비용 최소화와 생산량이 적은 것이 주요 초점인 경우: 2판 금형이 거의 항상 가장 경제적이고 실용적인 선택입니다.
부품의 미관과 게이트 자국 숨기기가 주요 초점인 경우: 2판 설계는 게이트를 부품의 보이는 가장자리로 강제하므로 3판 또는 핫 러너 금형을 고려해야 합니다.
대량 자동화 생산이 주요 초점인 경우: 2판 금형에 필요한 수동 러너 제거는 사이클 시간과 인건비를 증가시켜 더 진보된 금형 설계가 훨씬 더 효율적입니다.

궁극적으로 이러한 근본적인 한계를 이해하면 공구 투자와 장기적인 생산 효율성 사이의 균형을 맞출 수 있습니다.

요약표:

단점	핵심 문제	생산에 미치는 영향
비유연한 게이팅	단일 분할선으로 인해 게이트가 부품 가장자리로 제한됨(엣지 게이팅).	미용상의 결함, 이상적이지 않은 플라스틱 흐름, 잠재적 결함.
수동 러너 제거	러너 시스템과 부품이 연결된 단일 조각으로 배출됨.	2차 작업 필요, 인건비 및 사이클 시간 증가, 자동화 방해.
