체 진탕기의 핵심은 동력 장치, 고정 메커니즘, 그리고 입자 분리를 수행하는 시험용 체 스택이라는 세 가지 주요 구성 요소가 조화롭게 작동하는 시스템입니다. 이 부품들은 수동 체질을 대체하도록 설계되어 입자 크기 분석에서 정확성, 효율성 및 반복성을 크게 향상시킵니다.
체 진탕기는 단순히 부품들의 집합체가 아니라, 특정하고 제어된 에너지(일반적으로 진동 또는 태핑 동작)를 정밀하게 직조된 메시 체 스택에 전달하여 입자가 크기별로 분리되도록 설계된 장비입니다.

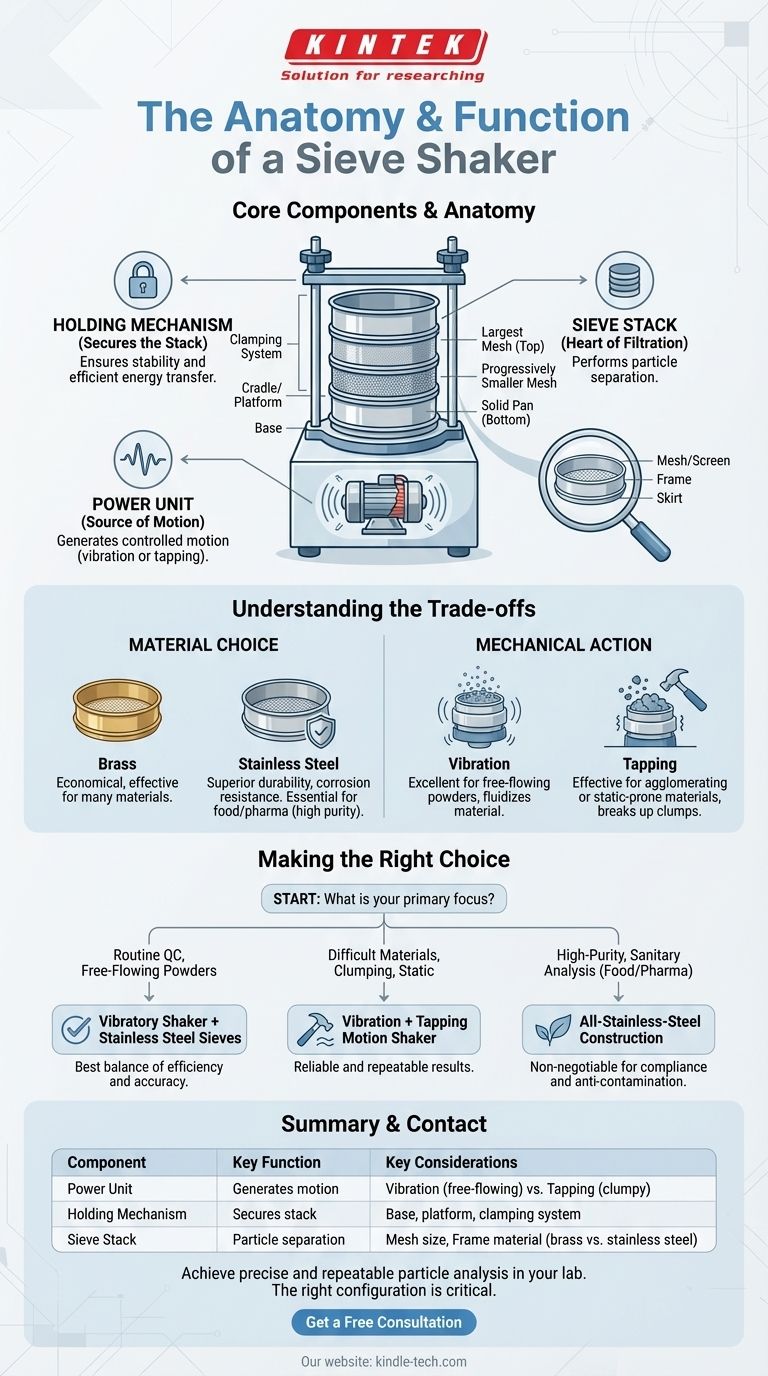

체 진탕기의 해부학
체 진탕기가 어떻게 정밀한 입자 분석을 달성하는지 이해하려면, 핵심 구성 요소와 그 과정에서의 특정 역할을 살펴보아야 합니다.
동력 장치: 움직임의 원천
동력 장치는 진탕기의 엔진입니다. 현대 장치에서는 일반적으로 강력한 진동 모터입니다.
이 모터의 기능은 일관되고 반복 가능한 진동 운동을 생성하는 것입니다. 이는 진탕기 바닥을 구동하여 그 진동 에너지를 전체 체 스택으로 전달합니다.
고정 메커니즘: 스택 고정
이 프레임워크는 시험용 체를 단단히 고정하여 모터의 에너지가 효율적으로 전달되고 작동 중 스택이 안정적으로 유지되도록 합니다.
이는 여러 부품으로 구성됩니다:
- 베이스: 동력 장치를 수용하거나 연결하는 장치의 기초입니다.
- 크래들 또는 플랫폼: 체 스택이 놓이는 표면입니다.
- 클램핑 시스템: 수직 막대, 상단 바, 고정 너트의 조합으로, 스택을 진동하는 플랫폼에 유연하게 고정시키기 위해 아래로 누릅니다.
역사적으로, 오리지널 Ro-Tap 진탕기와 같은 일부 디자인은 회전을 위한 궤도 테이블과 수직 태핑 힘을 가하는 해머를 포함하는 더 복잡한 메커니즘을 사용했습니다.
체 스택: 여과의 심장
체는 실제 분리 도구입니다. "체 스택"은 가장 큰 메시 개구부를 가진 체가 맨 위에, 그 다음으로 점진적으로 작은 개구부를 가진 체들이 배열되며, 가장 미세한 입자를 수집하기 위한 단단한 팬이 맨 아래에 있습니다.
개별 시험용 체는 세 가지 주요 부품으로 구성됩니다:
- 메시 또는 스크린: 분리를 수행하는 정밀하게 직조된 와이어 천입니다. 주로 스테인리스 스틸로 만들어지며, 개구부 크기는 5인치에서 20미크론(635메시)까지 다양합니다.
- 프레임: 메시를 장력 하에 고정하는 견고한 원형 프레임으로, 일반적으로 스테인리스 스틸 또는 황동으로 만들어집니다.
- 스커트: 프레임의 하단 가장자리로, 아래 체에 깔끔하게 맞도록 설계되어 흔들림 없이 안전하게 쌓을 수 있습니다.
절충점 이해
체 진탕기의 효율성은 단순히 그 힘에 관한 것이 아니라, 부품들과 테스트되는 재료 사이의 시너지 효과에 관한 것입니다. 올바른 구성 요소를 선택하는 것은 주요 절충점을 이해하는 것을 포함합니다.
재료 선택: 황동 vs. 스테인리스 스틸
체 프레임은 전통적으로 황동으로 만들어졌으며, 이는 경제적이고 많은 재료에 효과적입니다. 그러나 스테인리스 스틸은 우수한 내구성과 내식성을 제공합니다.
제약, 식품 등급 또는 기타 고순도 응용 분야에서는 오염을 방지하고 엄격한 청소 프로토콜을 견디기 위해 스테인리스 스틸이 필수적입니다.
기계적 작용: 진동 vs. 태핑
표준 진동 진탕기는 대부분의 자유 유동성 분말 및 과립에 탁월합니다. 고주파 운동은 재료를 유동화하여 입자가 메시의 개구부를 찾을 수 있도록 합니다.
응집되거나 정전기를 띠는 경향이 있는 재료의 경우, 태핑 동작을 통합한 진탕기가 더 효과적일 수 있습니다. 날카로운 수직 충격은 덩어리를 부수고 스크린에 달라붙을 수 있는 입자를 떨어뜨리는 데 도움이 됩니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 체 진탕기 구성을 선택하는 것은 전적으로 귀하의 재료와 분석 목표에 달려 있습니다.
- 자유 유동성 분말을 사용한 일상적인 품질 관리에 중점을 둔다면: 내구성 있는 스테인리스 스틸 체가 장착된 표준 진동 진탕기가 효율성과 정확성 면에서 최상의 균형을 제공합니다.
- 덩어리 지거나 정전기가 발생하기 쉬운 어려운 재료를 분석하는 데 중점을 둔다면: 진동과 태핑 동작을 결합한 진탕기가 더 신뢰할 수 있고 반복 가능한 결과를 제공할 것입니다.
- 고순도 또는 위생 분석(예: 식품, 제약)에 중점을 둔다면: 규정 준수 및 오염 방지를 위해 진탕기와 체 모두에 대한 올 스테인리스 스틸 구조가 필수적입니다.
궁극적으로, 이러한 구성 요소들이 어떻게 함께 작동하는지 이해함으로써 정확하고 반복 가능한 입자 분석을 수행할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 고려 사항 |
|---|---|---|
| 동력 장치 | 제어된 움직임(진동/태핑) 생성 | 자유 유동성 분말에는 진동; 덩어리진 재료에는 태핑 |
| 고정 메커니즘 | 효율적인 에너지 전달을 위해 체 스택 고정 | 베이스, 플랫폼, 클램핑 시스템으로 구성 |
| 체 스택 | 실제 입자 분리 수행 | 메시 크기, 프레임 재료(황동 vs. 스테인리스 스틸) |
