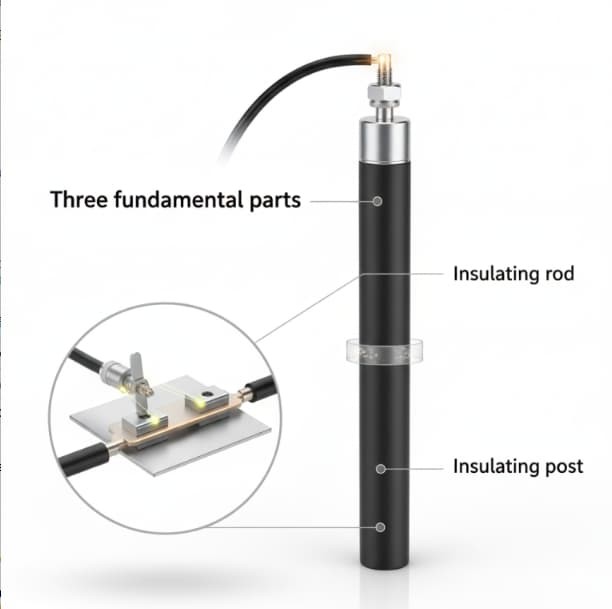

핵심적으로 전극 홀더는 세 가지 기본 부분으로 구성된 간단한 장치입니다. 테스트 중인 재료를 고정하는 클립 헤드, 손잡이 역할을 하는 절연 막대, 전체 어셈블리를 외부 전기화학 워크스테이션에 연결하는 바인딩 포스트로 구성됩니다. 이 구조는 시료에 대한 안정적인 기계적 고정 및 신뢰할 수 있는 전기적 연결을 보장합니다.
전극 홀더는 단순한 클램프 이상입니다. 특정 재료(작동 전극)를 전기화학 전지에 도입하는 동시에 의도된 반응을 제외한 모든 것으로부터 전기적, 화학적으로 분리하도록 설계된 중요한 인터페이스입니다.
전극 홀더 해부: 형태는 기능을 따른다
전극 홀더의 각 구성 요소는 특정 역할을 수행하도록 특별히 제작되었습니다. 이러한 역할을 이해하는 것은 정확하고 반복 가능한 실험을 수행하는 데 중요합니다.
클립 헤드: 접점
클립 헤드는 홀더의 핵심 부분입니다. 주요 기계적 역할은 금속 조각, 코팅된 기판 또는 박막이 될 수 있는 시료를 단단히 고정하는 것입니다.
클립 내부의 전도성 시트는 시료와 직접 전기 접촉을 합니다. 이 연결의 무결성은 성공적인 측정에 가장 중요합니다.
이 전도성 요소는 일반적으로 백금, 금, 유리 탄소 또는 티타늄과 같은 재료로 만들어집니다. 선택은 임의적이지 않습니다. 시트 자체가 부식되거나 결과에 영향을 미치지 않도록 화학적 환경 및 연구 중인 반응에 따라 달라집니다.
절연 막대: 작업자와의 연결
막대는 손잡이 역할을 하여 작업자가 활성 부품을 만지지 않고도 전기화학 전지 내에 시료를 배치할 수 있도록 합니다.
거의 항상 PTFE(테플론) 또는 PEEK와 같은 화학적으로 불활성이며 전기적으로 절연된 재료로 만들어집니다. 이 재료 과학은 두 가지 이유로 중요합니다. 작업자를 전기 전위로부터 보호하고 홀더가 전기화학 반응에 원치 않는 참여자가 되는 것을 방지합니다.
바인딩 포스트: 시스템과의 연결
막대 상단에 위치한 바인딩 포스트는 연결 지점입니다. 여기에 전기화학 워크스테이션 또는 전위차계로 연결되는 케이블을 부착합니다.
이 포스트는 회로를 완성하여 워크스테이션이 시료에 적용되는 전압 또는 전류를 제어하고 응답을 측정할 수 있도록 합니다.
전극 홀더의 큰 그림에서의 역할
전극 홀더는 진공 상태에서 작동하지 않습니다. 시료가 실험의 중심이 되도록 하는 도구입니다.
"작동 전극"인 이유
일반적인 3전극 설정에서 홀더에 고정된 시료는 작동 전극(WE)이 됩니다.
WE는 부식, 증착 또는 촉매 작용과 같은 관심 있는 전기화학 공정이 실제로 발생하는 전극입니다. 홀더의 역할은 시스템이 "보는" 유일한 것이 연구하려는 시료임을 보장하는 것입니다.
일반적인 문제점 및 변형
설계가 간단해 보이지만 부적절한 사용 또는 미묘한 차이를 오해하면 실험 실패로 이어질 수 있습니다.
재료 호환성은 필수적입니다
부적절한 전도성 재료가 있는 홀더를 사용하면 결과가 무효화될 수 있습니다. 전도성 시트가 시료보다 화학적으로 덜 저항성이 있다면 우선적으로 부식되어 오해의 소지가 있는 데이터를 제공할 수 있습니다.
불량한 접촉은 불량한 데이터로 이어집니다
오류의 일반적인 원인은 시료와 내부 전도성 시트 사이의 약하거나 일관성 없는 연결입니다. 이는 측정에 원치 않는 저항, 노이즈 및 불안정성을 유발하여 결과를 신뢰할 수 없게 만듭니다. 항상 시료가 깨끗하고 단단히 고정되었는지 확인하십시오.
다른 스케일, 다른 디자인
여기서 설명하는 홀더는 실험실 연구에 일반적입니다. 전기로와 같은 산업 응용 분야의 경우 전극 홀더는 훨씬 더 복잡하며, 엄청난 전류와 열을 관리하기 위한 능동 수냉 채널 및 고하중 행잉 메커니즘과 같은 기능을 통합합니다.
목표에 맞는 올바른 선택
실험의 특정 목적에 따라 홀더를 선택하고 사용하십시오.
- 주요 초점이 정확한 부식 테스트인 경우: 홀더의 전도성 재료가 시료보다 훨씬 더 귀금속(덜 반응성)이거나 접점이 테스트 용액으로부터 완전히 격리되어 있는지 확인하십시오.
- 주요 초점이 전기 촉매인 경우: 완전히 불활성이거나 의도적으로 조사 중인 촉매 시스템의 일부인 전도성 시트 재료(예: 백금, 유리 탄소)를 선택하십시오.
- 주요 초점이 일상적인 스크리닝인 경우: 빠르고 일관된 시료 장착을 허용하고 높은 처리량과 반복성을 보장하기 위해 청소하기 쉬운 견고한 홀더 디자인을 우선적으로 고려하십시오.
이 기본적인 도구에 대한 명확한 이해는 신뢰할 수 있고 통찰력 있는 전기화학 결과를 얻기 위한 첫 번째 단계입니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 특징 |
|---|---|---|
| 클립 헤드 | 시료를 고정하고 전기 접촉을 제공합니다. | 전도성 시트(Pt, Au, GC, Ti); 견고한 기계적 고정. |
| 절연 막대 | 안전한 손잡이 역할을 하고 시료를 전기적으로 절연합니다. | 불활성 재료(PTFE, PEEK)로 제작; 화학적 내성. |
| 바인딩 포스트 | 홀더를 전기화학 워크스테이션에 연결합니다. | 측정 및 제어를 위한 전기 회로를 완성합니다. |
