체 분석의 가장 일반적인 대체 용어는 입도 시험입니다. 두 용어 모두 흙, 골재, 모래 또는 자갈과 같은 입상 재료의 입자 크기 분포를 결정하는 데 사용되는 동일한 실험실 절차를 나타냅니다. 이 분석은 지반 공학, 건설 및 재료 과학에서 기본적입니다.
체 분석 또는 입도 시험은 단순한 측정이 아니라 중요한 진단 도구입니다. 이를 통해 엔지니어는 재료를 분류하고 강도, 투수성 및 다짐 특성과 같은 물리적 거동을 예측할 수 있으며, 이는 구조물의 안전과 성능을 보장하는 데 필수적입니다.
입도 시험의 목적
입도 시험은 건조된 재료 샘플을 다른 크기 분획으로 분리하는 방법입니다. 그 결과는 재료의 질량이 특정 크기 범위에 걸쳐 어떻게 분포되어 있는지를 시각적으로 나타내는 입자 크기 분포 곡선을 그리는 데 사용됩니다.
핵심 원리

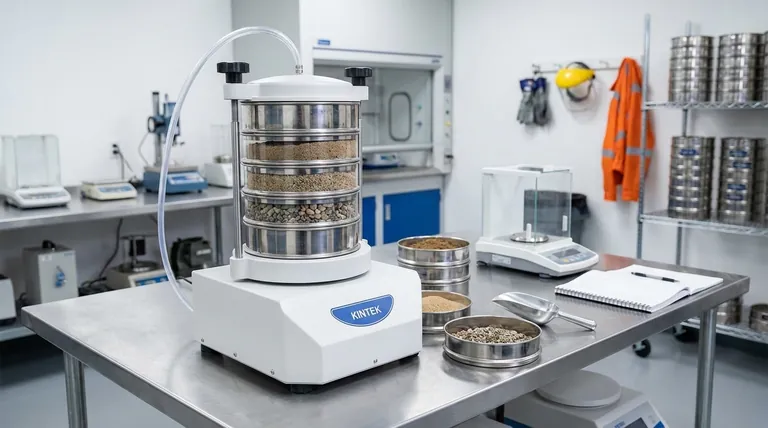

이 절차에는 알려진 질량의 재료를 체 스택이라고도 하는 일련의 체를 통과시키는 과정이 포함됩니다. 이들은 정확하게 크기가 지정된 정사각형 구멍이 있는 철망 스크린으로, 가장 큰 구멍이 맨 위에, 가장 작은 구멍이 맨 아래에 배열되며, 가장 미세한 입자를 포집하기 위해 맨 끝에는 단단한 팬이 있습니다.
체 스택은 설정된 시간 동안 기계적으로 흔들립니다. 그 후 각 체에 남아 있는 재료의 무게를 측정합니다. 이 데이터는 전체 샘플 중 특정 크기 범위에 속하는 백분율을 나타냅니다.
주요 분류 용어
입자 크기 분포 곡선의 모양은 중요한 분류로 이어집니다.
- 양호한 입도(Well-Graded): 재료는 넓고 균형 잡힌 입자 크기 분포를 포함합니다. 이러한 재료는 공극이 거의 없이 밀집된 상태로 다져지는 경향이 있어 높은 안정성과 강도를 제공합니다.
- 불량한 입도(Poorly-Graded) 또는 균일한 입도(Uniformly-Graded): 재료는 주로 비슷한 크기의 입자로 구성됩니다. 이는 크고 상호 연결된 공극이 있는 구조를 만듭니다.
- 틈새 입도(Gap-Graded): 재료에서 하나 이상의 중간 입자 크기가 누락되었습니다. 조립질 입자와 미립질 입자는 있지만 그 사이의 입자는 거의 없습니다.
입도 분포가 중요한 이유
입자 크기 분포는 재료의 공학적 특성을 직접적으로 제어합니다. 입도 분포를 이해하는 것은 특정 응용 분야에 적합한 재료를 선택하는 데 필수적입니다.
강도 및 안정성에 미치는 영향
양호하게 입도가 분포된 골재나 흙은 큰 입자 사이의 공극을 채우는 더 작은 입자를 갖게 됩니다. 이는 높은 안정성과 상당한 하중을 지탱할 수 있는 밀집되고 맞물린 구조를 생성하여 도로 기층 및 구조적 기초에 이상적입니다.
투수성 및 배수에 미치는 영향
입도가 불량한 조립질 재료(깨끗한 자갈과 같은)는 크고 연결된 공극을 가집니다. 이는 물이 쉽게 통과할 수 있도록 하여 높은 투수성을 초래합니다. 이 특성은 옹벽 뒤 또는 포장재 아래의 배수층에 바람직합니다.
반대로, 미세한 입자(점토 및 실트)의 비율이 높은 재료는 공극이 매우 작아 투수성이 낮아집니다. 이는 물 차단이 필요한 응용 분야(예: 흙댐의 중심부)에 유용합니다.
한계 이해하기
체 분석은 매우 유용하지만 중요한 한계가 있습니다. 이를 인식하는 것이 정확한 재료 특성화를 위한 핵심입니다.
세립토에는 적합하지 않음
체 분석은 조립질 입자(모래 및 자갈), 일반적으로 0.075mm(No. 200 체의 구멍)보다 큰 입자에만 효과적입니다.
이보다 작은 입자(실트 및 점토)는 정전기력으로 인해 뭉치는 경향이 있어 물리적 체질이 비효율적이고 부정확해집니다.
비중계 시험의 역할
세립토의 경우 비중계 시험이 사용됩니다. 이 보완적인 절차는 스토크스 법칙에 의해 지배되는 유체 내 입자 침강 속도를 기반으로 입자 크기 분포를 측정합니다.
혼합된 흙의 완전한 입자 크기 분포는 종종 체 분석(조립 부분의 경우)과 비중계 시험(세립 부분의 경우)의 결과를 결합합니다.
목표에 맞는 올바른 선택하기
"이상적인" 입도는 전적으로 프로젝트 목표에 따라 달라집니다. 결과를 해석하면 원하는 성능을 달성하기 위해 올바른 재료를 선택할 수 있습니다.
- 강도와 안정성(예: 콘크리트 혼합물, 도로 기층)이 주요 초점인 경우: 최대 밀도와 내부 마찰을 달성하기 위해 양호하게 입도가 분포된 재료를 지정해야 합니다.
- 높은 배수(예: 정화조 필드, 프렌치 드레인)가 주요 초점인 경우: 높은 투수성을 보장하기 위해 입도가 불량한 조립질 재료를 사용해야 합니다.
- 낮은 투수성(예: 매립지 라이너, 댐 코어)이 주요 초점인 경우: 공극을 채우고 물의 흐름을 방해하기 위해 충분한 양의 미세 입자를 포함하는 재료가 필요합니다.
궁극적으로 재료의 입도 분포를 이해하면 모든 공학적 응용 분야에서 그 성능을 제어할 수 있는 힘을 얻게 됩니다.
요약표:
| 입도 유형 | 입자 크기 분포 | 주요 속성 | 이상적인 응용 분야 |
|---|---|---|---|
| 양호한 입도 | 넓은 범위의 입자 크기 | 높은 강도 및 안정성 | 도로 기층, 기초 |
| 불량한 입도 | 비슷한 크기의 입자 | 높은 투수성 및 배수 | 배수층, 정화조 필드 |
| 틈새 입도 | 중간 크기 누락 | 가변적 속성 | 특정 공학적 채움재 |
