요약하자면, 전기화학 실험에서 샘플 홀더는 일반적으로 작동 전극으로 기능합니다. 이 이중 역할은 전체 설정에 있어 근본적인 것으로, 연구 대상 물질을 물리적으로 고정하는 동시에 관심 있는 전기화학 반응이 일어나는 주요 장소 역할을 합니다.
샘플 홀더의 중요한 기능은 작동 전극 역할을 하여 샘플에 필요한 기계적 지지대를 제공하는 동시에 실험을 제어하고 반응을 측정하는 데 필요한 전기적 연결을 만드는 것입니다.
작동 전극의 역할
샘플 홀더의 기능을 이해하려면 먼저 표준 3전극 전기화학 셀에서 작동 전극(WE)의 역할을 이해해야 합니다.
실험의 핵심
작동 전극은 측정의 중심입니다. 산화 또는 환원 중 조사 대상인 특정 화학 반응이 발생하는 전극입니다.
전위 및 전류의 모든 측정은 이 표면에서 발생하는 프로세스를 기준으로 이루어집니다.
3전극 시스템의 핵심 부분
전기화학은 일반적으로 다양한 기능을 분리하고 정밀한 제어를 달성하기 위해 3전극 시스템을 사용합니다.
작동 전극은 관심 있는 표면입니다. 기준 전극은 안정적이고 일정한 전위를 제공하여 측정 기준이 됩니다. 보조 전극은 전기 회로를 완성하여 기준 전극의 전위에 영향을 미치지 않고 전류가 흐르도록 합니다.
전위 인가 및 전류 측정
포텐시오스탯이라는 장치가 작동 전극과 기준 전극 사이의 전위차를 제어합니다.
동시에 작동 전극과 보조 전극 사이에 흐르는 결과 전류를 측정합니다. 이 전류는 샘플에서 발생하는 전기화학 반응 속도에 직접 비례합니다.
홀더가 전극인 이유
샘플 홀더를 작동 전극으로 설계하는 것은 단순한 와이어나 막대 형태로 쉽게 만들 수 없는 다양한 재료를 연구하기 위한 실용적인 해결책입니다.
다양한 샘플 수용
박막, 분말 형태로 증착된 촉매, 부식성 금속 쿠폰 또는 생체막과 같이 관심 있는 많은 재료는 특수 홀더가 필요합니다.
홀더는 샘플 자체로는 제공할 수 없는 필요한 기계적 안정성과 전기적 연결을 제공합니다.
활성 영역 정의
홀더의 중요한 기능은 샘플의 정확하고 알려진 표면적을 전해질 용액에 노출시키는 것입니다.
이는 종종 특정 기하학적 영역을 분리하는 O-링 또는 비전도성 마스크를 사용하여 달성됩니다. 이 영역을 아는 것은 결과를 비교하기 위한 기본 측정 기준인 전류 밀도(Amps/cm²)를 계산하는 데 필수적입니다.
전기 접촉 보장
홀더는 스테인리스 스틸, 백금 또는 유리질 탄소와 같은 전도성 재료로 제작됩니다.
이는 샘플에서 포텐시오스탯의 측정 리드까지 안정적이고 낮은 저항의 전기 경로를 보장합니다.
주요 설계 고려 사항 및 절충
샘플 홀더의 선택 및 설계는 사소한 문제가 아니며 데이터 품질에 직접적인 영향을 미칠 수 있는 중요한 절충이 포함됩니다.
재료 불활성
홀더 자체의 재료는 사용되는 전위 창 및 전해질 내에서 화학적으로 불활성이어야 합니다.
홀더가 반응하거나 부식되거나 자체 전기화학 반응을 겪으면 실제 샘플의 데이터를 손상시키는 간섭 신호가 생성됩니다.
전기 접촉 품질
샘플과 홀더 사이의 불량한 전기 연결은 실험 오류의 빈번한 원인입니다.
이는 측정에 상당한 노이즈(원치 않는 변동)를 유발하거나 인가된 전위의 부정확한 제어로 이어져 결과를 무효화할 수 있습니다.
틈새 부식 방지
샘플, 홀더 및 O-링 사이의 인터페이스에 있는 작은 틈은 틈새 부식에 취약할 수 있습니다.
이 국부적인 형태의 부식은 샘플을 손상시키고 벌크 재료의 거동을 나타내지 않는 전기화학적 신호를 생성하여 데이터의 오해석으로 이어질 수 있습니다.
목표에 맞는 올바른 선택
최적의 샘플 홀더 설계는 실험의 목적에 전적으로 달려 있습니다.
- 주요 초점이 부식 분석인 경우: 가장 중요한 것은 노출된 샘플 쿠폰의 부식 거동만 측정하도록 방수 밀봉을 생성하는 고저항 합금으로 만들어진 홀더입니다.
- 주요 초점이 전기 촉매 테스트인 경우: 촉매 잉크를 재현성 있게 증착할 수 있는 잘 정의되고 연마된 불활성 전도성 표면(예: 유리질 탄소)을 가진 홀더가 필요합니다.
- 주요 초점이 배터리 재료 개발인 경우: 전극 재료, 분리막 및 전류 집전체 간의 양호한 접촉을 보장하기 위해 일관된 압력을 가하는 특수 셀 홀더(예: 코인 셀)를 사용합니다.
궁극적으로 샘플 홀더가 활성적이고 중요한 전기 부품임을 인식하는 것이 신뢰할 수 있고 의미 있는 전기화학 데이터를 수집하는 첫 번째 단계입니다.
요약표:
| 기능 | 설명 | 주요 고려 사항 |
|---|---|---|
| 기계적 지지 | 샘플(예: 필름, 분말, 쿠폰)을 물리적으로 고정합니다. | 안정적이고 재현 가능한 위치 지정을 보장해야 합니다. |
| 전기 연결 | 작동 전극, 즉 반응이 일어나는 장소 역할을 합니다. | 낮은 저항의 불활성 전도성 재료가 필요합니다. |
| 영역 정의 | 샘플의 정확하고 알려진 표면적을 전해질에 노출시킵니다. | 정확한 전류 밀도를 계산하는 데 중요합니다. |
| 신호 무결성 | 홀더 부식 또는 불량한 접촉으로 인한 간섭을 방지합니다. | 재료 불활성 및 연결 품질이 가장 중요합니다. |
신뢰할 수 있는 전기화학 데이터를 얻을 준비가 되셨습니까? 올바른 샘플 홀더는 성공에 매우 중요합니다. KINTEK은 모든 전기화학적 요구 사항을 충족하는 고품질 실험실 장비 및 소모품을 전문으로 합니다. 내식성 홀더, 촉매 테스트를 위한 연마된 전도성 표면 또는 특수 셀 설계가 필요하든, 당사는 정확한 결과를 보장하는 정밀 도구를 제공합니다.
지금 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 당사의 솔루션이 실험실의 성능과 데이터 무결성을 어떻게 향상시킬 수 있는지 알아보십시오.

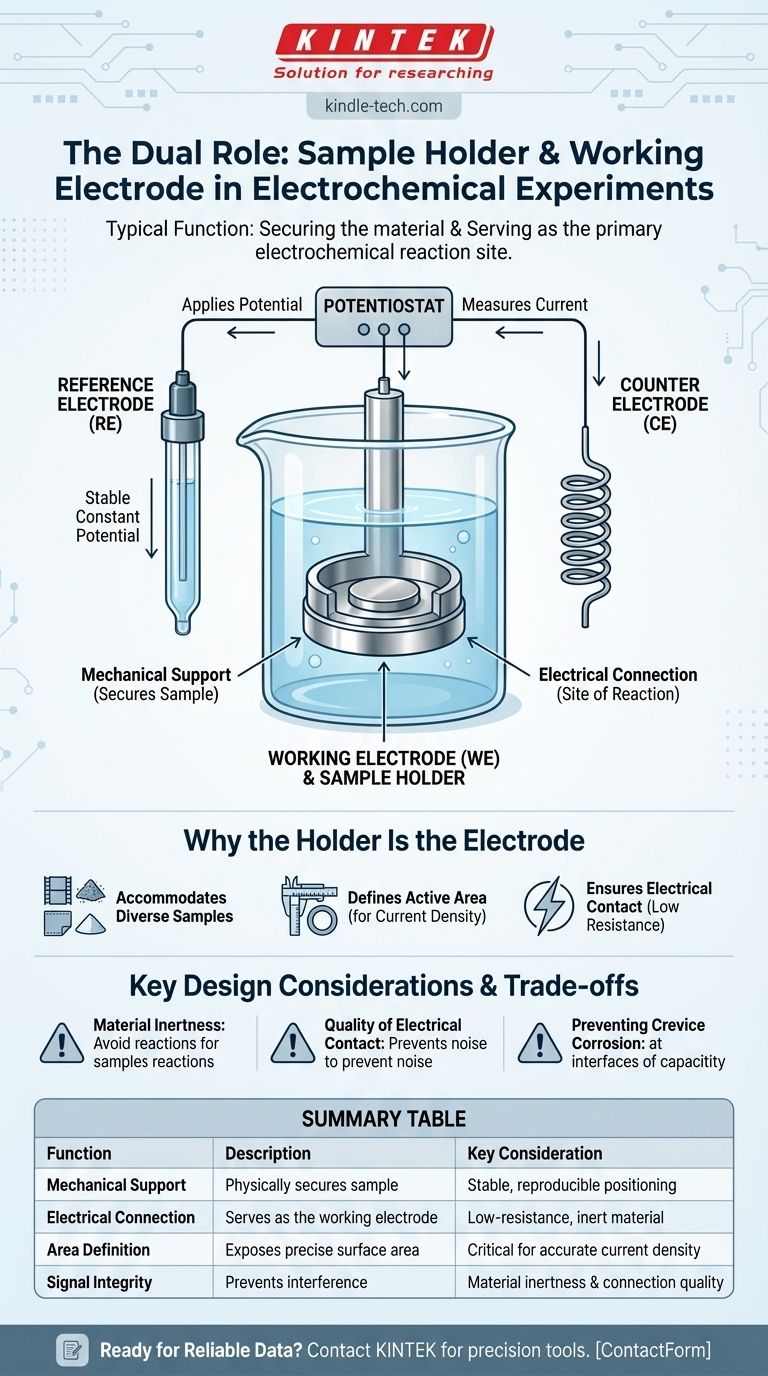

시각적 가이드
