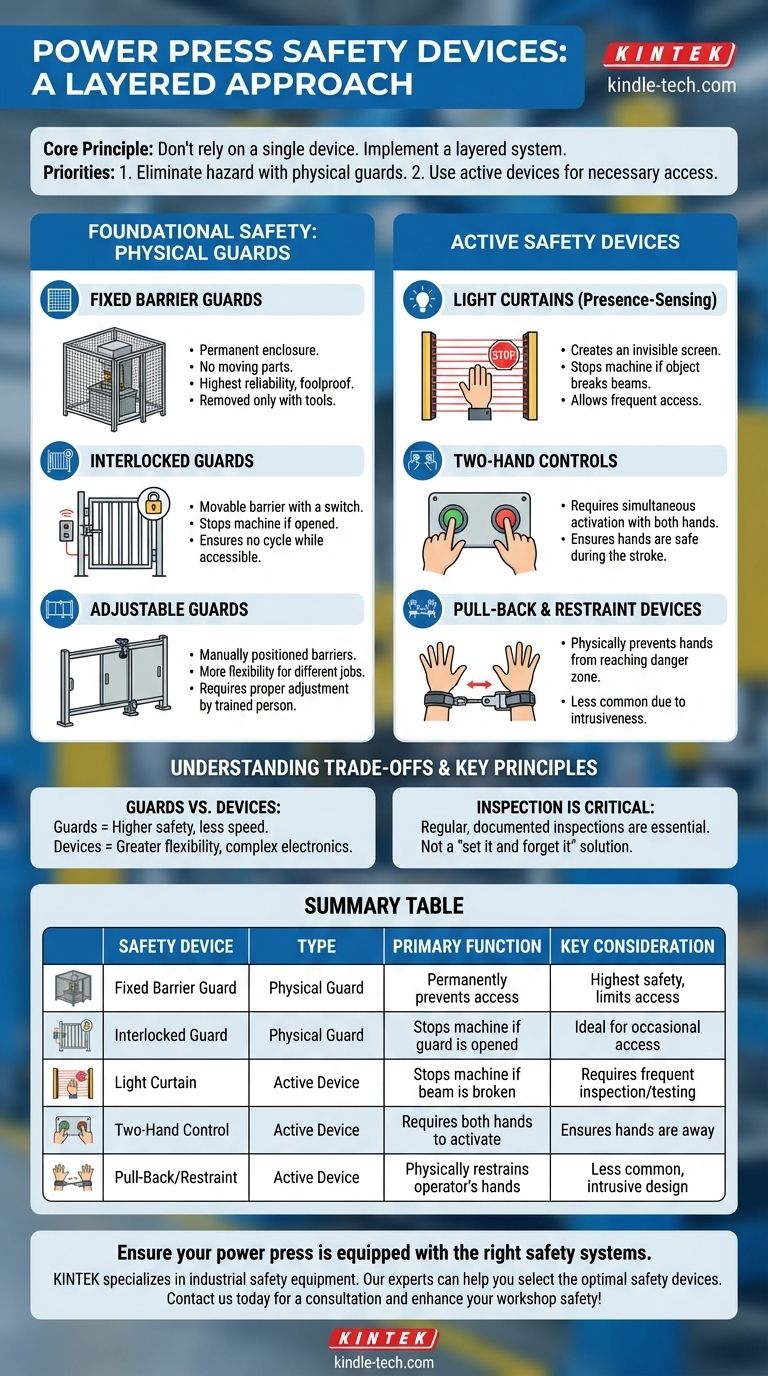

동력 프레스 기계는 작업자를 보호하기 위해 물리적 가드와 능동적 안전 장치의 조합을 사용합니다. 가장 일반적인 시스템에는 접근을 물리적으로 방지하는 고정 장벽 가드, 물체가 경로를 가로지르면 기계를 멈추는 라이트 커튼, 그리고 스트로크 중 작업자의 손이 제어 장치에 있고 위험 구역에서 멀리 떨어져 있도록 요구하는 양손 제어 장치가 포함됩니다.
동력 프레스 안전의 핵심 원칙은 단일 장치에 의존하는 것이 아니라 계층화된 시스템을 구현하는 것입니다. 주된 목표는 항상 가드를 통해 위험을 물리적으로 제거하는 것이며, 생산을 위해 빈번한 접근이 필수적일 때 능동 장치를 사용합니다.
기초 안전: 물리적 가드
가장 신뢰할 수 있는 안전 형태는 프레스가 작업을 수행하는 지점(작업 지점)에 도달하는 것을 불가능하게 만드는 물리적 장벽입니다. 이것이 방어의 첫 번째 선입니다.
고정 장벽 가드
고정 장벽 가드는 기계 인클로저의 영구적인 부분입니다. 움직이는 부품이 없으며 일반적으로 유지 보수를 위해 도구를 사용해야만 제거할 수 있도록 설계되었습니다. 이는 가장 효과적이고 확실한 가딩 방법으로 간주됩니다.
인터록 가드
인터록 가드는 기계의 제어 회로에 통합된 스위치가 장착된 움직이는 장벽(게이트 또는 도어와 같은)입니다. 가드가 열리면 기계가 즉시 멈추거나 시작되지 않도록 방지되어 위험 구역에 접근하는 동안 프레스가 사이클을 수행할 수 없습니다.
조절 가능 가드
조절 가능 가드는 다양한 다이 크기나 생산 작업에 맞게 수동으로 위치를 조정할 수 있는 물리적 장벽입니다. 고정 가드보다 더 많은 유연성을 제공하지만, 효과적이려면 새로운 설정마다 숙련된 사람이 올바르게 조정해야 합니다.
능동 안전 장치
빈번한 부품 적재 및 하역을 위해 가드가 실용적이지 않을 때 능동 안전 장치가 사용됩니다. 이러한 시스템은 작업자의 존재를 감지하고 부상이 발생하기 전에 기계를 멈춥니다.
라이트 커튼 (존재 감지 장치)
라이트 커튼은 위험 구역 앞에 적외선 빔의 스크린을 만듭니다. 프레스가 사이클의 위험한 부분에 있는 동안 손이나 팔과 같은 물체가 이 빔 중 하나라도 끊으면 기계 제어 시스템은 즉각적인 정지 신호를 받습니다.
양손 제어
이 장치는 프레스 스트로크를 활성화하기 위해 작업자가 양손을 동시에 사용하여 두 개의 별도 버튼을 누르도록 요구합니다. 버튼은 한 손으로 누를 수 없을 정도로 충분히 떨어져 있어, 위험한 움직임 동안 작업자의 양손이 점유되어 작업 지점에서 안전하게 멀리 떨어져 있도록 보장합니다.
풀백 및 구속 장치
구속 장치는 작업자의 손목에 부착된 스트랩과 고정된 앵커 포인트를 사용하여 손이 위험 구역에 도달하는 것을 물리적으로 방지합니다. 풀백 장치는 유사하지만 기계의 램에 기계적으로 연결되어 스트로크가 시작될 때 작업자의 손을 적극적으로 당겨냅니다. 이러한 장치는 침습적인 특성 때문에 오늘날에는 덜 일반적입니다.
상충 관계 이해
올바른 안전 시스템을 선택하는 것은 절대적인 보안과 운영 효율성 사이의 균형을 맞추는 것을 포함합니다. 이러한 상충 관계에 대한 오해는 안전을 저해할 수 있습니다.
가드 대 장치
고정 가드는 단순하고 우회하기 어렵기 때문에 가장 높은 수준의 안전을 제공합니다. 그러나 작업자가 지속적인 접근이 필요하면 생산 속도를 늦출 수 있습니다. 라이트 커튼 및 기타 장치는 더 큰 유연성과 속도를 제공하지만 올바르게 작동하려면 복잡한 전자 장치와 정기적인 검사에 의존합니다.
단일 시스템의 위험성
단 하나의 안전 방법만 사용하는 것은 흔한 함정입니다. 강력한 안전 계획은 계층화된 접근 방식을 사용합니다. 예를 들어, 기계의 측면과 후면에는 고정 가드가 있고 부품 적재를 위해 전면에는 라이트 커튼이 있을 수 있습니다. 이는 가드의 신뢰성과 존재 감지 장치의 유연성을 결합합니다.
검사 및 유지 보수의 중요한 필요성
안전 장치는 "설정 후 잊어버리는" 해결책이 아닙니다. 마모, 손상 및 정렬 불량의 영향을 받습니다. 시스템, 프레스 자체의 제동 메커니즘을 포함하여 설계된 대로 작동하는지 확인하기 위해 정기적인 문서화된 검사(종종 OSHA와 같은 안전 규정에 의해 요구됨)가 절대적으로 필수적입니다.
목표에 맞는 올바른 선택하기
귀하의 선택은 프레스에서 수행되는 특정 작업에 대한 철저한 위험 평가를 기반으로 해야 합니다.
- 최대, 확실한 보호를 전용 자동화된 프로세스에 중점적으로 두는 경우: 작업 지점을 완전히 둘러싸도록 고정 장벽 가드를 사용하십시오.
- 빈번한 수동 적재가 필요한 고속 생산에 중점적으로 두는 경우: 효율성을 유지하면서 작업자를 보호하기 위해 라이트 커튼이 종종 가장 효과적인 솔루션입니다.
- 소형 부품을 사용하는 작업자 집중 작업에 중점적으로 두는 경우: 양손 제어는 스트로크 중 작업자의 손이 떨어져 있도록 보장하는 훌륭한 방법입니다.
- 모든 응용 분야에 대해: 항상 명확하게 표시된 비상 정지 버튼(E-스톱)으로 기본 시스템을 보완하고 기계의 제어 및 제동 시스템이 안전 등급이며 적절하게 유지 관리되는지 확인하십시오.
잘 설계된 안전 시스템은 팀을 보호하고 안전하고 효율적인 생산을 가능하게 하는 기반입니다.
요약표:
| 안전 장치 | 유형 | 주요 기능 | 주요 고려 사항 |
|---|---|---|---|
| 고정 장벽 가드 | 물리적 가드 | 위험 구역 접근을 영구적으로 방지 | 최고의 안전성, 그러나 접근 제한 |
| 인터록 가드 | 물리적 가드 | 가드가 열리면 기계 정지 | 가끔 접근이 필요한 영역에 이상적 |
| 라이트 커튼 | 능동 장치 | 빔이 끊어지면 기계 정지 | 빈번한 검사 및 테스트 필요 |
| 양손 제어 | 능동 장치 | 프레스 스트로크 활성화를 위해 양손 필요 | 손이 위험 구역 밖에 있음을 보장 |
| 풀백/구속 장치 | 능동 장치 | 작업자의 손을 물리적으로 구속 | 침습적인 설계로 인해 덜 일반적 |
