회전 베인 펌프와 액체 링 펌프의 근본적인 차이점은 진공을 생성하는 방식과 처리할 수 있는 물질에 있습니다. 회전 베인 펌프는 슬라이딩 베인과 정밀한 기계적 공차를 사용하여 높고 깨끗한 진공을 생성하므로 건식 공정에 이상적입니다. 반면, 액체 링 펌프는 회전하는 액체 링을 사용하여 진공을 생성하므로 습하고 증기가 많으며 심지어 오염된 가스 흐름도 탁월한 견고성으로 처리할 수 있습니다.
선택은 어떤 펌프가 더 우수하냐가 아니라, 특정 공정 흐름에 어떤 펌프가 적합하냐에 달려 있습니다. 회전 베인 펌프의 고정밀 진공과 액체 링 펌프의 견고하고 오염물질 처리 능력을 선택하는 것입니다.
핵심 작동 방식의 차이
올바르게 선택하려면 먼저 각 펌프가 어떻게 작동하는지 이해해야 합니다. 이들의 독특한 메커니즘은 각 펌프의 강점과 약점의 원천입니다.
회전 베인 펌프: 정밀성과 고진공
회전 베인 펌프는 원통형 하우징 내부에 편심으로 장착된 로터를 특징으로 합니다. 이 로터에는 회전하면서 하우징 벽에 밀착되도록 안팎으로 미끄러지는 베인이 있는 슬롯이 있습니다.
이러한 작용은 팽창 및 수축하는 챔버를 생성하여 시스템에서 가스 분자를 포획, 압축 및 배출합니다. 이들은 두 가지 주요 유형으로 나뉩니다: 윤활 및 우수한 밀봉을 위해 오일을 사용하는 오일 밀봉형과 흑연과 같은 자체 윤활 재료를 사용하고 매우 정밀한 공차에 의존하는 건식 작동형.
액체 링 펌프: 견고성과 오염물질 처리
액체 링 펌프 또한 편심으로 장착된 로터(고정 블레이드가 있는 임펠러)를 사용합니다. 로터가 회전함에 따라 원심력이 밀봉 액체(일반적으로 물)를 펌프 하우징의 바깥쪽 벽에 밀어붙여 안정적인 액체 링을 형성합니다.
임펠러가 편심되어 있기 때문에 블레이드와 액체 링 사이의 공간이 팽창하고 수축합니다. 이 작용은 공정 가스를 흡입하고 압축합니다. 액체 링 자체는 동적 밀봉 및 압축 매체 역할을 하여 정밀한 기계적 공차의 필요성을 없앱니다.
주요 성능 지표 비교
귀하의 공정 요구 사항은 이러한 펌프의 성능 특성 중 하나에 직접적으로 매핑됩니다. 가장 중요한 지표는 궁극적인 진공 수준과 공정 오염물질 처리 능력입니다.
궁극적인 진공 수준
회전 베인 펌프는 깊은 진공을 달성하는 데 확실한 승자입니다. 오일 밀봉형 회전 베인 펌프는 액체 링 펌프보다 훨씬 낮은 압력에 도달할 수 있으므로 고진공을 요구하는 애플리케이션의 표준입니다.
액체 링 펌프는 밀봉 액체의 증기압에 의해 제한됩니다. 펌프는 자체 밀봉 액체가 끓기 시작하는 압력보다 더 깊은 진공을 생성할 수 없습니다.
증기 및 액체 처리
액체 링 펌프는 증기로 포화된 가스 흐름을 처리하는 데 탁월합니다. 차가운 밀봉 액체는 유입되는 증기의 상당 부분을 응축시켜 펌프의 유효 용량을 증가시킬 수 있습니다. 심지어 소량의 액체를 손상 없이 흡입할 수도 있습니다.
회전 베인 펌프는 증기 및 액체에 매우 민감합니다. 오일 밀봉형 펌프에서 공정 증기는 밀봉 오일을 오염시켜 펌프 성능을 저하시키고 빈번하고 비용이 많이 드는 오일 교체를 요구할 수 있습니다. 액체는 심각한 기계적 손상을 유발할 수 있습니다.
효율성 및 소형성
깨끗하고 건조한 가스 부하의 경우 회전 베인 펌프는 일반적으로 에너지 효율이 더 높고 설치 공간이 훨씬 작습니다. 컴팩트한 설계와 낮은 초기 비용으로 인해 많은 애플리케이션에서 비용 효율적인 선택입니다.
액체 링 펌프 시스템은 더 크고 복잡합니다. 밀봉 액체를 위한 저장소, 배기 흐름에서 액체를 제거하기 위한 분리기, 그리고 종종 온도를 제어하기 위한 열교환기가 필요합니다.
장단점 이해
어떤 펌프도 완벽한 해결책은 아닙니다. 내재된 한계를 인정하는 것은 값비싼 실수와 운영 중단을 피하는 데 중요합니다.
회전 베인 펌프의 약점: 민감성
회전 베인 펌프의 고성능에 대한 주요 절충점은 민감성입니다. 입자상 물질은 실린더 벽에 흠집을 낼 수 있으며, 공정 증기는 오일을 손상시킬 수 있습니다. 이로 인해 견고한 흡입 필터링이 필요하며, 오염되거나 습한 공정에는 적합하지 않습니다.
액체 링 펌프의 한계: 밀봉 액체 관리
액체 링 펌프의 견고성은 전적으로 밀봉 액체에 달려 있습니다. 일정한 공급을 관리하고, 온도를 제어하며, 폐기를 처리해야 합니다. 공정 가스가 밀봉 액체를 오염시키면 산업 폐기물로 처리해야 할 수도 있어 운영 복잡성과 비용이 추가됩니다.
귀하의 애플리케이션에 적합한 선택
결정은 펌프해야 할 가스의 특성에 달려 있습니다. 먼저 공정 흐름을 분석한 다음 특성에 맞는 펌프를 선택하십시오.
- 건식 공정을 위해 높고 깨끗한 진공을 달성하는 것이 주요 초점이라면: 효율성과 깊은 진공 기능을 위해 회전 베인 펌프를 선택하십시오.
- 습하고 증기가 많거나 오염된 가스 흐름을 처리하는 것이 주요 초점이라면: 탁월한 견고성과 오염물질 처리 능력을 위해 액체 링 펌프를 선택하십시오.
- 고진공의 오일 프리 시스템이 주요 초점이라면: 건식 작동형 회전 베인 펌프가 최선의 선택이지만, 공정 가스에 입자 및 응축성 증기가 없는지 확인하십시오.
- 간단하고 깨끗한 애플리케이션을 위한 낮은 초기 자본 비용이 주요 초점이라면: 오일 밀봉형 회전 베인 펌프가 종종 가장 경제적인 선택입니다.
올바른 선택은 어떤 펌프가 "더 좋으냐"가 아니라, 귀하의 공정의 고유한 요구 사항에 어떤 펌프가 가장 적합하냐에 달려 있습니다.
요약표:
| 특징 | 회전 베인 펌프 | 액체 링 펌프 |
|---|---|---|
| 궁극적인 진공 수준 | 높음 (깊은 진공) | 밀봉 액체 증기압에 의해 제한됨 |
| 증기/액체 처리 | 민감함; 깨끗하고 건조한 가스 필요 | 탁월함; 습하고 오염된 흐름 처리 가능 |
| 오염물질에 대한 민감성 | 높음; 필터링 필요 | 낮음; 매우 견고함 |
| 밀봉 매체 | 오일 (밀봉형) 또는 자체 윤활 재료 (건식) | 액체 (일반적으로 물) |
| 시스템 복잡성 | 낮음; 더 컴팩트함 | 높음; 액체 저장소 및 냉각 필요 |
| 이상적인 용도 | 고진공이 필요한 건식 공정 | 습하고 증기가 많거나 오염된 공정 |
아직도 어떤 진공 펌프가 귀하의 실험실에 적합한지 확신이 없으신가요?
회전 베인 펌프와 액체 링 펌프 사이의 선택은 공정 효율성과 장비 수명에 매우 중요합니다. 실험실 장비 및 소모품의 신뢰할 수 있는 파트너인 KINTEK이 올바른 선택을 돕겠습니다.
저희는 연구 및 산업 실험실의 특정 요구 사항에 맞춰진 진공 솔루션을 전문으로 제공합니다. 민감한 애플리케이션을 위한 회전 베인 펌프의 고진공이 필요하거나 까다로운 조건을 위한 액체 링 펌프의 견고함이 필요하든, 저희 전문가들이 최적의 솔루션을 안내해 드릴 것입니다.
귀하의 애플리케이션 요구 사항을 논의하고 실험실에 완벽한 펌프를 선택하는 데 도움을 받으려면 지금 문의하십시오.

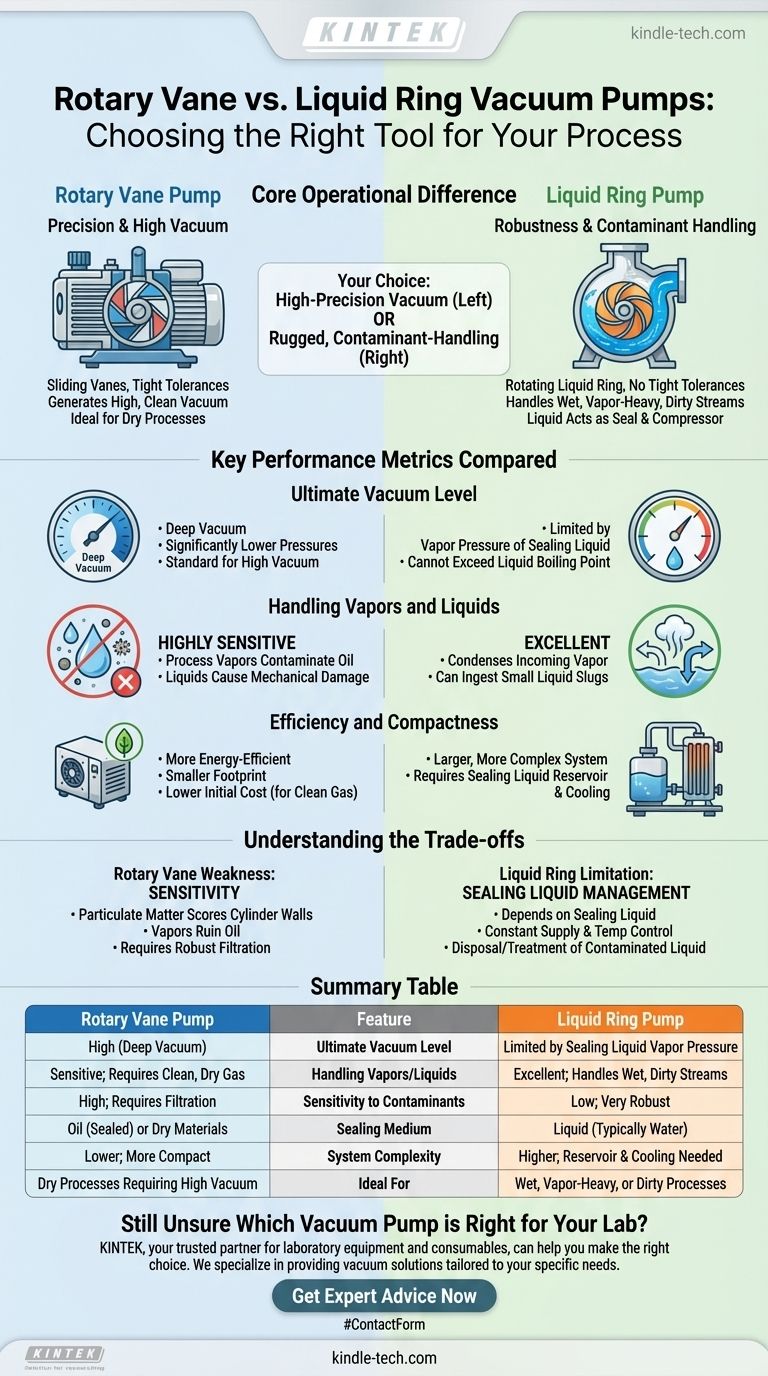

시각적 가이드
