로터리 베인 펌프의 진공도는 얼마입니까? 실험실 또는 산업을 위한 중간 진공 달성

본질적으로, 오일 씰 방식의 로터리 베인 진공 펌프는 일반적으로 2 x 10⁻³ mbar, 즉 약 1mTorr까지 도달할 수 있는 최종 진공도를 달성할 수 있습니다. 이러한 능력은 펌프를 중간 진공 범위에 확고히 위치시키며, 광범위한 산업 및 실험실 응용 분야에서 매우 효과적입니다. 특정 수준은 단단 설계인지 2단 설계인지에 따라 달라집니다.

로터리 베인 펌프의 진공도는 오일 씰 방식의 정변위 메커니즘의 직접적인 결과입니다. 이 설계는 중간 진공을 생성하는 데 견고하고 효율적이지만, 오일의 역할과 한계를 이해하는 것이 이 펌프가 귀하의 응용 분야에 적합한지 결정하는 가장 중요한 요소입니다.

로터리 베인 펌프가 진공을 생성하는 방법

로터리 베인 펌프는 밀봉된 공간에서 기체 분자를 이동시키기 위해 간단하고 효과적인 기계적 원리로 작동합니다.

핵심 기계 원리

펌프는 실린더형 하우징(고정자)으로 구성되어 있으며, 그 내부에 로터가 편심적으로 장착되어 있습니다. 이 로터에는 스프링이나 원심력에 의해 바깥쪽으로 밀리는 슬라이딩 베인이 있는 슬롯이 포함되어 있습니다.

로터가 회전함에 따라 베인은 하우징 내부 벽을 따라 지속적으로 미끄러집니다. 이로 인해 베인, 로터 및 하우징 벽 사이에 팽창하고 수축하는 챔버가 생성됩니다.

정변위 사이클

흡입구 포트의 가스는 챔버의 부피가 팽창함에 따라 챔버로 빨려 들어갑니다. 로터가 계속 회전함에 따라 이 챔버는 흡입구로부터 밀봉됩니다.

포획된 가스는 로터의 편심 배치로 인해 챔버 부피가 감소하면서 압축됩니다. 마지막으로, 압축된 가스는 배기 포트를 통해 강제로 배출됩니다.

씰링 오일의 결정적인 역할

"최종 진공도"는 단순히 기계 작동의 기능이 아니라 펌프 내부에 사용되는 특수 배합 오일에 크게 좌우됩니다.

완벽한 씰 생성

저증기압 오일은 베인 끝과 하우징 벽 사이의 미세한 틈을 채웁니다. 이는 누출을 방지하고 깊은 진공을 달성하는 데 필수적인 기밀 씰을 만듭니다.

윤활 및 냉각

씰링 외에도 오일은 두 가지 중요한 추가 기능을 수행합니다. 모든 움직이는 부품을 윤활하여 마모를 방지하고 원활한 작동을 보장합니다.

또한 기체 압축 사이클 중에 발생하는 열을 분산시켜 펌프의 과열을 방지하는 데 도움이 됩니다.

최종 진공도를 결정하는 요인

모든 로터리 베인 펌프가 동일한 것은 아닙니다. 최종 진공도는 주로 펌프의 구성에 의해 결정됩니다.

단단 펌프

단단 펌프는 하나의 로터 및 베인 세트를 가지고 있습니다. 단일 회전으로 흡입 압력에서 대기압까지 가스를 압축하므로 거친 응용 분야를 위한 견고하고 일반적인 선택입니다.

2단 펌프

2단 펌프는 본질적으로 동일한 하우징 내부에 직렬로 연결된 두 개의 단단 펌프입니다. 첫 번째 단계의 배기가 두 번째 단계의 흡입구가 됩니다.

이 설계를 통해 두 번째 단계는 이미 감소된 압력에 있는 가스를 압축하기 시작할 수 있습니다. 이는 펌프가 달성할 수 있는 최종 진공도를 종종 한 자릿수 이상으로 크게 향상시킵니다.

트레이드오프 이해

효과적이긴 하지만, 오일 씰 방식에는 민감한 응용 분야에서 고려해야 할 고유한 한계가 있습니다.

오일 역류 및 오염

가장 큰 단점은 오일 증기가 펌프에서 진공 챔버로 역류할 가능성입니다. 역류(backstreaming)라고 하는 이 현상은 민감한 샘플이나 공정을 오염시킬 수 있습니다.

유지보수 요구 사항

펌프의 오일은 시간이 지남에 따라 열화되므로 주기적으로 교체해야 합니다. 이를 소홀히 하면 진공 성능이 저하되고 펌프가 손상될 수 있습니다.

"거친" 펌프로서의 적합성

이러한 한계로 인해 로터리 베인 펌프는 대부분 거친 펌프(roughing pumps) 또는 백킹 펌프(backing pumps)로 사용됩니다. 이들은 시스템을 대기압에서 중간 진공 범위로 낮추는 초기 작업을 수행합니다.

그 후, 대기압에서 작동할 수 없는 다른 유형의 고진공 펌프(예: 터보 분자 펌프 또는 확산 펌프)가 훨씬 더 깊은 진공을 달성하기 위해 인계받습니다.

응용 분야에 맞는 올바른 선택

올바른 진공 기술을 선택하는 것은 최종 목표를 이해하는 것에서 시작됩니다.

• 비용 효율적인 거친 작업이 주요 초점인 경우: 단단 로터리 베인 펌프는 시스템을 중간 진공 수준으로 낮추거나 고진공 펌프를 백킹하는 데 탁월한 작업마입니다.
• 더 깊은 중간 진공 달성이 주요 초점인 경우: 2단 로터리 베인 펌프가 더 우수한 선택이지만, 시스템의 오일을 여전히 고려해야 합니다.
• 깨끗하고 오일이 없는 환경이 주요 초점인 경우: 오일 역류를 완화하기 위해 전단 트랩을 사용하거나 다이어프램 펌프 또는 스크롤 펌프와 같은 완전히 다른 "건식" 펌프 기술을 선택해야 합니다.

이 펌프의 메커니즘과 오일에 대한 근본적인 의존성을 이해하는 것이 작업에서 성공적으로 배포하는 열쇠입니다.

요약표:

특징	단단 펌프	2단 펌프
최종 진공도	~1 x 10⁻² mbar	~2 x 10⁻³ mbar (1mTorr)
주요 용도	거친 작업 응용 분야	더 깊은 중간 진공
오일 의존성	높음 (씰링, 윤활)	높음 (씰링, 윤활)
핵심 고려 사항	초기 배기를 위한 비용 효율성	더 나은 최종 진공도, 그러나 오염 가능성

실험실을 위한 안정적인 진공 솔루션이 필요하십니까? KINTEK은 효율적인 거친 작업 및 중간 진공 응용 분야를 위한 로터리 베인 펌프를 포함하여 실험실 장비 및 소모품을 전문으로 합니다. 저희 전문가들은 최적의 성능을 보장하고 오염 문제를 피할 수 있도록 올바른 펌프를 선택하는 데 도움을 드릴 수 있습니다. 귀하의 특정 진공 요구 사항에 대해 논의하고 실험실 역량을 향상시키려면 지금 문의하십시오!

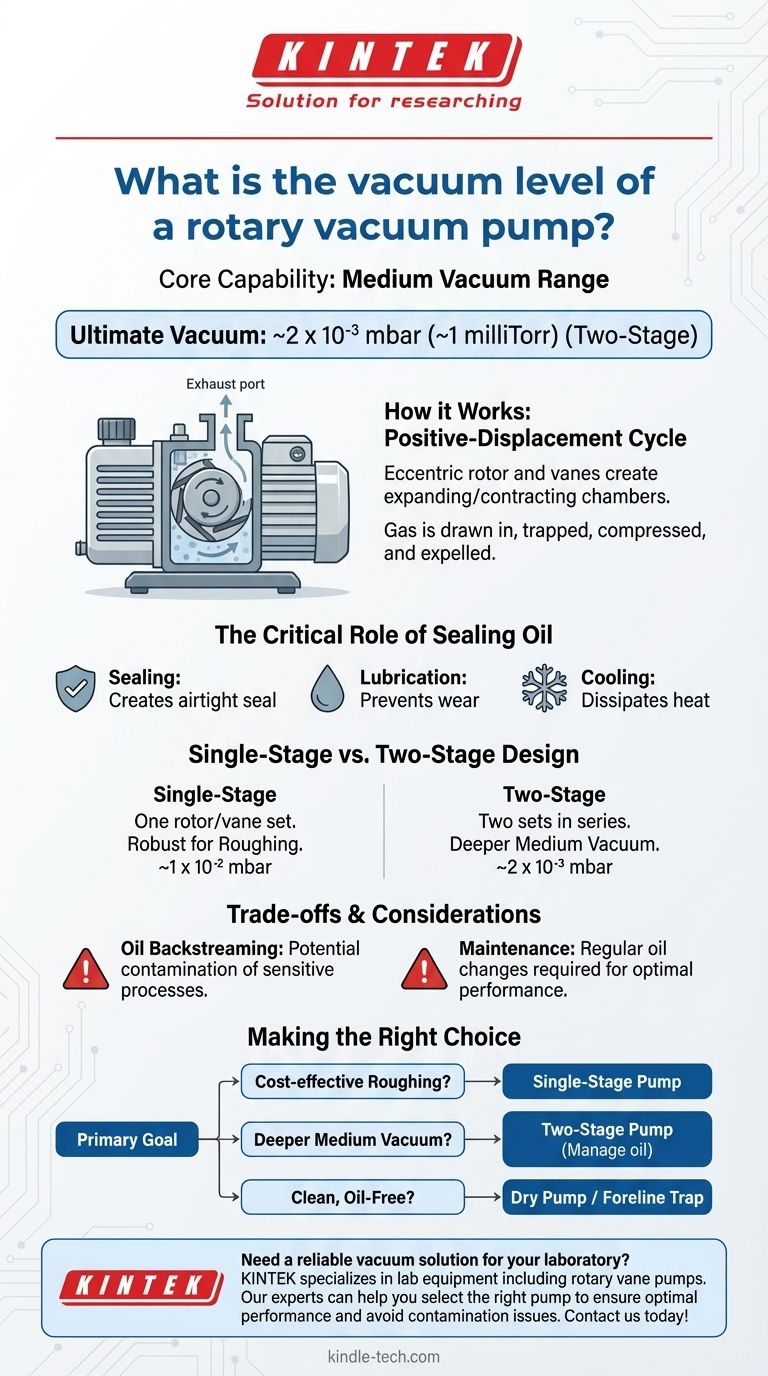

시각적 가이드
