본질적으로 스퍼터링용 플라즈마는 진공 챔버 내부의 저압 불활성 가스에 강한 전기장을 인가하여 생성됩니다. 이 고전압은 자유 전자를 활성화시키고, 이 전자들은 가스 원자와 충돌하여 연쇄 반응으로 더 많은 전자를 떼어냅니다. 이온화라고 알려진 이 과정은 중성 가스를 양이온과 자유 전자로 구성된 에너지 상태의 물질인 플라즈마로 변환시킵니다.
중요한 통찰은 플라즈마 생성이 별개의 단계가 아니라 스퍼터링 메커니즘의 필수적인 부분이라는 것입니다. 가스를 이온화하여 플라즈마를 생성하는 동일한 전기장이 새로 형성된 이온을 타겟 물질로 가속시켜 물리적 스퍼터링 과정을 시작하는 역할을 합니다.
스퍼터링 플라즈마의 기본 원리
플라즈마가 어떻게 생성되는지 이해하려면 먼저 스퍼터링 챔버 내에서 무대를 설정하는 데 필요한 세 가지 필수 요소를 살펴보아야 합니다.
진공 챔버: 제어된 환경 조성
전체 과정은 챔버를 고진공으로 비우는 것으로 시작됩니다. 이는 공기 및 기타 분자 오염 물질을 제거하여 증착된 필름이 순수하고 후속 공정이 안정적이며 예측 가능하도록 보장합니다.
공정 가스: 원료 제공
진공이 달성되면 챔버는 소량의 고순도 불활성 가스(가장 일반적으로 아르곤(Ar))로 다시 채워집니다. 이 가스는 화학적으로 비반응성이며 플라즈마로 변환될 원료 역할을 합니다.
전기장: 구동력
두 전극 사이에 큰 전압 차이가 인가됩니다. 전극은 스퍼터링하려는 타겟 물질인 음극(cathode)과 일반적으로 기판 또는 챔버 벽인 양극(anode)입니다. 특히 타겟에는 강한 음전압이 인가됩니다.
이온화의 연쇄 반응
환경이 설정되면 전압 인가는 플라즈마를 형성하는 빠르고 자가 유지되는 연쇄 반응을 촉발하며, 이는 종종 특징적인 글로우 방전으로 나타납니다.
1단계: 전자 가속
챔버에는 항상 약간의 떠도는 자유 전자가 존재합니다. 강한 전기장은 이 음전하를 띤 전자를 음극(음극)에서 멀리 떨어뜨려 양극으로 즉시 가속시킵니다.
2단계: 충격 이온화
이 전자들이 운동 에너지를 얻으면서 중성 저압 아르곤 원자와 충돌합니다. 전자가 충분한 에너지를 가지고 있다면 아르곤 원자의 궤도 껍질에서 전자를 떼어낼 것입니다.
이 충돌은 두 가지 주요 산물을 생성합니다: 양전하를 띤 아르곤 이온(Ar+)과 두 번째 자유 전자.
3단계: 플라즈마 유지
이 과정은 피드백 루프를 생성합니다. 원래 전자와 새로 해방된 전자 모두 전기장에 의해 가속되어 더 많은 충돌을 일으키고 더 많은 양이온과 전자를 생성합니다. 이러한 이온화의 연쇄 반응이 플라즈마를 생성하고 유지합니다.
4단계: 이온 충격
이 전체 과정의 목적은 아르곤 이온을 생성하는 것입니다. 양전하를 띠기 때문에 이 이온들은 전자와 반대 방향으로 전기장에 의해 적극적으로 가속됩니다. 즉, 음전하를 띤 타겟 물질을 향해 직접 가속됩니다. 이들의 고에너지 충격이 타겟 원자를 물리적으로 분리하여 기판에 "스퍼터링"하는 것입니다.
주요 변형 및 개선 사항
기본 원리는 동일하지만, 스퍼터링되는 재료에 따라 플라즈마를 생성하고 제어하는 데 다른 방법이 사용됩니다.
DC 대 RF 플라즈마 여기
금속과 같은 전기 전도성 물질을 스퍼터링하는 데는 간단한 직류(DC) 전압으로 충분합니다. 그러나 타겟이 전기 절연체(예: 세라믹)인 경우 표면에 양전하가 축적되어 아르곤 이온을 밀어내고 공정을 빠르게 중단시킬 것입니다.
이를 극복하기 위해 고주파(RF) 스퍼터링이 사용됩니다. RF 스퍼터링은 전기장을 빠르게 교번시켜 전하 축적을 방지하고 비전도성 물질의 효과적인 스퍼터링을 가능하게 합니다.
마그네트론의 역할
현대 스퍼터링 시스템은 거의 항상 마그네트론 스퍼터링을 사용합니다. 이 기술은 타겟 뒤에 강력한 자석을 배치합니다. 자기장은 고도로 이동성이 높은 전자를 타겟 표면 근처의 제한된 경로에 가두어 아르곤 원자와의 충돌 확률을 극적으로 높입니다. 이는 더 낮은 압력에서 훨씬 더 밀도 높은 플라즈마를 생성하여 훨씬 더 효율적이고 빠른 스퍼터링 공정을 가능하게 합니다.
귀하의 공정에 적합한 선택
플라즈마가 어떻게 생성되는지 이해하면 박막 증착을 더 잘 제어할 수 있습니다. 사용하는 방법은 타겟 재료와 원하는 효율성에 따라 결정됩니다.
- 주요 초점이 금속(전도성 타겟) 스퍼터링인 경우: 표준 DC 전원 공급 장치는 효율적인 증착을 위해 플라즈마를 생성하고 유지하는 데 필요한 일정한 전기장을 제공합니다.
- 주요 초점이 세라믹 또는 절연체(비전도성 타겟) 스퍼터링인 경우: RF 전력은 전기장을 교번시키는 데 필수적이며, 이는 타겟에 전하가 축적되는 것을 방지하고 플라즈마를 활성 상태로 유지합니다.
- 주요 초점이 증착 속도 및 효율성 극대화인 경우: 마그네트론 시스템은 자기장을 사용하여 이온화를 강화하고 더 밀도 있고 효과적인 플라즈마를 생성하므로 업계 표준입니다.
궁극적으로 스퍼터링용 플라즈마 생성은 전기장을 사용하여 중성 가스를 타겟에서 원자를 조각하는 에너지 도구로 변환하는 정밀한 과정입니다.
요약표:
| 플라즈마 생성 방법 | 이상적인 대상 | 핵심 메커니즘 |
|---|---|---|
| DC 스퍼터링 | 전도성 금속 (예: Au, Al) | 일정한 전기장이 이온을 타겟으로 가속 |
| RF 스퍼터링 | 절연체 (예: 세라믹, 산화물) | 교번하는 필드가 타겟에 전하 축적 방지 |
| 마그네트론 스퍼터링 | 고효율 및 속도 | 자기장이 전자를 가두어 플라즈마 밀도 증가 |
스퍼터링 공정을 최적화할 준비가 되셨습니까?
전도성 금속을 증착하든 절연 세라믹을 증착하든, 고품질 박막을 위해서는 올바른 플라즈마 생성 방법을 선택하는 것이 중요합니다. KINTEK은 고급 실험실 장비 및 소모품을 전문으로 하며, 증착 효율성과 필름 순도를 향상시키는 맞춤형 스퍼터링 솔루션을 제공합니다.
저희 전문가들이 귀하의 연구 또는 생산 요구에 맞는 이상적인 시스템을 선택하도록 도와드리겠습니다. 저희의 신뢰할 수 있는 스퍼터링 장비가 귀하의 프로젝트 성공을 어떻게 가속화할 수 있는지 논의하려면 지금 문의하십시오!

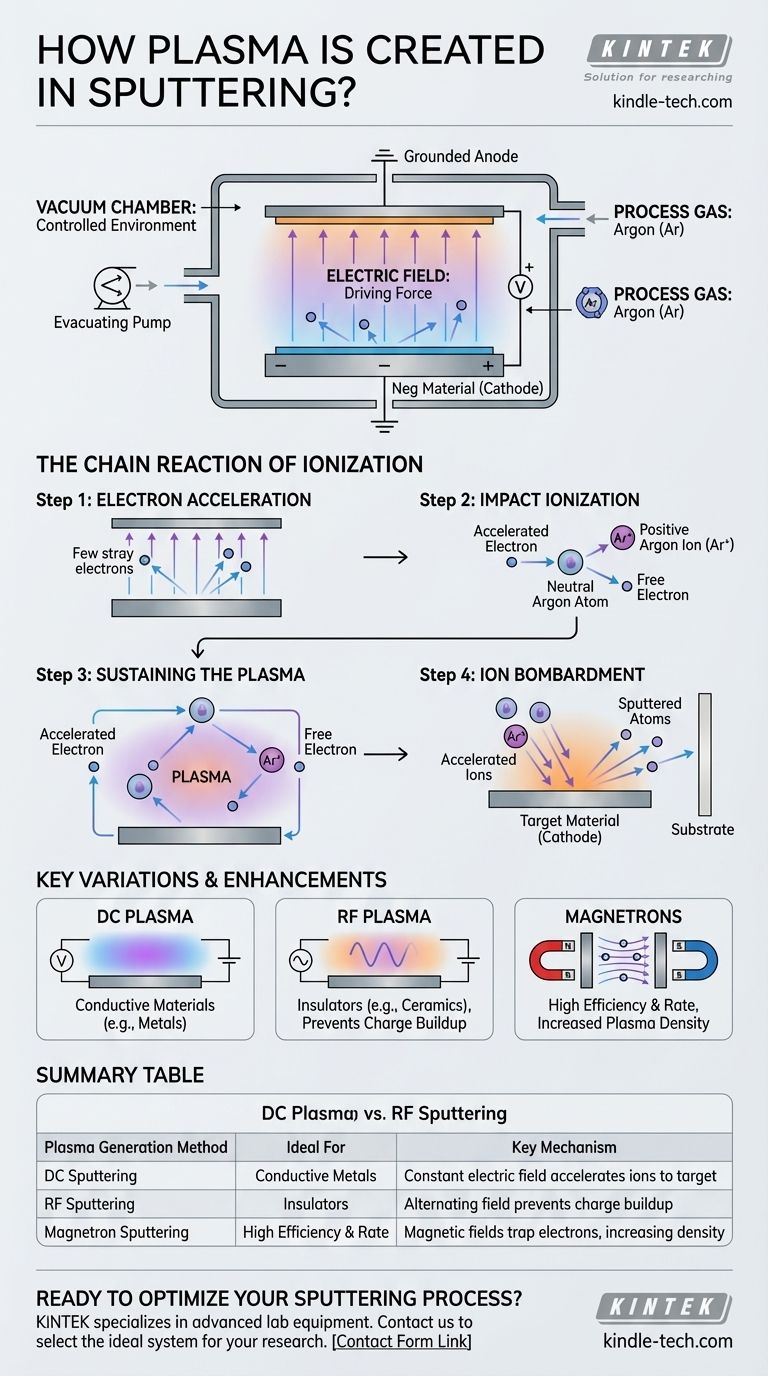

시각적 가이드
