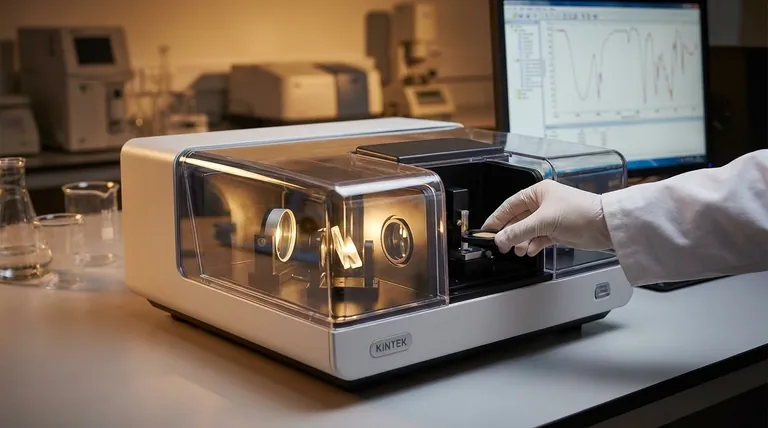

IR 분광계의 기본 구성 요소는 무엇인가요? FTIR 장비의 핵심 부품 가이드

적외선(IR) 분광계의 핵심은 적외선 복사 광원, 시료실, 빛을 파장별로 분리하는 장치(간섭계 또는 단색화 장치), 그리고 검출기라는 네 가지 필수 구성 요소로 이루어져 있습니다. 이 부품들은 순차적으로 작동하여 적외선 빔을 시료에 통과시키고, 물질의 화학 결합에 의해 흡수되는 특정 빛의 주파수를 측정합니다.

IR 분광계의 근본적인 목적은 시료의 외관을 보는 것이 아니라 분자적 정체성을 이해하는 것입니다. 각 구성 요소는 화학 결합의 보이지 않는 진동을 고유한 스펙트럼 지문으로 변환하는 데 중요한 역할을 합니다.

빛의 경로: FTIR 분광계의 작동 방식

현대의 IR 분광법은 우수한 속도와 감도로 인해 거의 전적으로 푸리에 변환(FTIR) 방식을 사용합니다. 다음 구성 요소들은 일반적인 FTIR 장비 내에서 빛이 이동하는 경로를 설명합니다.

광원: 빛 생성

이 과정은 중간 적외선 에너지의 넓고 연속적인 스펙트럼을 방출하는 광원에서 시작됩니다. 이는 일반적으로 약 1000~1800°C로 가열된 불활성 고체입니다.

일반적인 광원으로는 탄화규소 막대(글로바) 또는 네른스트 필라멘트(세라믹 실린더)가 있습니다. 핵심은 관심 있는 전체 범위에 걸쳐 안정적이고 고강도의 복사를 생성하는 것입니다.

간섭계: 주파수 변조

이것이 FTIR 분광계의 심장부입니다. 간섭계(가장 일반적인 것은 마이켈슨 간섭계)는 원치 않는 주파수를 걸러내는 대신 전체 빔을 한 번에 변조합니다.

IR 빔을 두 경로로 분할합니다. 한 빔은 고정된 거리를 이동하고, 다른 빔은 앞뒤로 움직이는 거울에 반사됩니다. 두 빔이 재결합될 때 서로 간섭하여 간섭 신호(interferogram)라고 불리는 고유한 신호를 생성합니다.

이 간섭 신호에는 시간 경과에 따라 측정된 단일 신호에 인코딩된 스펙트럼의 모든 주파수에 대한 강도 정보가 포함됩니다.

시료: 상호 작용 지점

간섭계에서 변조된 빔은 시료실을 통과합니다. 여기서 적외선 복사는 시료의 분자와 상호 작용합니다.

복사의 주파수가 화학 결합의 자연적인 진동 주파수(예: C=O 이중 결합 신축)와 일치하면 분자는 해당 에너지를 흡수합니다. 다른 모든 주파수는 영향을 받지 않고 통과합니다.

검출기: 남은 것 측정

시료를 통과한 후 감쇠된 빔은 검출기에 도달합니다. 검출기의 임무는 간섭 신호의 강도를 측정하는 것입니다.

일반적인 검출기에는 신뢰할 수 있는 상온 검출기인 중수소화 트라이글리신 황산염(DTGS) 또는 액체 질소 냉각이 필요한 더 민감한 황화수은 카드뮴(MCT) 검출기가 포함됩니다.

컴퓨터: 데이터를 스펙트럼으로 변환

검출기는 측정된 간섭 신호(거울 위치에 따른 강도의 복잡한 신호)를 컴퓨터로 보냅니다. 이 원시 데이터는 직접 해석할 수 없습니다.

컴퓨터는 푸리에 변환(Fourier Transform)이라는 수학적 연산을 수행합니다. 이 알고리즘은 시간 영역의 간섭 신호를 주파수 영역의 친숙한 스펙트럼으로 즉시 분해하여 파수(cm⁻¹) 대 투과율 또는 흡광도를 표시합니다. 이 최종 플롯이 시료의 분자 지문을 보여주는 IR 스펙트럼입니다.

FTIR 접근 방식의 주요 이점

FTIR 장비의 설계는 주파수를 하나씩 스캔하는 구형의 느린 분산 방식보다 훨씬 뛰어난 이점을 제공합니다.

다중 동시 측정(펠게트 이점)

FTIR 장비는 한 번에 하나씩이 아닌 모든 주파수를 동시에 측정합니다. 이는 약 1초 만에 전체 스펙트럼을 얻을 수 있음을 의미합니다. 이 속도 덕분에 신호 평균화가 가능합니다. 즉, 여러 스캔을 수행하고 평균을 내어 무작위 노이즈를 극적으로 줄이고 데이터 품질을 향상시킬 수 있습니다.

광 투과율(자키노 이점)

분산 장비는 단일 파장을 선택하기 위해 좁은 슬릿이 필요하며, 이는 대부분의 빛이 검출기에 도달하는 것을 차단합니다. FTIR은 제한적인 개구부가 적어 광원의 에너지가 검출기에 도달할 수 있는 비율이 훨씬 높습니다. 그 결과 훨씬 더 강력한 신호와 높은 감도를 얻을 수 있습니다.

콘 이점

FTIR 장비는 단일 주파수의 HeNe 레이저를 내부 참조로 사용하여 움직이는 거울의 위치를 정밀하게 추적합니다. 이는 매우 높은 파수 정확도와 정밀도를 제공하여 스펙트럼을 매우 신뢰할 수 있고 재현 가능하게 만듭니다.

분석에 미치는 영향

이러한 구성 요소를 이해하면 결과를 해석하고 올바른 분석 접근 방식을 선택하는 데 도움이 됩니다.

• 미지 화합물 식별이 주된 관심사라면: FTIR의 높은 파수 정확도(콘 이점)는 스펙트럼을 참조 라이브러리와 자신 있게 일치시키는 데 중요합니다.
• 약한 흡수체 또는 미량 성분 정량이 주된 관심사라면: 신호 평균화(펠게트 이점)를 통한 우수한 신호 대 잡음비는 매우 작은 피크의 정확한 측정을 가능하게 합니다.
• 반응 동역학 연구가 주된 관심사라면: FTIR의 빠른 스캔 기능을 통해 시간에 따라 여러 스펙트럼을 수집하여 반응물 소멸 및 생성물 생성을 효과적으로 모니터링할 수 있습니다.

각 구성 요소가 최종 스펙트럼에 어떻게 기여하는지 이해함으로써 데이터와 그것이 나타내는 분자 세계에 대해 더 깊은 통찰력을 얻을 수 있습니다.

요약표:

구성 요소	주요 기능	일반적인 예시
광원	광범위한 IR 복사 생성	글로바(SiC), 네른스트 필라멘트
간섭계	빛을 변조하여 간섭 신호 생성	마이켈슨 간섭계
시료	IR 빛과 상호 작용; 특정 주파수 흡수	고체, 액체 또는 기체
검출기	남아 있는 빛의 강도 측정	DTGS(상온), MCT(냉각)
