궁극적으로 체 분석을 통한 입자 크기 분석의 정확성은 제어 가능한 작동 매개변수와 테스트 중인 재료의 고유한 특성의 조합에 따라 달라집니다. 주요 요인으로는 체질 동작의 지속 시간과 강도, 체 위에 놓인 시료의 양이 포함됩니다. 모든 입자가 적절한 구멍을 통과할 충분한 기회를 갖도록 하기 위해 이러한 요소들을 신중하게 최적화해야 합니다.
신뢰할 수 있고 반복 가능한 체 분석 결과를 얻는 것은 단순히 시료를 흔드는 것 이상의 의미를 가집니다. 이는 분리가 완전하고 입자 자체의 물리적 특성을 변경하지 않도록 변수를 관리하는 통제된 과정입니다.

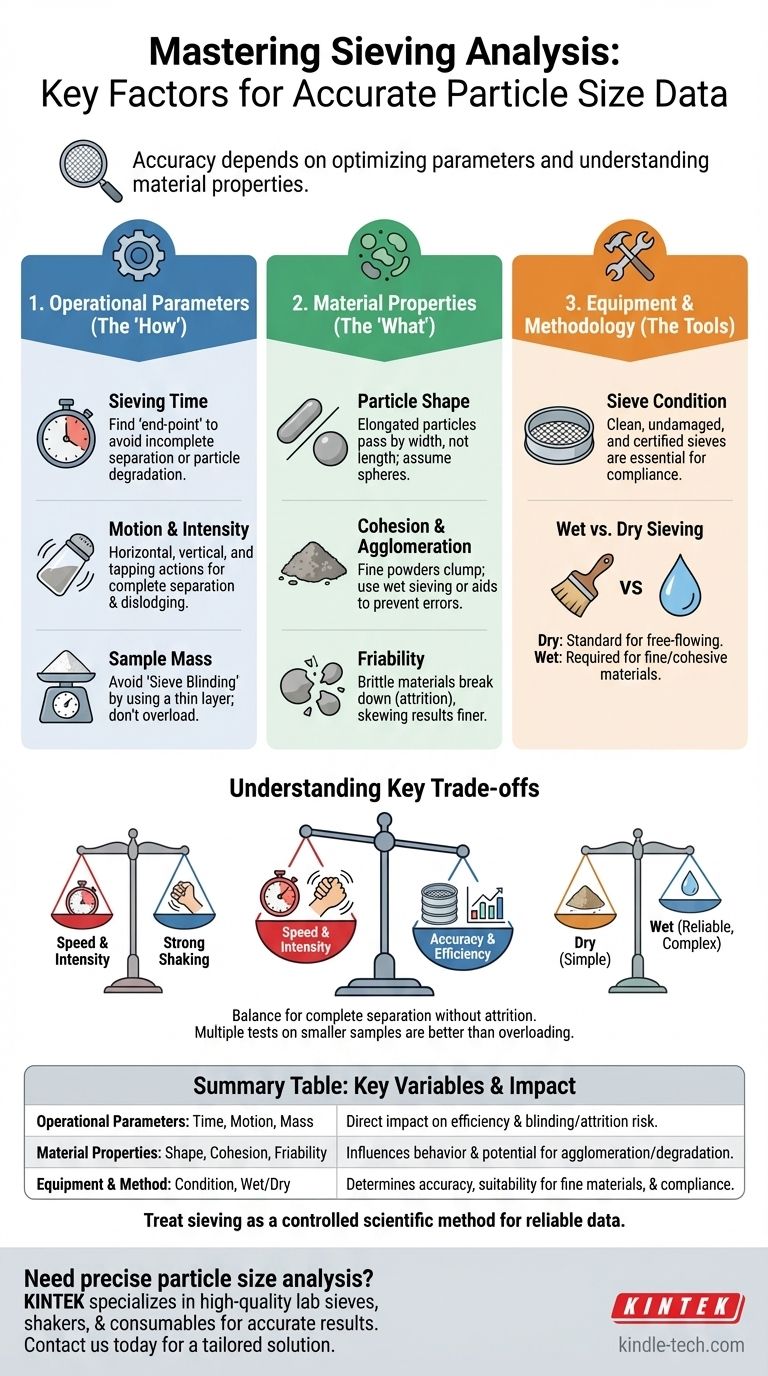

1. 작동 매개변수: 체질의 "방법"
분석 중에 직접 제어하는 매개변수는 결과 품질에 가장 즉각적인 영향을 미칩니다.
체질 시간
완전한 분리를 달성하려면 체질 시간이 충분히 길어야 합니다. 그러나 지나치게 긴 시간은 이점이 없으며 심지어 문제를 일으킬 수도 있습니다.
체질 시간이 불충분한 것은 흔한 오류로, 더 굵은 입자가 더 가는 체에 남아 분포가 굵은 쪽으로 치우치게 만듭니다.
이상적인 시간은 각 체 위의 재료 질량이 더 이상 크게 변하지 않는 지점(예: 분당 0.1% 미만 변화)인 "체질 종점"을 찾아 결정되는 경우가 많습니다.
흔들림 동작 및 강도
체 진동기의 움직임은 입자 분리에 매우 중요합니다. 목표는 재료를 메쉬 전체에 고르게 분산시키고 입자가 통과하도록 유도하는 것입니다.
수평, 원형 움직임은 입자를 전체 체 표면에 걸쳐 분산시켜 구멍을 찾을 가능성을 높이는 데 도움이 됩니다. 수직으로 두드리거나 진동하는 움직임은 크기가 거의 맞는 입자를 분리하고 막힌 구멍을 뚫는 데 도움이 됩니다.
강도(진폭)는 입자층을 계속 움직이게 할 만큼 충분히 높아야 하지만, 입자가 메쉬에 제대로 테스트되지 않고 튀어 오를 정도로 높아서는 안 됩니다.
시료 질량 (체 부하)
체에 너무 많은 재료를 싣는 것은 부정확한 결과의 주요 원인입니다. 체 막힘(sieve blinding)이라고 알려진 이 상태는 메쉬에 과부하를 걸어 입자가 구멍에 도달하는 것을 방해합니다.
규칙적으로, 어떤 시점에서도 입자층이 메쉬를 얇게 덮는 것 이상이어서는 안 됩니다. 이는 각 입자가 통과할 통계적 기회를 갖도록 보장합니다. ASTM과 같은 표준은 체 직경과 재료 밀도에 따라 최대 시료 부하에 대한 지침을 제공합니다.
2. 재료 특성: 체질하는 "무엇"
시료의 물리적 특성은 가장 발생하기 쉬운 작동상의 어려움을 결정합니다.
입자 모양
체 분석은 입자가 완벽한 구형이라고 가정합니다. 실제로는 길쭉하거나 납작한 입자는 두 번째로 작은 치수에 따라 구멍을 통과합니다.
이는 길고 얇은 입자가 길이가 아닌 너비로 분류된다는 것을 의미합니다. 이러한 불일치는 결과를 해석할 때 인지해야 하는 이 기술의 근본적인 한계입니다.
응집성 및 응집
미세 분말, 특히 75마이크론 미만의 분말은 습기나 정전기로 인해 덩어리지는 경향이 있습니다.
이러한 응집체는 더 큰 입자처럼 거동하며 올바른, 더 가는 메쉬를 통과하지 못합니다. 이는 잘못된 더 굵은 입자 크기 분포로 이어집니다. 체질 보조제를 사용하거나 습식 체질 방법으로 전환하면 이 문제를 완화할 수 있습니다.
취성 (입자 부서지기 쉬움)
재료가 부서지기 쉬운 경우, 체질의 기계적 작용으로 입자가 부서질 수 있습니다. 마모(attrition)라고 불리는 이 과정은 원래 시료에 존재했던 것보다 더 많은 미세 입자를 생성합니다.
이는 분포를 더 가는 쪽으로 치우치게 합니다. 부서지기 쉬운 재료의 경우, 분리를 달성하는 데 필요한 최소한의 체질 시간과 강도를 사용하는 것이 중요합니다.
3. 장비 및 방법론: 도구
장비 상태와 선택한 방법은 퍼즐의 마지막 조각입니다.
체 상태
체는 깨끗하고 건조하며 손상되지 않아야 합니다. 막히거나 손상된 구멍은 통과해야 할 입자를 유지하여 테스트를 무효화합니다.
정기적인 검사와 적절한 청소는 필수적입니다. 규제 환경에서는 데이터 추적성과 규정 준수를 위해 인증되고 주기적으로 교정된 체를 사용하는 것이 필수적입니다.
습식 대 건식 체질
건식 체질은 표준이며 대부분의 자유롭게 흐르는 재료에 적합합니다.
습식 체질은 응집되거나 끈적거리거나 매우 많은 양의 미세 입자(예: 45µm 미만)를 포함하는 재료에 필요한 방법입니다. 이 과정에서는 액체(보통 습윤제가 포함된 물)를 사용하여 체 스택을 통해 입자를 씻어내고 덩어리를 부수고 정전기를 제거합니다.
핵심 상충 관계 이해하기
정보에 입각한 결정을 내리려면 상충되는 요인들의 균형을 맞추어야 합니다.
정확성 대 속도
체질 시간과 강도를 늘리면 분석 속도가 빨라지는 것처럼 보일 수 있지만 입자 분해(취성) 위험이 높아집니다. 진정한 목표는 단순히 빨리 끝내는 것이 아니라 완전한 분리를 효율적으로 달성하는 것입니다. 가장 정확한 결과는 안정적인 종점을 달성하는 가장 부드럽고 짧은 프로세스에서 나옵니다.
대표성 대 체 막힘
더 큰 시료 질량을 사용하면 벌크 재료에 대한 통계적으로 더 대표적인 분석을 제공할 수 있습니다. 그러나 이는 체에 과부하를 피해야 할 필요성과 직접적으로 충돌합니다. 과부하된 단일 테스트보다 작고 대표적인 시료에 대해 여러 테스트를 수행하는 것이 낫습니다.
건식 대 습식 체질
건식 체질은 더 빠르고 간단하며 청소가 덜 필요합니다. 그러나 응집성 또는 매우 미세한 재료의 경우 결과가 부정확합니다. 습식 체질은 이러한 까다로운 시료에 대해 훨씬 더 신뢰할 수 있는 데이터를 제공하지만, 이후 각 분획을 건조하고 무게를 측정해야 하는 필요성을 포함하여 복잡성을 더합니다.
목표에 맞는 올바른 선택하기
특정 목표가 프로토콜을 안내해야 합니다.
- 주요 초점이 일상적인 품질 관리인 경우: 테스트 간의 최대 반복성을 위해 확립된 내부 또는 산업 표준을 기반으로 모든 매개변수(시간, 진폭, 시료 질량)를 표준화하십시오.
- 새로운 또는 부서지기 쉬운 재료 분석이 주요 초점인 경우: 최소한의 강도로 체질 종점을 실험적으로 결정하고, 방법이 시료를 변경하지 않도록 현미경으로 입자 손상을 확인하십시오.
- 미세 또는 응집성 분말에 대한 높은 정확도가 주요 초점인 경우: 응집 및 정전기로 인한 오류를 제거하여 가장 신뢰할 수 있는 분포를 보장하기 위해 습식 체질을 기본값으로 사용하십시오.
체질을 단순한 기계적 과정이 아닌 통제된 과학적 방법으로 취급함으로써, 귀하의 결과가 단순한 숫자가 아니라 신뢰할 수 있는 데이터임을 보장할 수 있습니다.
요약표:
| 요인 범주 | 핵심 변수 | 결과에 미치는 영향 |
|---|---|---|
| 작동 매개변수 | 체질 시간, 움직임/강도, 시료 질량 | 분리 효율성과 막힘/마모 위험에 직접적인 영향 |
| 재료 특성 | 입자 모양, 응집성, 취성 | 입자 거동 및 응집 또는 분해 가능성에 영향 |
| 장비 및 방법 | 체 상태, 습식 대 건식 체질 | 정확성, 미세/끈적거리는 재료에 대한 적합성 및 규정 준수 결정 |
실험실에서 정밀한 입자 크기 분석이 필요하십니까? KINTEK은 정확성과 반복성을 위해 설계된 고품질 실험실 체, 진동기 및 소모품을 전문으로 합니다. 미세 분말, 부서지기 쉬운 재료를 취급하거나 습식 체질 설비가 필요한 경우에도 당사 장비는 품질 관리 및 R&D를 위한 신뢰할 수 있는 데이터를 보장합니다. 오늘 문의하여 특정 응용 분야에 대해 논의하고 맞춤형 솔루션을 얻으십시오. 지금 바로 전문가에게 문의하십시오!
