가장 근본적으로, 유도 코일은 다음 두 가지 목표 중 하나를 달성하기 위해 사용되는 전기 변압기입니다. 저전압 전원에서 고전압 펄스를 생성하거나, 물리적 접촉 없이 전도성 재료에 강렬한 열을 발생시킬 수 있습니다. 두 기능 모두 전자기학의 동일한 핵심 원리에 따라 작동합니다.
핵심은 유도 코일이 전기 에너지를 변화하는 자기장으로 변환한다는 것입니다. 이 자기장은 다른 코일에 매우 높은 전압을 유도하거나 근처 금속 조각에 강력한 가열 전류를 직접 생성함으로써 두 번째 물체로 에너지를 전달하는 데 사용됩니다.
핵심 원리: 전자기 유도
모든 유도 코일의 기능은 물리학의 기본 법칙, 즉 전기와 자기 사이의 관계에 뿌리를 두고 있습니다.
전기에서 자기로
전류가 구리선과 같은 도체를 통해 흐르면 그 선 주위에 자기장이 생성됩니다. 이 선을 코일 모양으로 감으면 이러한 자기장 선이 집중되어 훨씬 더 강력하고 유용한 자기 효과가 생성됩니다.
자기에서 다시 전기로
가장 중요한 단계는 다음에 일어나는 일입니다. 이 자기장이 변화하거나 진동하면 그 안에 놓인 다른 도체에 전기 전압이나 전류를 유도할 수 있습니다. 이 현상을 전자기 유도라고 합니다. 이것이 코일이 접촉 없이 에너지를 전달할 수 있는 능력의 핵심입니다.
두 가지 주요 응용 분야, 하나의 원리
원리는 동일하지만, 유도 코일의 설계는 고전압 생성 또는 열 생성이라는 두 가지 매우 다른 결과를 위해 전문화되어 있습니다.
응용 분야 1: 고전압 생성 (점화 코일)
이 유형의 코일은 승압 변압기처럼 구성되며, 2개의 뚜렷한 권선이 있습니다. 즉, 턴 수가 적은 1차 코일과 수천 턴의 2차 코일입니다.
이는 가솔린 엔진의 점화 시스템과 같은 응용 분야에 사용됩니다. 저전압 전류가 1차 코일을 통과하여 자기장을 생성합니다. 이 전류가 갑자기 차단되면 자기장이 급격히 붕괴됩니다.
이러한 급격한 변화는 촘촘하게 감긴 2차 코일에 엄청난 전압(종종 수만 볼트)을 유도합니다. 상호 유도라고 불리는 이 효과는 스파크 플러그의 간극을 뛰어넘고 연료를 점화하기에 충분히 높은 전압을 생성합니다.
응용 분야 2: 유도 가열 및 용융
가열 응용 분야의 경우, 유도 코일은 일반적으로 고주파 교류(AC) 전원에 연결된 단일의 특수 모양 권선입니다. 가열될 금속("장입물")은 코일 내부 또는 근처에 배치됩니다.
AC 전류는 빠르게 교번하는 자기장을 생성합니다. 이 자기장은 다시 전도성 재료 내부에 강력하고 소용돌이치는 전기 전류를 유도합니다. 이것을 와전류라고 합니다.
이러한 와전류가 금속의 자연적인 전기 저항에 반하여 흐르면서 엄청나고 정밀한 열을 발생시켜 금속을 가열, 단조 또는 도가니에서 용융시킬 수 있게 합니다.
상충 관계 및 설계 요소 이해
유도 코일의 효율성은 자동적이지 않습니다. 이는 전적으로 설계 및 사용 방법에 따라 달라집니다. 이러한 요소를 이해하는 것은 모든 응용 분야에 중요합니다.
코일 형상이 중요
코일의 모양, 크기 및 대상 물체와의 근접성은 매우 중요합니다. 유도 가열의 경우, 효율성을 극대화하기 위해 최대 자기장이 전달되도록 코일은 작업물과 가능한 한 가깝게 "결합"되도록 모양이 만들어져야 합니다.
주파수와 전력이 성능을 결정
교류의 주파수는 핵심 변수입니다. 더 높은 주파수는 재료의 표면을 가열하는 경향이 있는 반면, 더 낮은 주파수는 더 깊이 침투할 수 있습니다. 코일을 통해 흐르는 전력량(전류)은 가열 속도 또는 달성할 수 있는 최대 전압을 직접적으로 제어합니다.
재료 특성이 중요
전체 시스템은 양방향 통신입니다. 코일 자체의 전기 전도도(보통 자체 열 손실을 최소화하기 위해 구리)가 중요합니다. 마찬가지로 대상 재료의 자기적 및 저항적 특성은 재료가 자기장으로부터 에너지를 얼마나 효과적으로 흡수하는지를 결정합니다.
프로젝트에 적용하는 방법
귀하의 초점은 전압이 필요한지 열이 필요한지에 따라 전적으로 달라져야 합니다.
- 고전압 생성에 중점을 둔 경우: 뚜렷한 1차 및 2차 권선 설계와 1차 전류를 빠르게 차단하는 방법에 집중하십시오.
- 금속 물체 가열에 중점을 둔 경우: 코일 모양을 작업물에 맞추고 작업에 적합한 주파수와 전력을 가진 AC 전원 공급 장치를 선택하는 데 집중하십시오.
궁극적으로 유도 코일이 자기장을 조작하는 방식을 이해하면 특정 전기 작업에 적합한 도구를 선택하거나 설계할 수 있는 능력을 갖추게 됩니다.
요약표:
| 기능 | 작동 방식 | 주요 응용 분야 |
|---|---|---|
| 고전압 생성 | 급격히 붕괴되는 자기장이 2차 코일에 고전압 유도 (상호 유도). | 점화 시스템(예: 스파크 플러그), 과학 장비. |
| 열 생성 | 교번하는 자기장이 전도성 재료에 와전류를 유도하여 저항 가열을 일으킴. | 금속 용융, 단조, 브레이징 및 실험실 시료 준비. |
연구실에 정밀하고 효율적인 유도 가열을 통합할 준비가 되셨습니까?
KINTEK은 연구 및 산업 응용 분야에 맞춘 고성능 유도 가열 시스템을 포함하여 고성능 실험실 장비를 전문으로 합니다. 재료를 용융, 소결 또는 열처리해야 하는 경우, 당사의 솔루션은 탁월한 제어 및 효율성을 제공합니다.
당사의 유도 기술이 귀하의 프로젝트를 가속화하고 연구실 역량을 향상시킬 수 있는 방법에 대해 논의하려면 지금 전문가에게 문의하십시오.

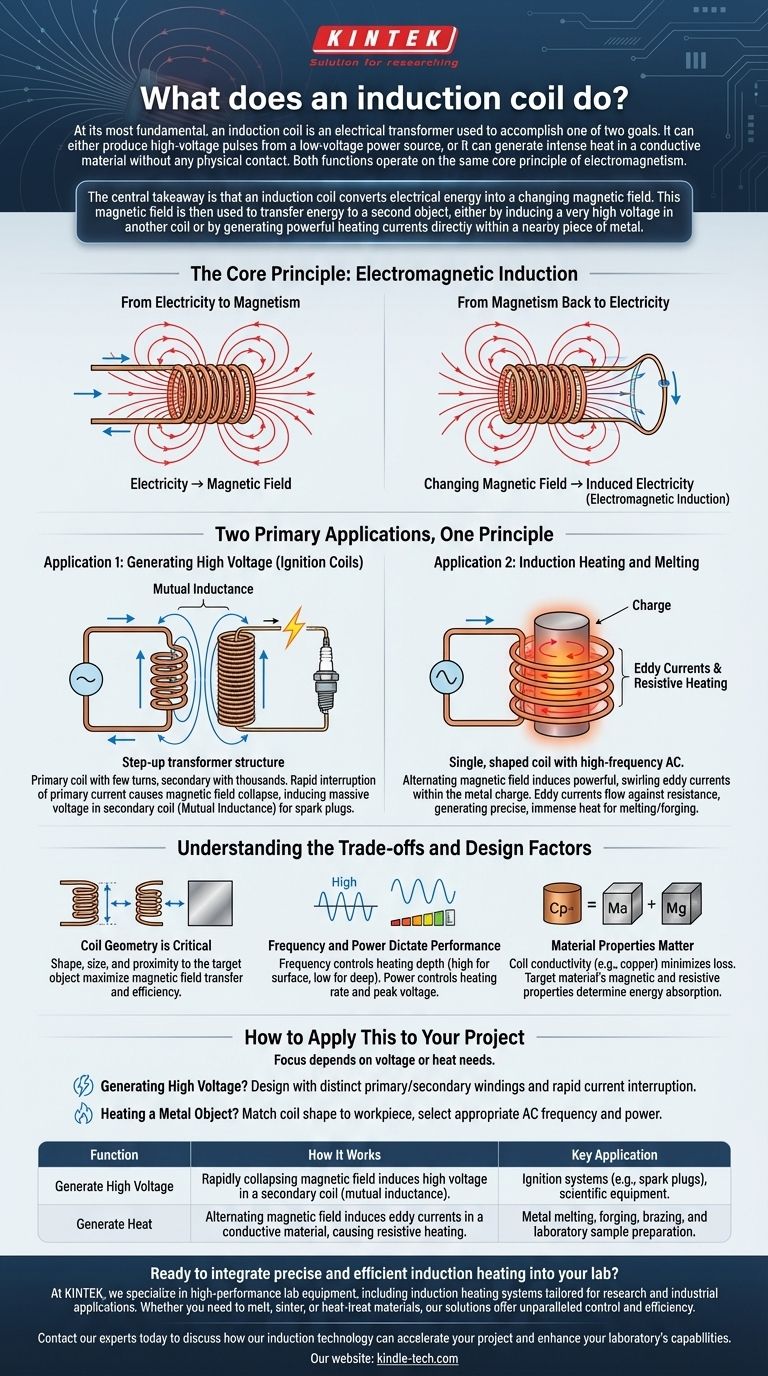

시각적 가이드
