체 분석(sieve test)이라고도 하는 체 분석(sieve analysis)은 입상 재료의 입자 크기 분포를 결정하는 기본적이고 널리 사용되는 방법입니다. 이 과정은 측정된 시료를 정밀하게 크기가 정해진 와이어 메쉬를 가진 일련의 쌓인 스크린 또는 체를 통과시키는 것을 포함합니다. 이 스택을 흔들어주면 재료가 크기별로 물리적으로 분리되어 특정 크기 범위 내 입자의 비율에 대한 정량적 분석이 가능해집니다.
체 분석은 입자를 크기별로 분류하는 물리적 행위를 입자 크기 분포라고 하는 정밀한 데이터 세트로 변환하는 핵심 품질 관리 기술입니다. 이 데이터는 재료의 일관성을 보장하고, 산업 표준을 충족하며, 재료의 성능을 예측하는 데 중요합니다.
시험용 체의 구조
장비를 이해하는 것이 프로세스를 이해하는 첫 번째 단계입니다. 표준 시험용 체는 반복 가능하고 정확한 결과를 보장하기 위해 함께 작동하는 몇 가지 주요 부분으로 구성된 간단하지만 정밀한 도구입니다.
와이어 메쉬 스크린
이것은 체에서 가장 기술적이고 중요한 구성 요소입니다. 균일하고 정확한 크기의 구멍이 있는 직조된 와이어 천으로, 일반적으로 스테인리스 스틸로 만들어집니다.
이 구멍의 크기는 거친 재료의 경우 수 인치(100mm 이상)에서 매우 미세한 분말의 경우 20마이크론(0.00078인치)까지 다양합니다. 이 메쉬의 정밀도가 크기 분리의 정확성을 보장합니다.
프레임 및 스커트
프레임은 와이어 메쉬를 팽팽하게 제자리에 고정하는 단단한 원형 금속 링으로, 종종 황동이나 스테인리스 스틸로 만들어집니다. 표준 미국 프레임 직경은 일반적으로 3, 8 또는 12인치인 반면, 국제 표준은 100, 200 또는 300mm를 사용합니다.
스커트는 프레임의 가장자리로, 스택에 있는 다음 체 위에 단단히 맞도록 설계되어 흔들리는 동안 어셈블리가 넘어지는 것을 방지합니다.
체 뚜껑 및 팬
체 스택 전체는 체 뚜껑으로 덮여 흔들리는 동안 시료가 손실되는 것을 방지합니다.
스택의 맨 아래에는 종종 리시버라고 불리는 단단한 수집 팬이 있습니다. 이 팬은 스택의 모든 스크린을 통과하는 가장 미세한 입자를 수집합니다.
체 분석 수행 방법
체 분석을 수행하는 절차는 간단하고 체계적이며 결과가 정확하고 반복 가능하도록 설계되었습니다. 그 결과는 단순히 분류된 재료의 더미가 아니라 귀중한 데이터 세트입니다.
시료 준비
이 과정은 분석할 재료의 대표적인 무게를 측정하는 시료로 시작됩니다. 초기 질량을 아는 것은 최종 백분율을 정확하게 계산하는 데 필수적입니다.
체 스택 조립
체는 가장 큰 메쉬 구멍을 가진 체가 맨 위에 오도록 열 또는 "둥지" 형태로 쌓입니다. 그 아래에 놓이는 각 후속 체는 구멍이 점진적으로 작아집니다. 수집 팬은 맨 아래에 놓입니다.
기계적 진동

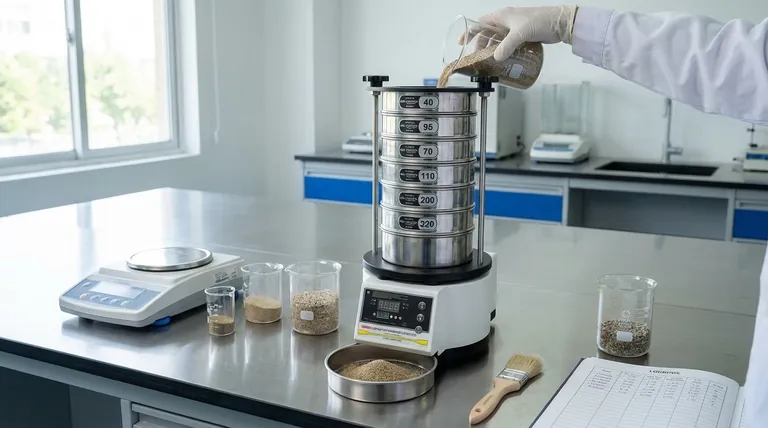

준비된 시료를 맨 위 체에 넣고, 뚜껑을 닫고, 전체 스택을 기계식 진동기(mechanical shaker)에 넣습니다. 이 장치는 설정된 시간 동안 진동 또는 두드리는 동작으로 스택을 흔들어줍니다.
이러한 진동은 모든 입자가 통과할 수 있는 메쉬 구멍을 통과할 기회를 가질 때까지, 즉 통과하기에는 너무 커질 때까지 보장합니다.
데이터 수집 및 계산
흔들림이 완료된 후, 각 개별 체에 남아 있는 재료를 조심스럽게 제거하고 무게를 측정합니다.
각 체에서 얻은 질량을 총 초기 시료 질량으로 나눕니다. 이 계산은 각 특정 입자 크기 범위에 속하는 재료의 백분율을 결정하여 입자 크기 분포를 생성합니다.
일반적인 함정 및 한계
표준 체 분석은 매우 효과적이지만 한계가 없는 것은 아닙니다. 이러한 한계를 이해하는 것은 결과를 올바르게 해석하고 언제 다른 방법이 필요할지 아는 데 중요합니다.
입자 크기의 하한
극도로 미세한 분말의 경우, 전통적인 직조 와이어 체는 덜 효과적입니다. 약 20마이크론보다 작은 입자는 이 방법으로 정확하게 측정하기 어렵습니다.
메쉬 막힘의 위험
미세하거나 정전기를 띠는 입자는 메쉬의 구멍을 막거나 "막히게" 할 수 있습니다. 이러한 막힘은 다른 입자가 통과하는 것을 방해하여 부정확한 측정과 왜곡된 분포를 초래합니다.
특수 장비의 필요성
20마이크론보다 미세한 입자 또는 막힘에 민감한 입자를 분석하려면 특수 기기가 필요합니다. 예를 들어, 전자기 체 진동기(Electromagnetic sieve shakers)는 고급 진동을 사용하여 미세한 체를 깨끗하게 유지하여 5μm만큼 작은 입자의 분석을 가능하게 합니다.
목표에 맞는 올바른 선택
체 분석의 목적은 신뢰할 수 있는 데이터를 생성하는 것입니다. 올바른 접근 방식은 분석하는 재료와 충족해야 하는 표준에 전적으로 달려 있습니다.
- 거친 재료(모래, 자갈 또는 곡물)의 품질 관리에 중점을 둔 경우: 기계식 진동기에서 직조 와이어 체 스택을 사용하는 표준 방법은 입증된 산업 표준 접근 방식입니다.
- 미세 분말 또는 정전기에 민감한 재료 분석에 중점을 둔 경우: 메쉬 막힘을 방지하고 밀리미터 이하 입자에 대한 정확한 결과를 보장하기 위해 전자기 진동기와 같은 특수 장비를 고려해야 합니다.
- 특정 산업 표준(예: ASTM, ISO) 준수에 중점을 둔 경우: 정확한 체 크기, 시료 무게 및 진동 시간은 협상할 수 없으며 관할 기관에서 지정한 대로 정확하게 따라야 합니다.
궁극적으로 체 분석을 숙달하면 단순한 물리적 시료를 예측 가능하고 신뢰할 수 있는 결과를 얻는 데 필요한 정확한 데이터로 변환할 수 있습니다.
요약표:
| 주요 구성 요소 | 목적 | 일반적인 크기/재료 |
|---|---|---|
| 와이어 메쉬 스크린 | 크기별로 입자를 물리적으로 분리 | 20μm ~ 100mm 이상; 스테인리스 스틸 |
| 프레임 및 스커트 | 메쉬를 팽팽하게 유지; 체를 단단히 쌓음 | 3", 8", 12"(미국); 100, 200, 300mm(국제) |
| 뚜껑 및 팬 | 시료 손실 방지; 가장 미세한 입자 수집 | 금속(황동, 스테인리스 스틸) |
| 기계식 진동기 | 일관된 분리를 위해 체 스택을 흔들어줌 | 다양한 표준에 대한 다양한 모델 |
