마그네트론 스퍼터링은 기판에 박막을 증착하는 데 사용되는 매우 효율적이고 다용도적인 물리적 기상 증착(PVD) 기술입니다.플라즈마 이온을 사용하여 대상에서 재료를 스퍼터링한 다음 기판 위에 얇고 균일한 층을 형성합니다.이 방법은 고품질의 내구성 있는 기능성 코팅을 생산할 수 있어 전자, 광학, 에너지 등의 산업에서 널리 사용됩니다.박막 태양 전지 및 반도체 칩부터 내마모성 코팅 및 광학 레이어에 이르기까지 다양한 분야에 적용됩니다.마그네트론 스퍼터링은 높은 증착률, 우수한 재료 커버리지, 저온에서 작동할 수 있는 능력과 같은 장점을 제공하여 대규모 생산을 위한 비용 효율적인 솔루션입니다.
핵심 포인트 설명:
-

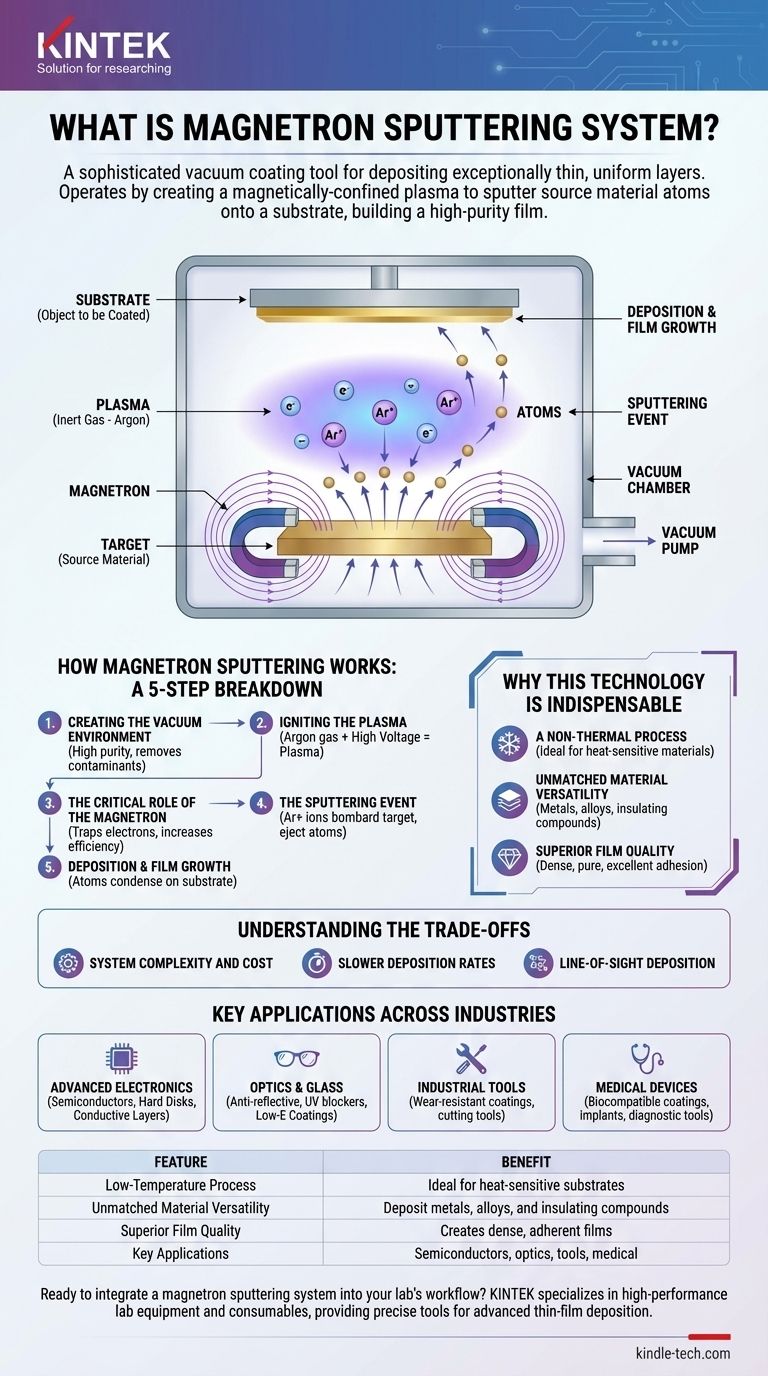

마그네트론 스퍼터링의 정의 및 프로세스:
- 마그네트론 스퍼터링은 플라즈마 이온이 타겟 물질과 상호 작용하여 원자가 스퍼터링되어 기판에 박막을 형성하는 플라즈마 기반 PVD 방법입니다.
- 이 공정에는 높은 자기장과 전기장을 사용하여 플라즈마 전자를 타겟에 가깝게 가두어 스퍼터링 효율을 향상시킵니다.
- 이 기술은 합금, 금속 및 기타 재료를 기판에 증착하는 데 특히 효과적입니다.
-
마그네트론 스퍼터링의 응용 분야:
- 전자제품:게이트 유전체, 패시브 박막 부품, 층간 유전체, 센서 및 인쇄 회로 기판에 사용됩니다.
- 광학:디스플레이의 반사 방지층, 유리의 태양열 제어 코팅, OLED 및 태양전지용 배리어 층에 적용됩니다.
- 에너지:박막 태양 전지, 박막 배터리 및 LED 조명에 활용됩니다.
- 산업용 코팅:기계 부품의 내마모성 또는 저마찰 코팅에 사용됩니다.
-
마그네트론 스퍼터링의 장점:
- 높은 증착률:박막을 빠르게 생산할 수 있습니다.
- 균일성:대면적 기판에서 일관된 필름 두께를 보장합니다.
- 소재의 다양성:비전도성 재료(예: RF 마그네트론 스퍼터링)를 포함한 다양한 재료에 적합합니다.
- 고순도 및 접착력:순도가 우수하고 기질에 대한 접착력이 강한 필름을 생산합니다.
- 저온 작동:온도에 민감한 기판에 증착할 수 있습니다.
-
RF 마그네트론 스퍼터링:
- 타겟 재료가 전도성일 필요가 없는 특수한 형태의 마그네트론 스퍼터링입니다.
- 유전체 물질 증착에 이상적이며 마이크로 일렉트로닉스 및 반도체의 고급 응용 분야에 적합합니다.
-
산업 및 연구 관련성:
- 마그네트론 스퍼터링은 현대 제조 및 연구, 특히 정밀하고 고품질의 박막을 필요로 하는 분야에서 초석이 되는 기술입니다.
- 이 기술의 지속적인 발전으로 응용 분야가 계속 확대되고 효율성이 향상되어 재생 에너지, 전자, 재료 과학과 같은 산업에서 중요한 도구로 자리 잡고 있습니다.
이러한 핵심 사항을 활용하면 장비 및 소모품 구매자는 마그네트론 스퍼터링 시스템의 기능과 이점을 더 잘 이해할 수 있으므로 특정 응용 분야에 대한 정보에 입각한 결정을 내릴 수 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 정의 | 기판에 박막을 증착하기 위한 플라즈마 기반 PVD 방법. |
| 응용 분야 | 전자, 광학, 에너지 및 산업용 코팅. |
| 장점 | 높은 증착률, 균일성, 재료 다양성 및 저온 작동. |
| RF 마그네트론 스퍼터링 | 비전도성 재료에 특화되어 있으며 마이크로전자공학에 이상적입니다. |
| 관련성 | 재생 에너지, 전자 및 재료 과학 연구에 필수적입니다. |
