스퍼터링 메탈이란? 5가지 핵심 사항 설명

스퍼터링은 특히 반도체, 디스크 드라이브, CD 및 광학 장치와 같은 산업에서 제조에 사용되는 박막 증착 공정입니다.

이 공정은 고에너지 입자에 의해 대상 물질에서 기판으로 원자가 방출되는 것을 포함합니다.

이 공정은 고품질 코팅과 첨단 반도체 장치를 만드는 데 매우 중요합니다.

스퍼터링 메탈이란? 5가지 핵심 사항 설명

스퍼터링 메탈이란? 5가지 핵심 사항 설명

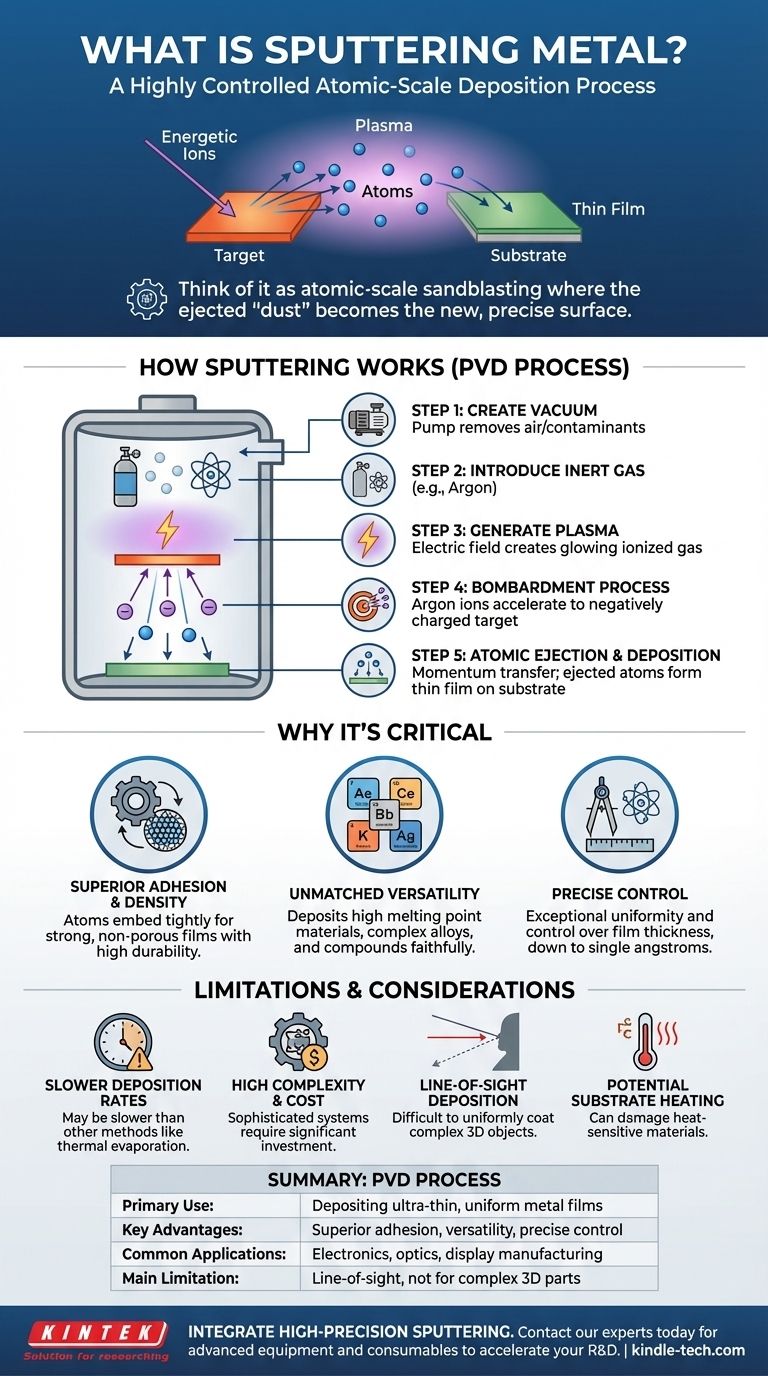

1. 스퍼터링의 메커니즘

스퍼터링은 대상 물질이 고에너지 입자, 일반적으로 이온에 의해 충격을 받을 때 발생합니다.

이러한 이온은 입자 가속기, 무선 주파수 마그네트론, 플라즈마, 이온 소스, 알파 복사 및 태양풍과 같은 다양한 소스에서 생성될 수 있습니다.

이러한 고에너지 이온에서 대상 물질의 원자로 에너지가 전달되면 원자가 표면에서 방출됩니다.

이러한 방출은 표적 물질 내에서 발생하는 운동량 교환과 그에 따른 충돌 캐스케이드에 의해 발생합니다.

2. 스퍼터링의 유형

스퍼터링 기술에는 다양한 유형이 있으며, 마그네트론 스퍼터링이 가장 일반적으로 사용되는 기술 중 하나입니다.

마그네트론 스퍼터링은 자기장을 사용하여 플라즈마를 타겟 표면 근처에 가두어 스퍼터링 속도와 효율을 향상시킵니다.

이 기술은 특히 유리 및 실리콘 웨이퍼를 포함한 다양한 기판에 금속, 산화물 및 합금의 박막을 증착하는 데 유용합니다.

3. 스퍼터링의 응용 분야

스퍼터링은 광범위한 응용 분야를 가지고 있습니다.

거울이나 감자칩 봉지와 같은 포장재용 반사 코팅을 제조하는 데 사용됩니다.

더 고급 응용 분야에는 반도체, 광학 장치 및 태양 전지를 위한 박막 제작이 포함됩니다.

스퍼터링이 제공하는 정밀도와 제어력은 최신 전자 장치에 필요한 복잡한 레이어를 만드는 데 이상적입니다.

4. 역사 및 기술 발전

스퍼터링의 개념은 1800년대 초로 거슬러 올라가며, 특히 1920년 랭뮤어에 의해 20세기에 상당한 발전이 이루어졌습니다.

그 이후로 스퍼터링과 관련된 미국 특허가 45,000건 이상 출원되어 재료 과학 및 제조 분야에서 스퍼터링의 중요성과 다용도성을 강조하고 있습니다.

5. 환경 및 기술적 영향

스퍼터링은 재료 증착을 정밀하게 제어하고 폐기물 발생이 적기 때문에 환경 친화적인 기술로 간주됩니다.

매우 얇고 균일한 재료 층을 증착할 수 있어 최신 전자 및 광학 장치의 소형화 및 효율성 향상에 필수적인 기술입니다.

요약하자면, 스퍼터링은 현대 제조, 특히 전자 및 광학 산업에서 필수적인 공정입니다.

얇고 균일한 재료 층을 높은 정밀도로 증착하는 능력은 첨단 기술 장치를 만드는 데 없어서는 안 될 필수 요소입니다.
