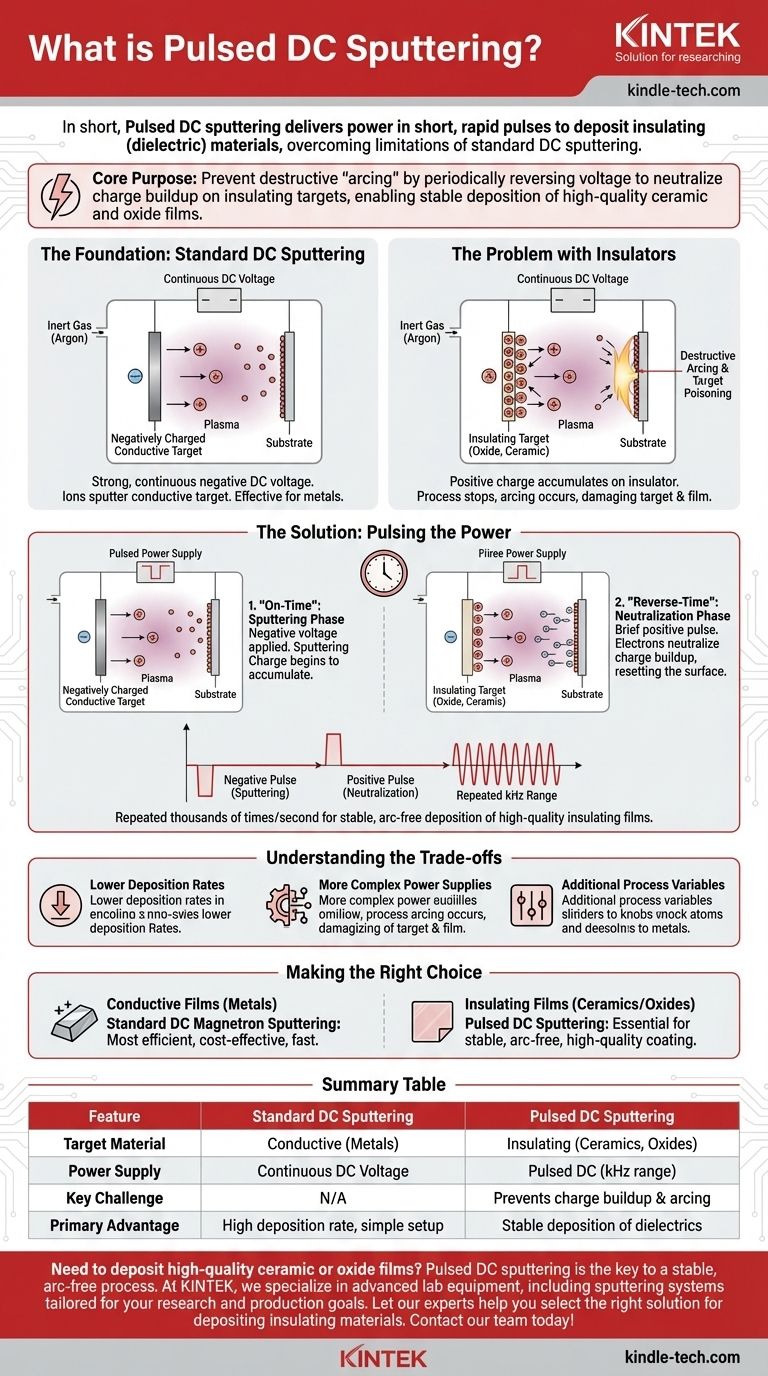

요약하자면, 펄스 직류 스퍼터링(Pulsed DC sputtering)은 스퍼터링 타겟에 가해지는 전기 에너지를 연속적인 흐름 대신 짧고 빠른 펄스로 공급하는 박막 증착 기술입니다. 이 방법은 표준 직류(DC) 스퍼터링으로는 불가능한 절연체(유전체) 재료의 스퍼터링이라는 중요한 문제를 극복하기 위해 특별히 설계되었습니다.
펄스 직류 스퍼터링의 핵심 목적은 "아크(arcing)"라고 알려진 파괴적인 전기 현상을 방지하는 것입니다. 절연체 타겟에 주기적으로 전압을 역전시킴으로써, 공정을 중단시킬 수 있는 전하 축적을 중화시키고, 고품질의 세라믹 및 산화물 박막의 안정적인 증착을 가능하게 합니다.
기초: 표준 직류 스퍼터링
펄스 직류를 이해하려면 먼저 표준 직류 공정을 살펴봐야 합니다. 스퍼터링은 기판 위에 매우 얇은 코팅을 만들기 위한 진공 증착 방법입니다.
작동 방식
이 공정은 코팅할 재료(기판)와 코팅 재료(타겟)를 진공 챔버에 배치하는 것으로 시작됩니다. 챔버는 일반적으로 아르곤인 불활성 기체로 채워집니다.
강력하고 연속적인 음(-)의 직류 전압이 타겟에 가해집니다. 이 고전압은 아르곤 기체를 플라즈마, 즉 양전하를 띤 아르곤 이온과 자유 전자의 구름으로 점화시킵니다.
양전하를 띤 아르곤 이온은 음전하를 띤 타겟에 강력하게 끌립니다. 이들은 가속되어 타겟 표면에 충돌하고, 타겟 재료의 원자를 물리적으로 튕겨내거나 "스퍼터링"합니다. 이렇게 스퍼터링된 원자들은 챔버를 통과하여 기판 위에 증착되어 얇은 막을 층층이 쌓아 올립니다.
펄스 직류가 해결하기 위해 만들어진 문제
표준 직류 스퍼터링은 매우 효과적이고 효율적이지만, 한 가지 주요 한계가 있습니다. 바로 금속과 같은 전기 전도성 타겟에만 작동한다는 것입니다.
"타겟 중독(Target Poisoning)"의 과제
산화물이나 세라믹과 같은 절연 재료를 스퍼터링하려고 하면 근본적인 문제가 발생합니다. 양전하를 띤 아르곤 이온이 타겟을 때리지만, 재료가 절연체이기 때문에 그 양전하가 소산될 수 없습니다.
이 전하는 타겟 표면에 빠르게 축적됩니다.
결과: 파괴적인 아크 발생
"타겟 중독"이라고 알려진 이 양전하 층은 들어오는 양전하 아르곤 이온을 반발합니다. 이는 사실상 스퍼터링 공정을 중단시킵니다.
더 나쁜 것은, 엄청난 전기적 전위가 축적되어 통제 불능의 강력한 아크로 방전될 수 있다는 것입니다. 이러한 아크는 타겟, 기판 및 증착 중인 섬세한 막에 손상을 입혀 공정을 불안정하고 쓸모없게 만듭니다.
해결책: 전력 펄싱
펄스 직류 스퍼터링은 간단하지만 독창적인 수정으로 아크 문제를 해결합니다. 바로 제어된 사이클로 전원을 켜고 끄는 것입니다.
"켜짐 시간(On-Time)": 스퍼터링 단계
짧은 시간 동안 타겟에 음(-)의 전압이 가해지며, 표준 직류 공정에서와 같이 스퍼터링이 진행됩니다. 이 단계 동안 절연체 타겟 표면에 양전하가 축적되기 시작합니다.
"역전 시간(Reverse-Time)": 중화 단계
전하가 아크를 유발할 수준으로 축적되기 전에, 전원 공급 장치는 전압을 잠시 동안 약간의 양(+)의 전위로 전환하거나(또는 완전히 끕니다). 이 짧은 양(+)의 펄스는 플라즈마의 자유 전자를 타겟 표면으로 끌어들입니다.
이 전자들은 켜짐 시간 동안 축적된 양전하를 즉시 중화시켜 타겟 표면을 효과적으로 "재설정"합니다.
결과: 안정적인 증착
이 사이클을 초당 수만 번(킬로헤르츠 범위) 반복함으로써, 펄스 직류 스퍼터링은 전하가 위험한 수준으로 축적되는 것을 방지합니다. 이를 통해 고품질 절연막의 부드럽고 안정적이며 아크 없는 증착이 가능해집니다.
상충 관계 이해하기
중요한 문제를 해결하지만, 펄스 직류 스퍼터링에는 다른 방법들과 구별되는 고려 사항들이 있습니다.
더 낮은 증착 속도
전력이 100% 활성화되어 있지 않기 때문에, 재료가 증착되는 속도는 표준 직류 스퍼터링을 사용하여 전도성 타겟으로 달성할 수 있는 속도보다 본질적으로 낮습니다.
더 복잡한 전원 공급 장치
정밀한 고주파 펄스를 생성하는 데 필요한 하드웨어는 단순한 연속 직류 전원 공급 장치보다 더 정교하고 비용이 많이 듭니다.
추가적인 공정 변수
펄스 주파수와 듀티 사이클(켜짐 시간 대 전체 사이클 시간의 비율)은 원하는 막 특성과 증착 속도를 달성하기 위해 신중하게 최적화되어야 하는 중요한 공정 변수가 됩니다.
목표에 맞는 올바른 선택하기
올바른 스퍼터링 기술을 선택하는 것은 증착하려는 재료에 전적으로 달려 있습니다.
- 전도성 막(예: 순수 금속 또는 합금) 증착에 중점을 두는 경우: 표준 직류 마그네트론 스퍼터링이 가장 효율적이고 비용 효율적이며 빠른 방법입니다.
- 절연체 또는 유전체 막(예: 산화물, 질화물 또는 세라믹) 증착에 중점을 두는 경우: 펄스 직류 스퍼터링은 안정적이고 아크가 없는 공정과 고품질의 최종 코팅을 달성하기 위한 필수 기술입니다.
궁극적으로, 펄스 직류 기술은 스퍼터링의 기능을 근본적으로 확장하여 현대 전자 및 광학에 중요한 첨단 유전체 및 세라믹 박막의 생성을 가능하게 합니다.
요약표:
| 특징 | 표준 직류 스퍼터링 | 펄스 직류 스퍼터링 |
|---|---|---|
| 타겟 재료 | 전도성 (금속) | 절연체 (세라믹, 산화물) |
| 전원 공급 장치 | 연속 직류 전압 | 펄스 직류 (kHz 범위) |
| 주요 과제 | 해당 없음 | 전하 축적 및 아크 방지 |
| 주요 장점 | 높은 증착 속도, 간단한 설정 | 유전체의 안정적인 증착 |
