금 스퍼터링은 물리적 기상 증착(PVD) 방법입니다. 이는 표면에 극도로 얇고 균일한 금 층을 적용하는 데 사용됩니다. 화학 반응을 포함하지 않습니다. 대신, 아르곤과 같은 불활성 가스에서 나오는 고에너지 이온을 사용하여 고체 소스 재료(타겟이라고 함)에서 금 원자를 물리적으로 떼어냅니다. 이 떨어져 나온 금 원자는 진공을 통해 이동하여 원하는 물체 또는 기판에 증착되어 코팅을 형성합니다.
핵심적으로 금 스퍼터링은 고도로 제어되는 원자 규모의 샌드블라스팅 공정입니다. 이는 에너지를 받은 가스 이온을 사용하여 순금 소스에서 개별 원자를 떼어내고, 이 원자들이 진공 챔버 내의 목표 표면에 일관된 박막으로 침착됩니다.
핵심 메커니즘: 불활성 가스에서 금 박막으로
스퍼터링 공정을 이해하려면 정밀하게 제어된 조건에서 발생하는 일련의 물리적 현상으로 분해해야 합니다.
진공 환경 조성
전체 공정은 고진공 챔버에서 이루어져야 합니다. 이 초기 단계는 금과 반응하거나 증착을 방해하여 최종 박막을 오염시킬 수 있는 산소 및 질소와 같은 대기 가스를 제거하므로 매우 중요합니다.
공정 가스 도입
진공이 설정되면 고순도 불활성 가스(가장 일반적으로 아르곤(Ar))가 소량 측정되어 챔버로 역류됩니다. 이 가스는 금과 화학적으로 반응하지 않지만 스퍼터링 공정의 "탄약" 역할을 합니다.
플라즈마 생성
고체 금 타겟에 강한 음전압이 가해집니다. 이 고전압은 아르곤 가스 원자에서 전자를 제거하여 이온화시키고, 양전하를 띤 아르곤 이온(Ar+)과 자유 전자의 혼합물을 생성합니다. 이렇게 에너지를 받은 빛나는 물질 상태를 플라즈마라고 합니다.
충격 단계
양전하를 띤 아르곤 이온은 자석의 반대 극이 끌어당기듯이 음전하를 띤 금 타겟을 향해 강하게 가속됩니다. 이들은 상당한 운동 에너지로 금 타겟 표면과 충돌합니다.
방출 및 증착
이 고에너지 충격이 "스퍼터링" 현상입니다. 아르곤 이온의 운동량은 표면의 금 원자로 전달되어 금 원자가 타겟에서 떨어져 나오거나 "스퍼터링"될 만큼 충분한 에너지를 얻게 됩니다. 이렇게 방출된 중성 금 원자는 기판을 포함한 표면에 부딪힐 때까지 직선으로 이동하여 얇고 균일한 박막을 형성합니다.
스퍼터링 시스템의 주요 구성 요소
이 과정을 가능하게 하기 위해 여러 주요 구성 요소가 함께 작동합니다.
금 타겟
이것은 코팅을 위한 소스 재료입니다. 극도로 순수한 금으로 된 고체 디스크 또는 플레이트입니다. 순도는 매우 중요합니다. 타겟에 불순물이 있으면 최종 박막으로 전이되어 전기적 또는 광학적 특성을 변경할 수 있기 때문입니다.
기판
이것은 단순히 금으로 코팅하려는 물체 또는 재료입니다. 전자 제품용 실리콘 웨이퍼부터 현미경용 생물학적 샘플에 이르기까지 다양합니다.
마그네트론
현대 스퍼터링 시스템은 종종 타겟 뒤에 자석을 배치합니다. 마그네트론이라고 하는 이 장치는 자기장을 사용하여 플라즈마에서 나오는 자유 전자를 타겟 표면 근처에 가둡니다. 이는 아르곤 가스의 이온화를 강화하여 스퍼터링 공정의 효율성을 훨씬 높이고 더 낮은 압력에서 작동할 수 있도록 합니다.
절충점 및 중요 매개변수 이해
강력하지만 스퍼터링 공정에는 복잡성이 없는 것은 아닙니다. 고품질 결과를 얻으려면 여러 변수를 신중하게 제어해야 합니다.
순도의 중요성
최종 박막은 소스만큼만 순수합니다. 순도가 낮은 금 타겟을 사용하면 전기 전도도를 저하시키고 접촉 저항을 증가시키거나 광학적 특성을 변경하는 오염 물질이 유입될 수 있습니다. 이는 고성능 응용 분야에서 중요한 요소입니다.
진공 수준의 역할
"누출"되거나 불충분한 진공은 일반적인 실패 지점입니다. 진공이 좋지 않으면 잔류 대기 원자가 비행 중 스퍼터링된 금 원자와 충돌하여 반응하거나 산란될 수 있습니다. 이는 오염되고 밀도가 낮으며 접착력이 좋지 않은 박막으로 이어집니다.
박막 두께 제어
증착된 금 층의 두께는 타겟에 가해지는 전력과 증착 시간이라는 두 가지 주요 요인에 의해 제어됩니다. 전력이 높을수록 이온 충격이 더 강해지고 증착 속도가 빨라집니다. 이러한 매개변수를 정밀하게 제어하는 것은 재현 가능하고 특정 두께의 박막을 만드는 데 필수적입니다.
이것을 프로젝트에 적용하는 방법
금 스퍼터링은 고유한 특성이 필수적인 특정 응용 분야에 선택됩니다.
- 전자 현미경(SEM)용 비전도성 샘플 준비에 주로 초점을 맞춘 경우: 얇은 금 코팅을 스퍼터링하면 샘플을 접지하는 전도성 경로를 제공하여 전하 축적을 방지하고 선명한 고해상도 이미징을 가능하게 합니다.
- 높은 신뢰성의 전기 접점을 만드는 데 주로 초점을 맞춘 경우: 스퍼터링된 금은 우수한 전도성과 부식 및 산화에 대한 탁월한 저항성으로 인해 전자 제품의 커넥터, 본드 패드 및 전극에 이상적입니다.
- 광학 부품 제조에 주로 초점을 맞춘 경우: 정밀하게 제어된 스퍼터링된 금 층은 특히 적외선 응용 분야를 위한 특수 거울 및 필터를 만드는 데 사용될 수 있습니다.
궁극적으로 금 스퍼터링은 원자 수준에서 표면을 엔지니어링하는 정밀하고 다재다능한 방법으로, 과학 및 기술에 필수적인 성능을 제공합니다.
요약표:
| 주요 매개변수 | 중요성 |
|---|---|
| 타겟 순도 | 최종 박막 품질을 결정합니다. 불순물은 성능을 저하시킵니다. |
| 진공 수준 | 오염을 방지하고 적절한 원자 증착을 보장합니다. |
| 전력 및 시간 | 금 박막의 최종 두께 및 증착 속도를 제어합니다. |
| 불활성 가스 (아르곤) | 금 원자를 스퍼터링하는 비반응성 "탄약" 역할을 합니다. |
금 스퍼터링으로 우수한 표면 엔지니어링을 달성할 준비가 되셨습니까? KINTEK은 금 스퍼터링 타겟 및 시스템을 포함한 고순도 실험실 장비 및 소모품을 전문으로 합니다. SEM 분석을 위한 샘플을 준비하든, 신뢰할 수 있는 전기 접점을 만들든, 광학 부품을 개발하든, 당사의 솔루션은 정밀하고 오염 없는 결과를 보장합니다. 오늘 전문가에게 문의하여 귀하의 실험실의 특정 코팅 요구 사항을 어떻게 지원할 수 있는지 논의하십시오!

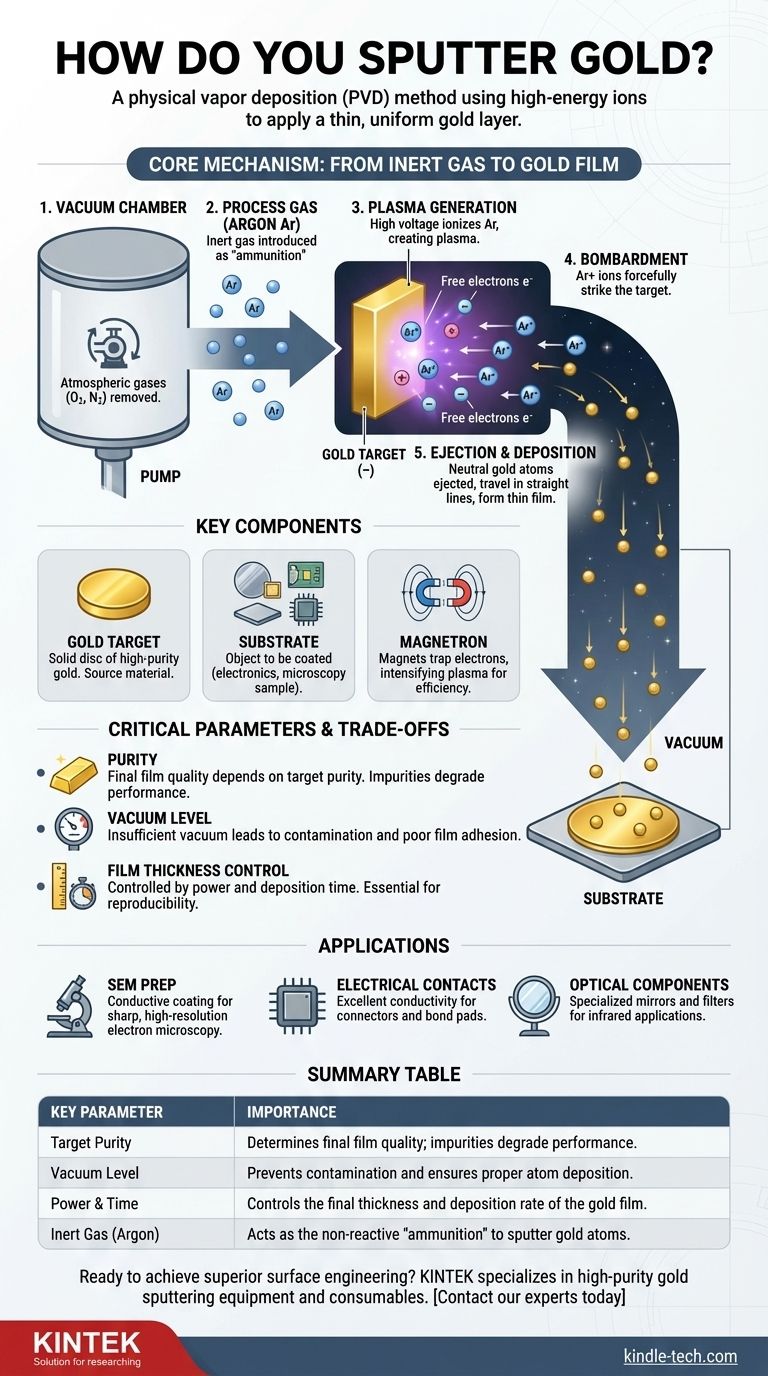

시각적 가이드
