스퍼터링에서 플라즈마는 저압의 불활성 기체(일반적으로 아르곤)로 채워진 진공 챔버 내에 고전압 전기장을 인가하여 형성됩니다. 이 전기장은 자유 전자를 가속시키고, 이 전자들은 기체 원자와 충돌하여 이온화시킵니다. 이 과정은 양전하를 띤 이온, 전자, 중성 기체 원자의 자가 유지 혼합물을 생성하며, 이를 플라즈마라고 합니다.
플라즈마 생성은 스퍼터링의 최종 목표가 아니라 필수적인 중간 단계입니다. 그 유일한 목적은 표적 물질을 폭격하여 박막 증착을 위한 원자를 방출시키는 미세한 발사체 역할을 하는 고에너지 이온의 제어된 흐름을 생성하는 것입니다.
기본 메커니즘: 기체에서 플라즈마로
스퍼터링을 진정으로 이해하려면 중성 기체가 작동하는 플라즈마로 변하는 정확한 일련의 사건을 먼저 이해해야 합니다. 이는 신중하게 제어된 환경에서 발생합니다.
초기 설정: 진공 및 기체
이 과정은 고진공 챔버에서 시작됩니다. 이 진공은 불순물을 제거하고 스퍼터링된 원자가 원치 않는 공기 분자와 충돌하지 않고 기판으로 이동할 수 있도록 하는 데 중요합니다.
그 다음 불활성 공정 기체, 가장 일반적으로 아르곤(Ar)이 매우 낮은 압력으로 챔버에 도입됩니다.
강한 전기장 인가
두 전극 사이에 수백 볼트에 달하는 상당한 전압 차이가 인가됩니다. 음극은 음전하를 띠며 "타겟" 즉, 증착하려는 물질을 고정합니다.
양극은 일반적으로 전기 접지에 연결된 챔버 벽 자체입니다. 이는 기체 전체에 강력한 전기장을 생성합니다.
전자 캐스케이드
기체에는 항상 소수의 자유 전자가 자연적으로 존재합니다. 강한 전기장은 이 음전하를 띤 전자를 음극에서 고속으로 즉시 가속시킵니다.
충돌을 통한 이온화
이 고에너지 전자들이 이동하면서 중성 아르곤 원자와 충돌합니다. 전자가 충분한 에너지를 가지고 있다면 아르곤 원자의 바깥 껍질에서 전자를 튕겨낼 것입니다.
이 충돌은 양전하를 띤 아르곤 이온(Ar+)과 새로운 자유 전자를 남깁니다. 이 새로운 전자 또한 전기장에 의해 가속되어 더 많은 충돌을 일으키고 자가 유지 캐스케이드를 생성합니다.
플라즈마의 시각적 발광
양 이온, 전자 및 중성 원자의 이 혼합물이 플라즈마입니다. 보이는 특징적인 발광은 전자가 이온과 재결합하고 더 낮은 에너지 상태로 떨어지면서 과도한 에너지를 광자 형태로 방출하기 때문에 발생합니다.
스퍼터링 공정에서 플라즈마의 역할
플라즈마가 점화되면 전체 증착 공정을 구동하는 엔진이 됩니다. 그 구성 요소는 필요한 작업을 수행하기 위해 전기장에 의해 정밀하게 조작됩니다.
이온 폭격 지시
전자는 음극에 의해 반발되지만, 새로 형성된 양 아르곤 이온은 음극에 강하게 끌립니다. 이들은 타겟 물질을 향해 직접 가속됩니다.
스퍼터링 현상
이 아르곤 이온들은 엄청난 에너지로 타겟 표면을 강타합니다. 이 충격은 순전히 물리적인 운동량 전달이며, 타겟 물질의 원자를 튕겨내거나 "스퍼터링"합니다.
이렇게 방출된 타겟 원자는 중성입니다. 이들은 진공을 통해 직선으로 이동하여 기판에 도달하고 점차 박막을 형성합니다.
주요 공정 변수 이해
증착의 품질과 속도는 우연히 결정되는 것이 아닙니다. 이는 플라즈마와 그 환경을 어떻게 제어하는지에 대한 직접적인 결과입니다. 이를 오해하면 좋지 않은 결과를 초래할 수 있습니다.
진공 수준의 중요성
초기 진공 수준은 매우 중요합니다. 너무 불량하면(잔류 기체가 너무 많으면) 스퍼터링된 물질이 불순물과 충돌하여 필름을 오염시킬 것입니다.
공정 압력(아르곤의 양)은 미묘한 균형을 이룹니다. 기체가 너무 많으면 "평균 자유 경로"가 줄어들어 스퍼터링된 원자가 기판에 도달하기 전에 충돌하고 산란됩니다. 기체가 너무 적으면 안정적인 플라즈마를 유지할 수 없습니다.
스퍼터링 기체 선택
아르곤은 불활성이고 대부분의 물질을 효율적으로 스퍼터링하기에 좋은 질량을 가지고 있기 때문에 가장 일반적인 선택입니다. 더 밀도가 높은 타겟 물질의 경우, 크립톤(Kr) 또는 제논(Xe)과 같은 더 무거운 불활성 기체를 사용하여 더 큰 운동량으로 인해 스퍼터링 속도를 높일 수 있습니다.
DC vs. RF 스퍼터링
플라즈마가 유지되려면 타겟이 전기 전도성이 있어야 합니다. 이는 도착하는 이온의 양전하가 중화될 수 있도록 합니다. 이를 DC(직류) 스퍼터링이라고 합니다.
타겟이 절연체(예: 산화물 또는 질화물)인 경우, 양전하가 표면에 축적되어 아르곤 이온을 반발하고 공정을 중단시킵니다. 이를 극복하기 위해 RF(고주파) 스퍼터링을 사용하는데, 이는 전기장을 빠르게 교번시켜 플라즈마 내의 전자를 사용하여 각 주기마다 전하 축적을 중화시킵니다.
목표에 맞는 올바른 선택
플라즈마 형성 이해를 통해 스퍼터링 공정을 제어하여 특정 증착 목표를 달성할 수 있습니다.
- 주요 초점이 표준 금속 필름 증착이라면: 아르곤을 사용한 DC 스퍼터링이 가장 효율적이고 비용 효율적이며 널리 사용되는 방법입니다.
- 주요 초점이 절연 물질(예: SiO₂, Al₂O₃) 증착이라면: 타겟에 전하 축적을 방지하고 플라즈마를 유지하기 위해 RF 스퍼터링이 필수적입니다.
- 주요 초점이 증착 속도 극대화라면: 전력을 높여 플라즈마 밀도를 높이거나, 특정 물질의 경우 크립톤과 같은 더 무거운 스퍼터링 기체로 전환할 수 있습니다.
플라즈마 생성의 기본을 마스터하는 것은 박막 증착 결과를 제어하기 위한 첫 번째이자 가장 중요한 단계입니다.
요약표:
| 주요 요인 | 플라즈마 형성에서의 역할 | 스퍼터링 공정에 미치는 영향 |
|---|---|---|
| 진공 수준 | 안정적인 플라즈마 점화를 위해 불순물 제거. | 필름 오염 방지; 깨끗한 증착 보장. |
| 공정 기체 (예: 아르곤) | 이온화되어 플라즈마를 형성하는 원자 제공. | 스퍼터링 속도에 영향; 더 무거운 기체(Kr, Xe)는 운동량 전달 증가. |
| 전기장 (DC/RF) | 전자를 가속하여 기체 원자를 이온화하고 플라즈마 유지. | 도전성 타겟에는 DC; 절연성 타겟에는 전하 축적 방지를 위해 RF. |
| 기체 압력 | 플라즈마 안정성과 원자의 평균 자유 경로 균형. | 너무 높으면: 스퍼터링된 원자 산란; 너무 낮으면: 불안정한 플라즈마. |
최고의 박막 증착을 달성할 준비가 되셨습니까?
플라즈마 형성 이해는 성공적인 스퍼터링 공정의 기초입니다. 진공 수준, 기체 흐름 및 전원 공급 장치를 정밀하게 제어하여 일관되고 고품질의 결과를 보장하려면 올바른 장비가 중요합니다.
KINTEK은 모든 스퍼터링 요구 사항을 위한 고성능 실험실 장비 및 소모품을 전문으로 합니다. 금속용 DC 스퍼터링을 사용하든 절연 재료용 고급 RF 스퍼터링이 필요하든, 당사의 솔루션은 실험실의 효율성과 신뢰성을 향상시키도록 설계되었습니다.
귀사의 공정 최적화를 도와드리겠습니다. 지금 당사의 전문가에게 문의하여 귀사의 특정 응용 분야에 대해 논의하고 KINTEK이 귀사의 연구 및 생산 목표를 어떻게 지원할 수 있는지 알아보십시오.

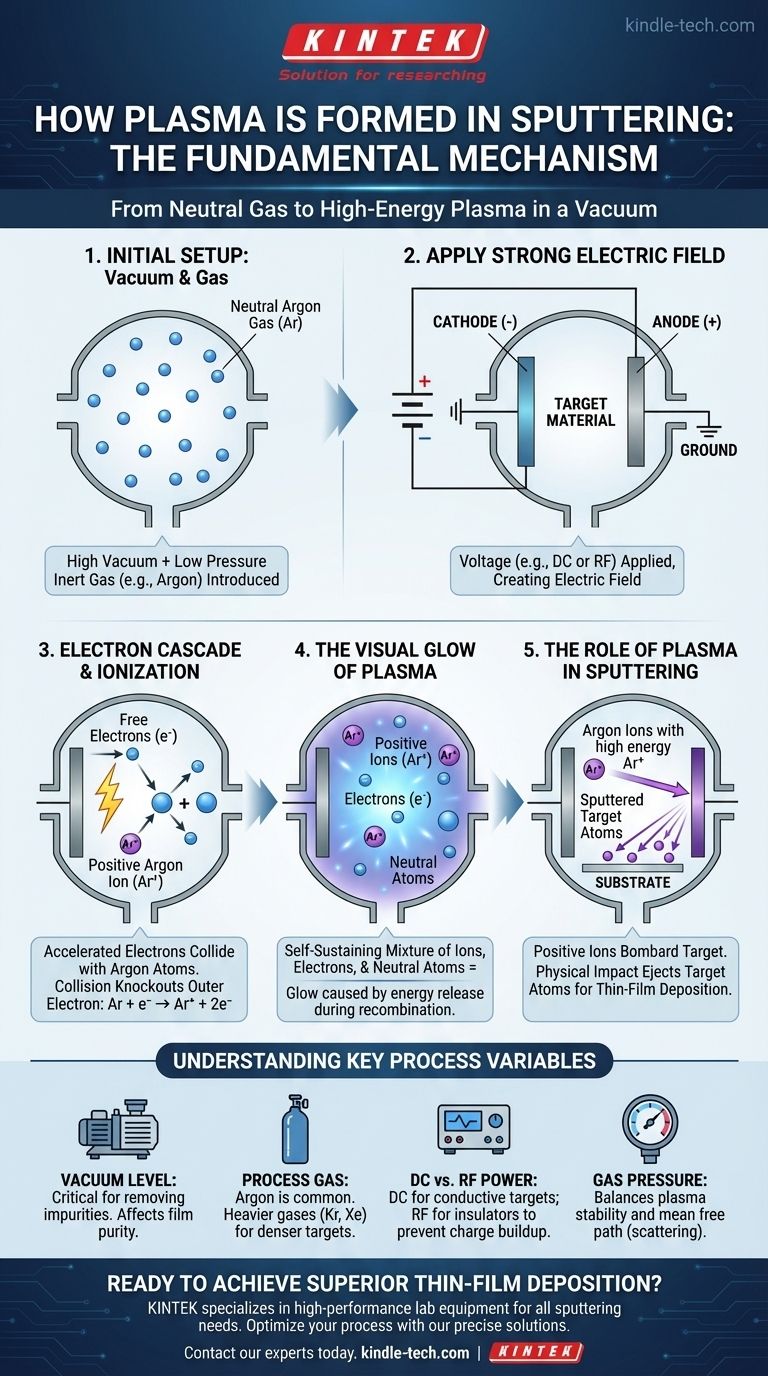

시각적 가이드
