표준 진공 펌프의 주요 구성 요소는 무엇인가요? 필수 부품 설명

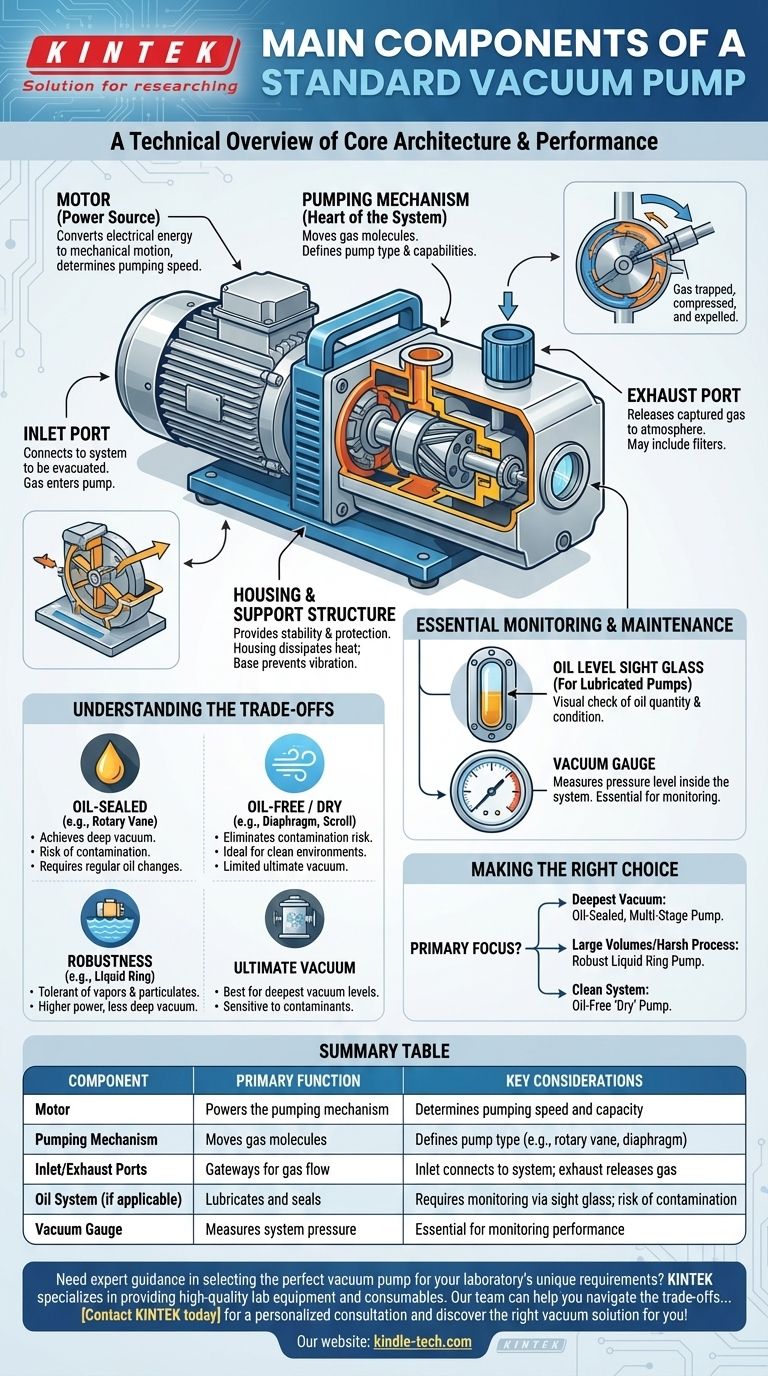

기본적으로, 표준 진공 펌프는 밀폐된 공간에서 가스 분자를 제거하도록 설계된 시스템입니다. 주요 구성 요소는 전기 모터(펌핑 메커니즘 또는 압축기를 구동), 비울 시스템에 연결하는 흡입 포트, 그리고 포집된 가스를 대기 중으로 배출하는 배기 포트로 구성됩니다. 이들은 하우징, 안정성을 위한 받침대, 그리고 종종 휴대성을 위한 손잡이로 지지됩니다.

특정 설계는 다양하지만, 모든 진공 펌프는 동일한 원리로 작동합니다: 저압 흡입구에서 가스를 포집하여 고압 배출구로 배출하는 동력 메커니즘입니다. 각 핵심 구성 요소의 기능을 이해하는 것이 펌프를 효과적으로 작동하고 작업에 적합한 도구를 선택하는 열쇠입니다.

진공 펌프의 핵심 구조

모든 진공 펌프는 특정 기술에 관계없이 압력 차이를 생성하기 위해 함께 작동하는 몇 가지 기본적인 구성 요소로 구축됩니다.

모터: 동력원

모터는 펌프의 엔진입니다. 전기 에너지를 펌핑 메커니즘을 구동하는 데 필요한 기계적 움직임으로 변환합니다. 모터의 크기와 출력은 펌프의 용량, 즉 펌핑 속도와 직접적으로 관련됩니다.

펌핑 메커니즘: 시스템의 심장

이것은 가스 분자를 실제로 이동시키는 구성 요소입니다. 종종 "펌프 헤드" 또는 압축기 장치 내에 수용됩니다. 이 메커니즘의 설계는 펌프의 유형과 기능을 정의합니다.

로터리 베인 펌프와 같은 많은 표준 펌프에서는 챔버 내부에 슬라이딩 베인이 있는 오프셋 로터가 포함됩니다. 로터가 회전함에 따라 흡입구에서 가스를 포집하기 위한 확장 공간을 만들고, 그 가스를 압축하여 배기구 밖으로 밀어냅니다. 로터는 종종 유일한 주요 움직이는 부품입니다.

흡입 및 배기 포트: 가스를 위한 통로

흡입 포트는 비워야 하는 시스템의 연결 지점입니다. 챔버나 용기에서 가스가 펌프로 들어오는 곳입니다.

배기 포트는 포집되고 압축된 가스가 일반적으로 주변 대기로 배출되는 곳입니다. 이 포트에는 윤활 펌프의 오일 미스트를 포집하기 위한 필터도 포함될 수 있습니다.

하우징 및 지지 구조

이러한 구성 요소는 물리적 안정성과 보호 기능을 제공합니다. 지지대는 작동 중에 펌프가 진동하거나 움직이는 것을 방지하며, 견고한 하우징은 내부 구성 요소를 보호하고 열을 발산하는 데 도움이 됩니다.

필수 모니터링 및 유지보수 구성 요소

핵심 구조 외에도 특히 일반적인 오일 밀봉 펌프에서 적절한 작동과 수명을 위해 몇 가지 다른 부품이 중요합니다.

오일 시스템 (윤활 펌프용)

많은 고진공 펌프는 특수 오일을 사용하여 밀봉을 만들고, 움직이는 부품을 윤활하며, 가스 분자를 포집하는 데 도움을 줍니다. 오일 레벨 시창은 오일의 양과 상태를 육안으로 확인할 수 있는 투명한 창으로, 펌프 건강에 매우 중요합니다.

진공 게이지: 성능 측정

때로는 외부 액세서리이지만, 진공 게이지는 모든 진공 공정에서 없어서는 안 될 부분입니다. 시스템 내부의 압력 수준을 측정하여 목표 진공이 달성되었는지 알 수 있습니다. 이것이 없으면 맹목적으로 작동하는 것입니다.

절충점 이해

펌프의 특정 구성 요소와 설계는 일련의 엔지니어링 절충점을 나타냅니다. "최고의" 펌프는 항상 응용 분야의 요구 사항에 따라 상대적입니다.

오일 밀봉 대 오일 프리 ("건식") 펌프

오일 밀봉 펌프(로터리 베인 펌프 등)는 오일이 우수한 밀봉을 생성하기 때문에 매우 깊은 진공 수준을 달성할 수 있습니다. 그러나 오일 증기가 진공 시스템으로 역류하여 오염될 위험이 있으며, 정기적인 오일 교체가 필요합니다.

오일 프리 또는 "건식" 펌프(다이어프램 또는 스크롤 펌프 등)는 이러한 오염 위험을 제거하여 깨끗한 환경에 이상적입니다. 절충점은 오일 밀봉 펌프만큼 깊은 진공 수준을 달성하지 못하는 경우가 많다는 것입니다.

견고성 대 최종 진공

일부 펌프는 혹독한 산업 환경을 위해 설계되었습니다. 예를 들어, 액체 링 진공 펌프는 원심 분리된 액체(종종 물) 링을 밀봉제로 사용합니다.

이러한 설계는 증기, 작은 입자 및 액체에 대한 내성이 뛰어나며, 이는 더 민감한 오일 밀봉 펌프를 손상시킬 수 있는 것들입니다. 절충점은 더 높은 전력 소비와 밀봉 액체의 증기압에 의해 제한되는 덜 깊은 최종 진공입니다.

목표에 맞는 올바른 선택

펌프를 선택하는 것은 펌프의 구성 요소와 설계 원리를 주요 목표에 맞추는 것을 의미합니다.

가능한 가장 깊은 진공을 달성하는 것이 주요 목표라면: 오일 밀봉 다단 로터리 베인 펌프가 이 목표에 대한 표준 선택입니다.
혹독한 산업 공정에서 대량의 가스를 이동시키는 것이 주요 목표라면: 액체 링 펌프는 특히 증기나 미립자를 다룰 때 타의 추종을 불허하는 견고성을 제공합니다.
완벽하게 깨끗하고 오염 없는 시스템을 유지하는 것이 주요 목표라면: 다이어프램 또는 스크롤 펌프와 같은 오일 프리 "건식" 펌프가 유일한 적합한 옵션입니다.

각 구성 요소가 펌프의 전반적인 성능에 어떻게 기여하는지 이해함으로써 특정 응용 분야에 적합한 장비를 자신 있게 선택하고 작동할 수 있습니다.

요약표:

구성 요소	주요 기능	주요 고려 사항
모터	펌핑 메커니즘 구동	펌핑 속도 및 용량 결정
펌핑 메커니즘	가스 분자 이동	펌프 유형 정의 (예: 로터리 베인, 다이어프램)
흡입/배기 포트	가스 흐름을 위한 통로	흡입구는 시스템에 연결; 배기구는 가스 배출
오일 시스템 (해당하는 경우)	윤활 및 밀봉	시창을 통한 모니터링 필요; 오염 위험
진공 게이지	시스템 압력 측정	성능 모니터링에 필수적
