간단히 말해, 박막은 물체의 기본 구조를 변경하지 않고 표면 특성을 정밀하게 수정하는 데 사용됩니다. 이 원자적으로 얇은 층은 안경 렌즈와 태양 전지판부터 마이크로칩과 보호 포장에 이르기까지 모든 곳에 적용되어 빛을 조작하고, 전기를 전도하고, 보호 기능을 제공하거나, 장식적인 마감을 추가하는 역할을 합니다.
박막의 핵심 가치는 재료 자체가 아니라, 재료가 초박형 층으로 줄어들 때 나타나는 독특한 물리적, 광학적, 전기적 특성입니다. 이를 통해 우리는 벌크 재료에 반사율, 내구성 또는 전도성과 같은 새로운 표면 기능을 매우 효율적이고 제어된 방식으로 부여할 수 있습니다.
핵심 원리: 얇은 층이 모든 것을 바꾸는 이유
박막의 다용성은 재료 과학의 근본적인 개념에서 비롯됩니다. 재료를 단 몇 개의 원자 두께에 불과한 층으로 줄임으로써 우리는 재료가 작동하는 방식을 근본적으로 변화시킵니다.
표면의 힘
벌크 재료에서는 대부분의 원자가 다른 원자로 둘러싸여 있습니다. 박막에서는 엄청난 비율의 원자가 표면에 있습니다. 이 높은 표면 대 부피 비율은 다른 방식으로 숨겨져 있는 독특한 특성을 드러냅니다.
표면 수정, 코어 보존
박막을 사용하면 재료의 핵심 특성을 변경하지 않고 특정 기능을 추가할 수 있습니다. 매우 단단하고 내마모성 필름을 가볍고 저렴한 도구에 적용하여 두 가지 장점을 모두 얻을 수 있습니다.
원자 규모의 엔지니어링
이 필름은 놀라운 정밀도로 설계될 수 있습니다. 단일의 균질한 층이거나 빛의 파장을 선택적으로 필터링하는 것과 같이 매우 구체적인 결과를 달성하도록 설계된 복잡한 다층 구조일 수 있습니다.
기능별 주요 응용 분야 분석
단순히 산업을 나열하는 대신, 박막이 수행하도록 설계된 주요 기능을 이해하는 것이 더 유용합니다.
보호 및 내구성
가장 일반적인 용도 중 하나는 장벽을 만드는 것입니다. 여기에는 내마모성을 위한 절삭 공구에 경질 코팅 적용, 부품에 내식성 층 적용, 극한 열로부터 보호하기 위한 항공우주 부품에 열 장벽 적용 등이 포함됩니다.
광학 조작용
박막은 빛을 제어하는 데 능숙합니다. 가정용 거울은 단순히 유리 위에 얇은 금속 필름입니다. 더 발전된 응용 분야에는 안과 렌즈 및 카메라 광학 장치에 대한 다층 반사 방지 코팅, 단열을 위한 건축용 유리 필름이 포함됩니다.
전자 및 에너지용
현대 전자 장치는 박막 없이는 존재할 수 없습니다. 박막은 반도체 장치 및 마이크로칩의 중요한 활성층을 형성합니다. 또한 박막 태양 전지, 터치 패널 디스플레이, 컴퓨터 메모리 및 차세대 박막 배터리에 필수적입니다.
장식 마감용
박막은 미적 목적으로도 사용됩니다. 귀금속이나 유색 재료의 얇은 층을 보석이나 욕실 설비에 적용하여 더 저렴한 기본 재료에 고급스러운 마감을 제공할 수 있습니다.
장단점 및 과제 이해
박막은 엄청나게 강력하지만, 박막 작업에는 이해하는 데 중요한 특정 기술적 과제가 수반됩니다.
접착력이 전부입니다
박막은 기판으로 알려진 기본 재료에 달라붙는 능력만큼만 효과적입니다. 접착 불량은 벗겨짐, 균열 또는 박리를 유발하여 구성 요소가 고장날 수 있습니다.
증착의 복잡성
균일하고 고품질의 박막을 만들려면 고도로 전문화되고 종종 비싼 장비가 필요합니다. 필름이 원하는 두께, 구성 및 구조를 갖도록 공정을 세심하게 제어해야 합니다.
재료 호환성
모든 재료를 박막으로 쉽게 증착할 수 있는 것은 아닙니다. 또한 박막 형태의 재료 특성은 벌크 형태의 특성과 다를 수 있으며, 이는 설계 단계에서 고려되어야 합니다.
목표에 맞는 올바른 선택
박막의 특정 적용은 해결해야 하는 문제에 전적으로 좌우됩니다.
- 내구성 향상에 중점을 둔다면: 마모, 부식 또는 열 저항을 위한 단단하고 불활성 코팅을 사용합니다.
- 빛 제어에 중점을 둔다면: 간단한 금속 거울부터 복잡한 다층 유전체 스택에 이르는 광학 코팅에 해결책이 있습니다.
- 전자 부품 제작에 중점을 둔다면: 장치에서 활성 반도체, 전도성 또는 절연 층을 만들기 위해 박막을 사용합니다.
- 미학 또는 가치 향상에 중점을 둔다면: 비용 효율적인 기본 재료 위에 고품질 마감을 적용하기 위해 장식 필름을 활용합니다.
궁극적으로 박막 기술은 현대 공학의 초석이며, 일반 재료에 특별한 기능을 부여할 수 있게 해줍니다.
요약표:
| 기능 | 주요 응용 분야 |
|---|---|
| 보호 및 내구성 | 내마모성 코팅, 부식 방지 장벽, 열 장벽 |
| 광학 조작 | 반사 방지 코팅, 거울, 단열 필름 |
| 전자 및 에너지 | 반도체 장치, 태양 전지, 터치 패널 디스플레이 |
| 장식 마감 | 보석 코팅, 저렴한 재료에 고급 마감 |
프로젝트에 박막 기술을 활용할 준비가 되셨습니까? KINTEK은 정밀한 박막 증착 및 분석을 위한 고급 실험실 장비 및 소모품을 전문으로 합니다. 보호 코팅, 광학 층 또는 차세대 전자 장치를 개발하든 당사의 솔루션은 신뢰성과 정밀도로 우수한 표면 특성을 달성하는 데 도움이 됩니다. 오늘 전문가에게 문의하여 귀사의 연구실 박막 혁신 및 효율성을 지원하는 방법을 논의하십시오.

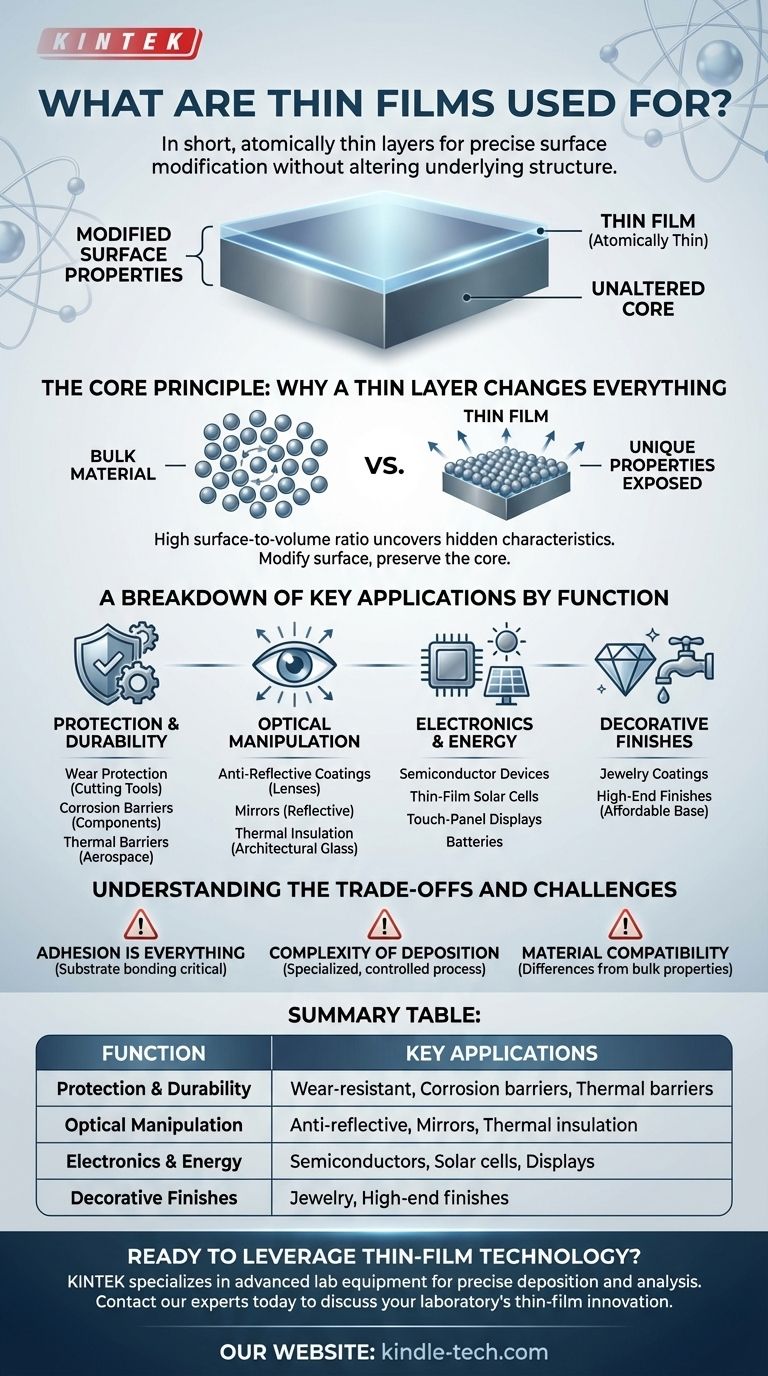

시각적 가이드
