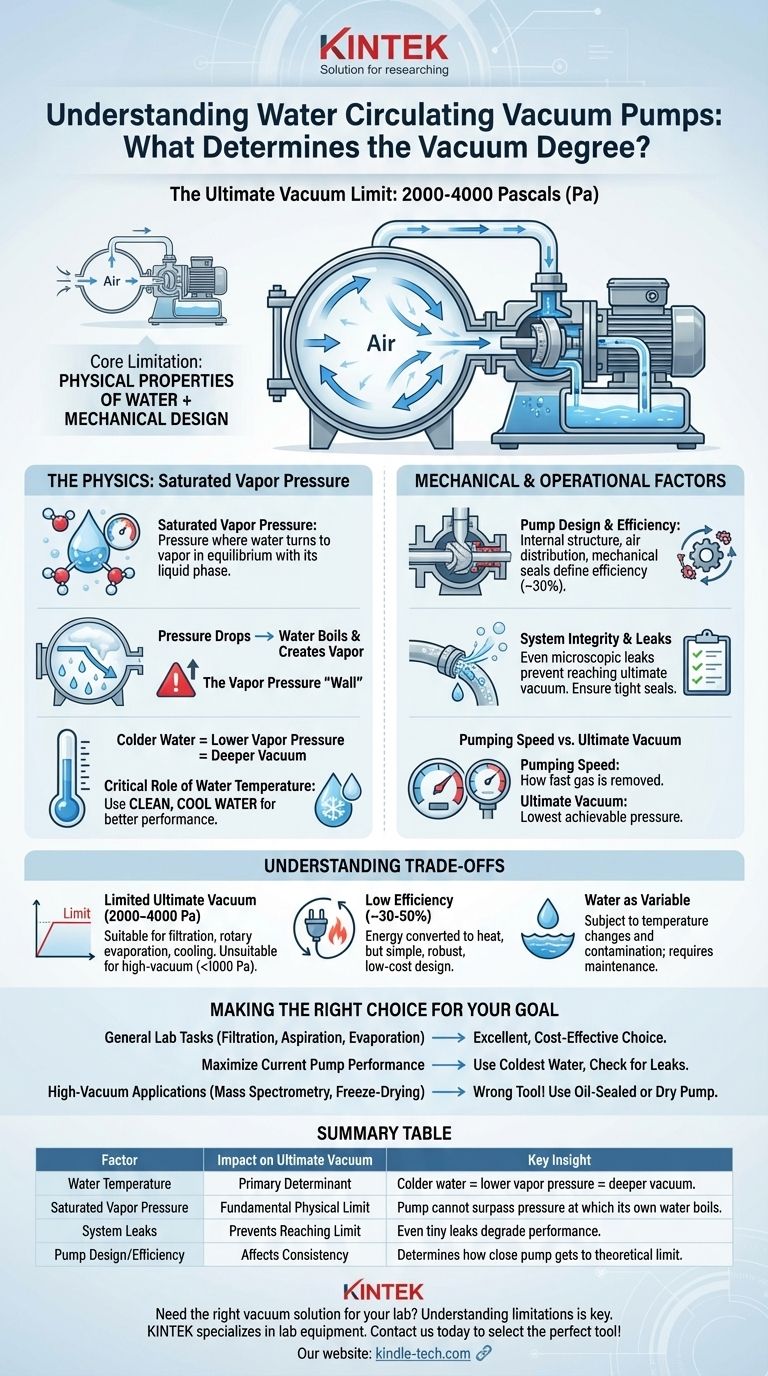

물 순환 진공 펌프가 달성할 수 있는 진공도는 주로 펌프의 구조적 설계와 작동 유체의 포화 증기압이라는 두 가지 주요 요인에 의해 결정됩니다. 수성 시스템은 일반적으로 2000-4000Pa의 진공 범위를 달성하는 반면, 오일 기반 시스템은 약 130Pa의 낮은 압력에 도달할 수 있습니다. 펌프의 효율은 임펠러 속도, 수온, 공기 분배 구멍 배열과 같은 작동 매개변수에 의해 더 영향을 받으며, 이는 압축비 및 가스 처리 용량에 종합적으로 영향을 미칩니다. 따라서 물 순환 펌프는 적당한 진공 수준이 충분한 응용 분야에 이상적이며, 다음과 같은 대안에 비해 성능과 유지보수 간소화 사이의 균형을 제공합니다. 로터리 베인 진공 펌프 시스템과 같은 대안에 비해 성능과 유지보수의 간소함의 균형을 제공합니다.
핵심 사항 설명:
-
구조적 한계 및 작동 유체 특성
- 포화 증기압 : 모든 진공 펌프의 근본적인 한계는 작동 유체의 증기압입니다. 물의 상대적으로 높은 증기압(실온에서 ~2000~4000Pa)은 오일(~130Pa)보다 더 높은 기준 진공을 생성하므로 더 깊은 진공이 필요한 경우 오일을 선호합니다.
- 펌프 메커니즘 : 편심 임펠러 설계는 가스를 흡입하고 압축하는 팽창/수축 캐비티를 생성합니다. 이러한 기계적 작용은 작동 유체의 증기압 한계를 극복할 수 없습니다. 스펀지에서 물을 짜내려고 하면 항상 약간의 잔류 수분이 남는다고 생각하면 됩니다.
-
성능에 영향을 미치는 작동 매개변수
- 물 온도 : 물이 따뜻할수록 증기압이 증가하여 달성 가능한 진공이 감소합니다. 일관된 결과를 얻으려면 안정적인 수온을 유지해야 합니다. 계절에 따른 온도 변화가 공정에 어떤 영향을 미칠 수 있는지 고려하셨나요?
- 임펠러 속도 : RPM이 높을수록 가스 처리량은 증가하지만 최종 진공이 반드시 향상되지는 않습니다. 빨대로 공기를 불어넣는 것과 비슷합니다. 빨라진 호흡은 더 많은 공기를 이동시키지만 더 강력한 흡입력을 만들어내지는 못합니다.
- 공기 분배 : 적절한 크기와 위치의 배기 포트는 엔진의 밸브가 단방향 흐름을 보장하는 것과 유사하게 역류를 방지합니다. 잘못 설계된 포트는 성능을 저하시키는 '단락 회로'를 생성합니다.
-
구매자를 위한 비교 이점
- 비용 효율성 : 워터 펌프는 주기적으로 물을 교체하기만 하면 되기 때문에 유지보수가 간편하고 오일 비용과 폐기의 번거로움을 없앨 수 있습니다. 하지만 오일 시스템의 높은 최종 진공도가 애플리케이션의 복잡성을 감수할 만한 가치가 있을까요?
- 내구성 : 베인이나 마찰 부품이 없어 로터리 베인 펌프보다 마모가 적습니다. 물 윤활 설계는 본질적으로 마찰이 적기 때문에 서비스 주기가 길어집니다.
- 확장성 : 단일 스테이지 이중 흡입 설계로 모터 위치를 유연하게 조정하여 수평 설치가 가능하므로 기존 실험실 레이아웃에 쉽게 통합할 수 있습니다.
-
실용적인 구현 요소
- 시스템 매칭 : 필요한 유량(가스 부하 기준)과 양정(배관 손실을 고려한)에 따라 펌프 크기가 결정됩니다. 크기가 작으면 배기가 느려지고, 크기가 크면 찻잔에 물을 채우기 위해 소방 호스를 사용하는 것과 같이 에너지가 낭비됩니다.
- 압력 제한 : 표준 모델은 1.0MPa를 처리하지만 특수한 애플리케이션을 위한 고압 버전(최대 2.5MPa)도 있습니다. 항상 시스템의 최대 압력 요구 사항을 확인하세요.
- 모니터링 : 내장된 진공 게이지는 실시간 피드백을 제공하지만, 현명한 구매자는 중요한 프로세스를 위해 보조 센서를 추가합니다. 목표 진공 수준에서 자동으로 차단하면 워크플로 안정성이 향상될까요?
물리학 및 엔지니어링의 이러한 상호 작용으로 인해 물 순환 펌프는 일상적인 진공 요구 사항에 다용도로 사용할 수 있지만, 더 깊은 진공 요구 사항에는 하이브리드 시스템이나 대체 기술이 필요할 수 있습니다. 물 펌프의 단순성과 낮은 운영 비용은 많은 산업 및 실험실 애플리케이션에서 진공 깊이 제한을 뛰어넘는 경우가 많습니다.
요약 표:
| 요인 | 진공도에 미치는 영향 |
|---|---|
| 작동 유체(물 대 오일) | 물: 2000-4000Pa, 오일: ~130Pa |
| 물 온도 | 온도가 높을수록 진공이 감소(증기압 증가) |
| 임펠러 속도 | 궁극적인 진공이 아닌 가스 처리량에 영향을 미침 |
| 공기 분배 설계 | 설계가 잘못되면 역류가 발생하여 효율성이 저하됩니다. |
| 펌프 메커니즘 | 편심 임펠러 설계로 압축비가 제한됨 |
