핵심적으로, 수 순환식 진공 펌프는 다른 펌프에서 발견되는 주요 발화원을 체계적으로 제거하는 설계로 인해 인화성 가스에 적합합니다. 지속적인 물 순환은 등온(일정한 온도) 압축을 제공하여 열 축적을 방지하며, 내부 금속 간 접촉이나 오일 윤활이 없으므로 잠재적인 마찰 스파크와 2차 연료원을 제거합니다.
중요한 통찰은 폭발성 가스를 다루는 것이 위험을 관리하는 것이 아니라 위험을 제거하는 것이라는 점입니다. 액체 링 진공 펌프는 가스를 압축하기 위해 액체 링을 사용하는 작동 원리가 폭발을 일으킬 수 있는 열과 마찰을 제거하기 때문에 본질적으로 안전합니다.
핵심 원리: 등온 압축
액체 링 진공 펌프의 안전성은 작동 방식에서 직접적으로 비롯됩니다. 단순히 열을 관리하는 것이 아니라, 많은 양의 액체를 사용하여 열이 위험이 되는 것을 애초에 방지합니다.
회전하는 임펠러와 액체 링
펌프 케이싱 내부에서 여러 개의 블레이드가 있는 임펠러가 회전하지만, 중심에서 벗어나 위치합니다. 회전하면서 원심력은 밀봉액(일반적으로 물)을 펌프 케이싱의 바깥쪽 벽으로 밀어내어 안정적이고 동심원적인 "액체 링"을 형성합니다.
마찰 없이 진공 생성
임펠러가 편심이기 때문에 임펠러 블레이드와 액체 링 사이의 공간 주머니는 지속적으로 부피가 변합니다. 주머니가 흡입구를 지나 회전하면서 팽창하여 가스를 빨아들이는 진공을 생성합니다. 계속 회전하면서 주머니는 수축하여 가스를 압축한 후 배출구를 통해 배출합니다.
결정적으로, 유일한 접촉은 가스와 물 사이에서 발생합니다. 임펠러와 케이싱 사이에 금속 간 접촉이 없으므로 마찰열과 스파크의 주요 원인이 제거됩니다.
열 흡수원으로서 물의 역할
가스는 압축될 때 가열됩니다. 액체 링 펌프에서는 이 열이 순환하는 물의 큰 열 질량에 의해 즉시 흡수됩니다. 이 과정은 거의 등온적이며, 이는 가스 온도가 안정적으로 유지되고 자동 발화점보다 훨씬 낮다는 것을 의미합니다.
발화 위험을 제거하는 주요 설계 특징
몇 가지 특정 설계 요소가 인화성 또는 폭발성 물질을 처리할 때 펌프의 탁월한 안전 프로필에 기여합니다.
내부 오일 윤활 없음
오일 밀봉 로터리 베인 펌프와 달리 액체 링 펌프의 펌핑 챔버는 물로 밀봉됩니다. 이는 오일 미스트의 존재를 방지하는데, 오일 미스트는 그 자체가 연료원이 되거나 산소와 같은 특정 공정 가스와 위험하게 반응할 수 있습니다.
본질적인 스파크 소화
펌핑 챔버 내부에 물이 지속적으로 격렬하게 존재하면 자연적인 소화 매체 역할을 합니다. 만약 스파크가 펌프 내부에 유입되는 드문 경우(예: 흡입 가스 흐름의 정전기로부터)에도 물이 즉시 소화합니다.
먼지 및 증기 처리 능력
펌프의 설계는 또한 응축성 증기 또는 고체 입자를 포함하는 가스를 처리하는 데 매우 효과적입니다. 물은 증기를 응축하고 가스 흐름에서 먼지를 제거하여 다른 유형의 펌프에서 2차 위험을 초래할 수 있는 축적을 방지합니다.
장단점 이해
탁월하게 안전하지만, 이 펌프 기술이 모든 응용 분야에 대한 보편적인 해결책은 아닙니다. 그 한계를 이해하는 것이 적절한 선택의 핵심입니다.
진공 수준 제한
액체 링 펌프가 달성할 수 있는 궁극적인 진공은 밀봉액의 증기압에 의해 제한됩니다. 실온에서 물을 사용할 경우 진공은 일반적으로 약 25 Torr(33 mbar)로 제한됩니다. 오일과 같이 증기압이 낮은 액체를 사용하면 더 깊은 진공을 달성할 수 있지만 안전상의 이점을 손상시킬 수 있습니다.
물 소비 및 폐기
펌프는 효과적으로 작동하기 위해 지속적인 냉각 밀봉수 흐름을 필요로 합니다. 이 물은 공정 가스로 오염되며 폐기하거나 재순환하기 전에 처리해야 할 수 있어 운영 및 환경적 고려 사항이 추가됩니다.
재료 호환성
펌프의 재료는 공정 가스와 사용되는 밀봉액 모두에 대한 부식에 저항하도록 신중하게 선택해야 합니다. 잘못된 조합은 펌프 고장으로 이어질 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 진공 펌프를 선택하려면 기술의 본질적인 장점과 단점을 주요 목표와 일치시켜야 합니다.
- 인화성 또는 폭발성 가스에 대한 최대 안전성이 주요 초점이라면: 액체 링 진공 펌프는 등온 압축 및 내부 발화원 부족으로 인해 표준 선택입니다.
- 공정 가스에 응축성 증기 또는 먼지가 포함되어 있다면: 액체 링 펌프는 이러한 오염 물질을 손상 없이 흡입하고 처리할 수 있는 능력으로 인해 견고하고 신뢰할 수 있는 옵션입니다.
- 매우 깊은 진공(고진공 범위) 달성이 주요 초점이라면: 액체 링 펌프는 밀봉액의 증기압에 의해 제한되므로 건식 스크류 펌프 또는 다단계 시스템과 같은 다른 기술을 고려해야 할 것입니다.
이 펌프의 근본적인 설계가 화재 삼각형의 요소를 어떻게 제거하는지 이해함으로써 안전이 가장 중요한 응용 분야에 자신 있게 지정할 수 있습니다.
요약 표:
| 안전 기능 | 위험 제거 방법 |
|---|---|
| 등온 압축 | 순환하는 물이 열을 흡수하여 가스 온도가 자동 발화점에 도달하는 것을 방지합니다. |
| 내부 윤활 없음 | 오일 미스트를 제거하여 잠재적인 연료원 및 반응 위험을 제거합니다. |
| 금속 간 접촉 없음 | 임펠러가 액체 링 내에서 회전하여 마찰 스파크를 방지합니다. |
| 본질적인 스파크 소화 | 격렬한 물 링이 잠재적인 스파크를 즉시 소화합니다. |
민감한 공정을 위한 안전하고 신뢰할 수 있는 진공 솔루션이 필요하십니까?
KINTEK은 위험 물질을 처리하도록 설계된 견고한 진공 펌프를 포함한 실험실 장비 제공을 전문으로 합니다. 당사의 전문가가 귀하의 실험실에서 최대의 안전과 효율성을 보장하기 위해 올바른 펌프를 선택하는 데 도움을 드릴 수 있습니다.
지금 문의하십시오 귀하의 응용 분야에 대해 논의하고 KINTEK의 차이점을 발견하십시오!

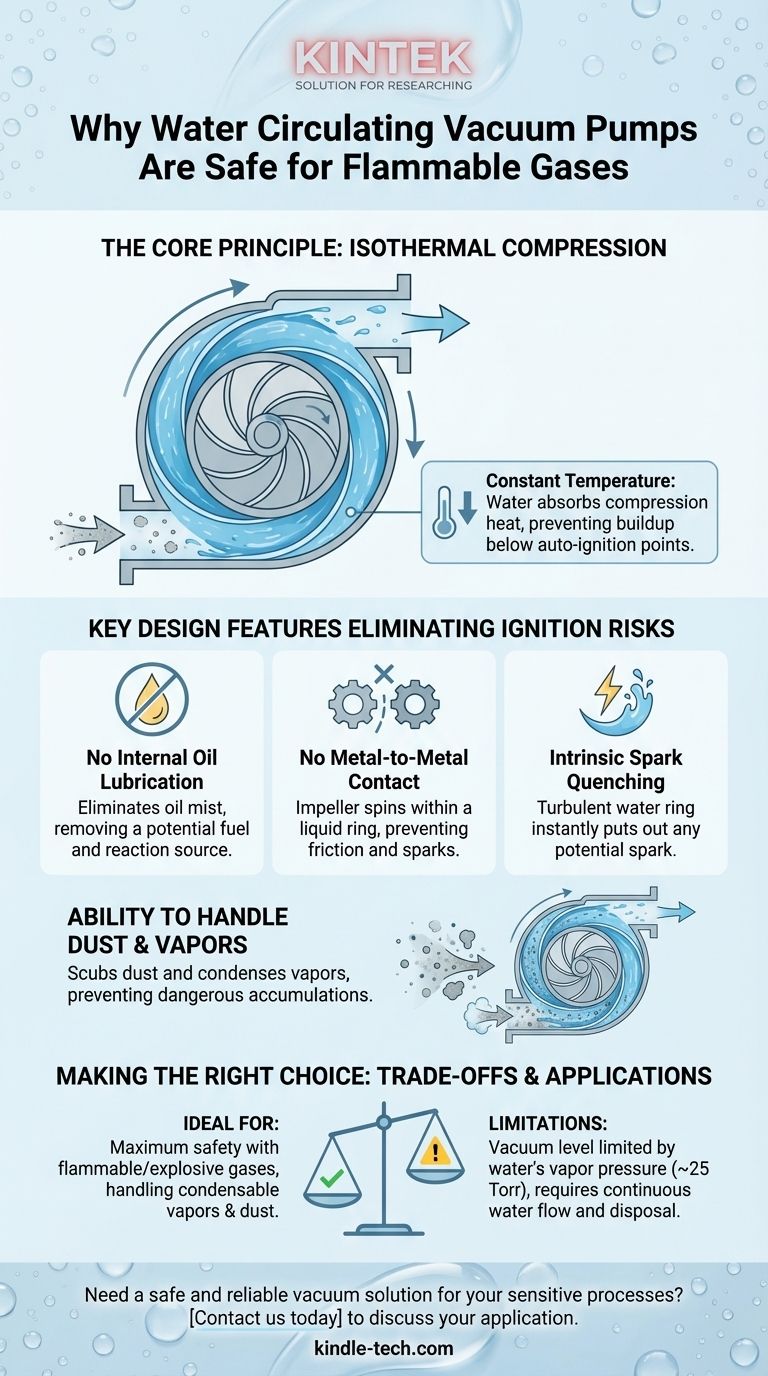

시각적 가이드
