2단 금형(Two-plate mold)은 사출 성형에서 가장 기본적이고 널리 사용되는 설계입니다. 이 금형은 일반적으로 A면과 B면이라고 불리는 두 개의 주요 부분으로 구성되며, 이 두 부분이 결합하여 부품 캐비티를 형성한 다음, 분할선(parting line)이라고 불리는 단일 평면을 따라 분리되어 완성된 부품을 이송합니다.
본질적으로 2단 금형은 단순성으로 정의됩니다. 부품과 플라스틱 공급 시스템(러너)이 분할선의 동일한 쪽에 있기 때문에 함께 이송되므로 이 설계는 비용 효율적이고 견고하지만 플라스틱을 부품 내부의 어느 위치에 주입할 수 있는지 제한합니다.
2단 금형의 구조
기능을 이해하려면 먼저 핵심 구성 요소를 이해해야 합니다. 이 설계는 효율적이고 직접적인 메커니즘의 연구입니다.
고정측 (A면)
캐비티 측이라고도 하는 이쪽 면은 사출 성형기의 고정측 플레이트에 장착됩니다. 이쪽에는 용융 플라스틱이 기계 노즐에서 직접 유입되는 스프루 부싱(sprue bushing)이 포함되어 있습니다.
이동측 (B면)
코어 측이라고도 하는 이쪽 면은 기계의 이동측 플레이트에 장착됩니다. 이쪽에는 성형된 부품이 금형이 열린 후 금형에서 밀어내는 역할을 하는 이젝터 시스템(핀, 슬리브 등)이 포함되어 있습니다.
분할선 (Parting Line)
이것은 금형이 닫혔을 때 A면과 B면이 만나는 단일 표면입니다. 금형의 분리는 오로지 이 평면을 따라 일어납니다. 이는 더 복잡한 금형 유형과 구별되는 특징적인 요소입니다.
공급 시스템 (스프루, 러너 및 게이트)
2단 금형에서는 전체 공급 시스템이 분할선에 가공됩니다. 스프루(sprue)는 노즐을 러너(runner)에 연결하며, 러너는 플라스틱을 실제 부품 캐비티로 들어가는 작은 구멍인 게이트(gate)로 안내하는 채널입니다.
2단 금형의 작동 방식
성형 사이클은 금형의 단순한 구조를 직접적으로 반영합니다. 각 단계는 명확하고 순차적입니다.
1. 클램핑 및 사출
성형기는 금형을 닫고 두 면을 엄청난 힘으로 맞물리게 합니다. 그런 다음 용융 플라스틱이 고압으로 주입되어 스프루와 러너 시스템을 통해 부품 캐비티를 채웁니다.
2. 냉각
캐비티가 채워지면 플라스틱은 압력을 받아 냉각 및 응고되기 시작하여 금형 모양을 갖춥니다. 이 냉각 단계는 전체 사이클 시간에서 중요한 부분입니다.
3. 개방 및 이송
이동측 플레이트가 뒤로 물러나면서 분할선에서 금형이 분리됩니다. 금형이 열릴 때 B면의 이젝터 시스템이 작동하여 부품, 부착된 러너 및 스프루를 단일 덩어리로 금형 밖으로 밀어냅니다.
트레이드오프 이해하기
2단 설계의 단순성은 기술 전문가가 이해해야 할 명확한 장점과 한계 세트를 제공합니다.
주요 장점: 단순성 및 비용
더 적은 구성 요소와 복잡한 기계적 작동이 없으므로 2단 금형은 설계, 제조 및 유지보수 측면에서 가장 비용 효율적입니다. 이것이 이 금형의 주요 비즈니스 이점입니다.
주요 장점: 견고성 및 속도
단순한 설계는 본질적으로 견고하며 마모되거나 고장 날 수 있는 부품이 적습니다. 이는 생산에서 높은 신뢰성으로 이어지며 다른 유형의 금형에서 요구되는 더 복잡한 작동에 비해 더 빠른 사이클 시간을 지원할 수 있습니다.
제한 사항: 게이트 위치
이것이 가장 중요한 기술적 제약입니다. 러너 시스템이 분할선에 있기 때문에 게이트도 부품의 가장자리에 있어야 합니다. 이를 엣지 게이팅(edge gating)이라고 합니다. 이는 구조적 또는 유동적 이유로 부품의 중앙이나 분할선에서 떨어진 곳에 게이트가 필요한 부품에는 적합하지 않습니다.
제한 사항: 2차 작업
응고된 러너 시스템은 이송 후에도 부품에 부착된 상태로 남아 있습니다. 이로 인해 수동 또는 로봇을 통한 2차 작업, 즉 완성된 부품에서 러너를 분리하는 작업이 필요합니다. 이 "디게이팅(degating)" 단계는 전체 생산 공정에 노동 비용과 시간을 추가합니다.
제한 사항: 재료 낭비
스프루와 러너 시스템은 폐기물 재료입니다. 이 플라스틱은 종종 분쇄하여 재사용(재활용)할 수 있지만, 특히 크고 복잡한 러너가 있는 다중 캐비티 금형에서는 공정 비효율성을 나타냅니다.
프로젝트에 적합한 선택하기
2단 금형을 선택하는 것은 부품 설계, 예산 및 생산 요구 사항에 따라 결정되는 전략적 결정입니다.
- 비용 효율성이 주요 초점이라면: 2단 금형은 낮은 공구 투자 비용과 간단한 유지보수로 인해 기본 선택 사항입니다.
- 부품 설계가 엣지 게이팅을 허용하는 경우: 이 설계는 분할선에 있는 게이트 자국이 미학적으로나 기능적으로 허용 가능한 부품에 이상적입니다.
- 단순하고 대량 생산되는 부품을 생산하는 경우: 2단 금형의 견고성과 신뢰성은 복잡한 기하학적 또는 미적 요구 사항이 없는 품목 생산을 위한 핵심 도구입니다.
- 자동 디게이팅이 우선 순위가 아닌 경우: 소량 생산이나 수동 2차 작업이 가능한 상황에서는 간단한 금형의 이점이 디게이팅 비용보다 더 클 수 있습니다.
이러한 근본적인 트레이드오프를 이해함으로써 비용, 품질 및 생산 속도 간의 효율적인 균형을 보장하는 올바른 공구를 자신 있게 지정할 수 있습니다.
요약표:
| 측면 | 2단 금형 특성 |
|---|---|
| 설계 | 단일 분할선을 따라 분리되는 두 개의 면(A면 및 B면). |
| 공급 시스템 | 스프루, 러너 및 게이트가 모두 분할선에 위치함. |
| 주요 장점 | 단순성, 낮은 비용, 견고성 및 신뢰성. |
| 주요 제한 사항 | 게이트 위치가 부품 가장자리(엣지 게이팅)로 제한됨. |
| 이송 후 | 부품과 러너가 함께 이송되므로 2차 디게이팅 작업이 필요함. |
다음 사출 성형 프로젝트 개발 준비가 되셨나요?
올바른 금형 설계를 선택하는 것은 비용, 품질 및 생산 효율성의 균형을 맞추는 데 중요합니다. KINTEK은 귀하의 R&D 및 생산 프로세스를 지원하는 데 필요한 실험실 장비 및 소모품을 전문으로 제공하여 성공을 위한 올바른 도구를 갖추도록 보장합니다.
최적의 결과를 얻을 수 있도록 도와드리겠습니다. 저희의 전문 지식은 특정 응용 분야에 맞는 완벽한 솔루션을 선택하는 데 도움을 드릴 수 있습니다.
지금 바로 전문가에게 문의하여 프로젝트 요구 사항에 대해 논의하세요!

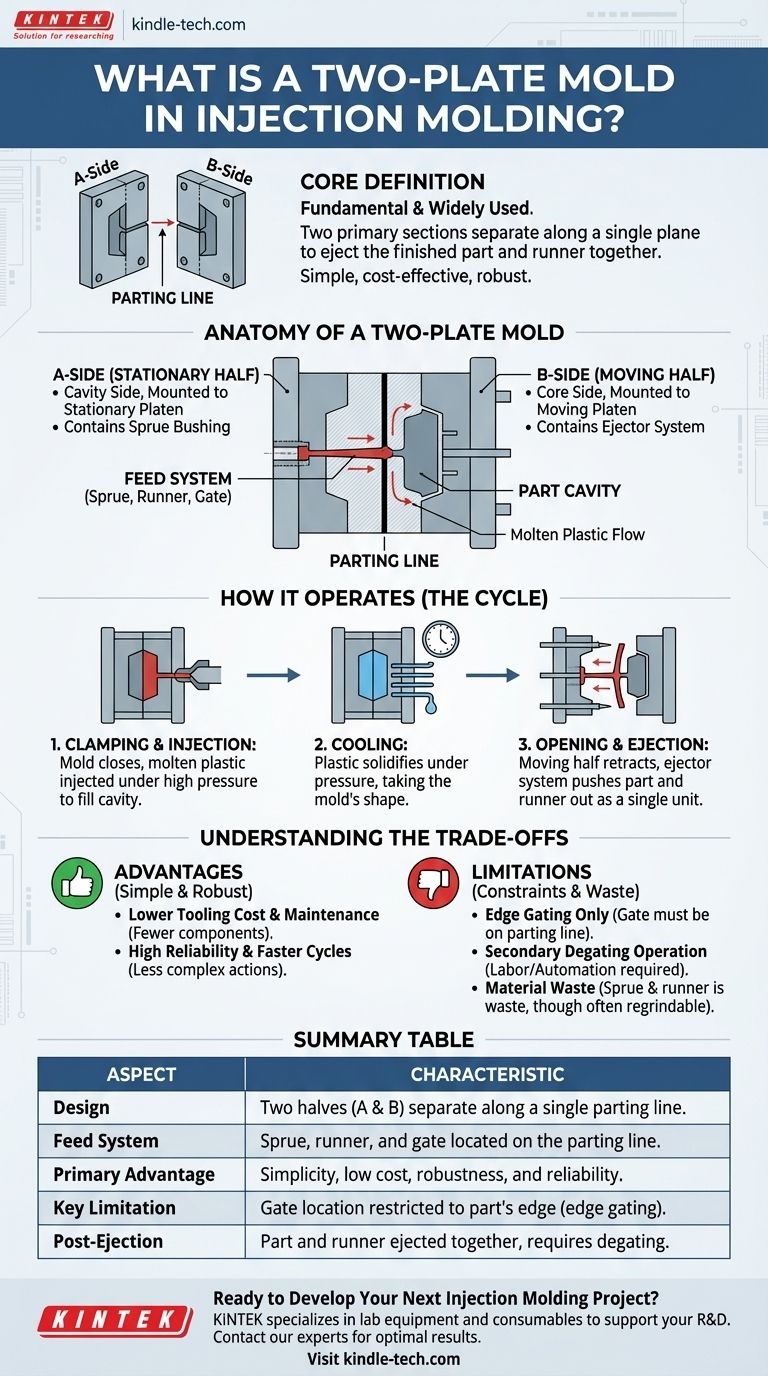

시각적 가이드
