핵심적으로, 브레이징용 유도 가열은 두 금속 부품이 접합되는 특정 영역만을 가열하기 위해 전자기장을 사용하는 매우 정밀하고 신속한 제조 공정입니다. 전체 어셈블리를 가열하는 방식과 달리, 유도는 접합부를 목표로 하여 필러 금속(브레이징 합금)이 녹아 모세관 현상을 통해 흐르게 하여 냉각 시 매우 강력한 결합을 생성합니다.
유도 브레이징의 근본적인 장점은 가열 방식뿐만 아니라 가열하지 않는 부분에 있습니다. 에너지를 접합부에 직접 집중시킴으로써, 탁월한 속도, 제어 및 반복성을 제공하여 민감한 부품을 원치 않는 열 노출로부터 보호합니다.
유도 브레이징 작동 방식
유도 가열은 비접촉 공정입니다. 불꽃이나 용광로 요소와 같은 외부 열원을 적용하는 대신, 전자기학 원리를 이용하여 접합되는 부품 내부에 직접 열을 발생시킵니다.
유도 코일의 역할
이 과정은 일반적으로 구리 튜브로 만들어진 맞춤형 유도 코일로 시작됩니다. 이 코일을 통해 고주파 교류(AC)가 흐릅니다.
이 전류는 코일 내부와 주변 공간에 강력하고 빠르게 교류하는 자기장을 생성합니다.
와전류로 열 발생
브레이징할 금속 어셈블리가 이 자기장 안에 놓이면, 자기장은 금속 자체 내부에 순환하는 전류를 유도합니다. 이를 와전류라고 합니다.
금속 부품의 고유한 전기 저항은 이러한 와전류의 흐름에 저항하여 즉시 강렬하고 국부적인 열을 발생시킵니다. 이는 표면 자체가 뜨거워지지 않고 자기 스토브 상판이 냄비를 가열하는 것과 동일한 원리입니다.
작동 중인 브레이징 공정
작동 단계는 간단하고 빠릅니다. 부품은 브레이징 합금이 접합부에 미리 배치된 상태로 조립되며, 종종 링 또는 페이스트 형태로 사용됩니다.

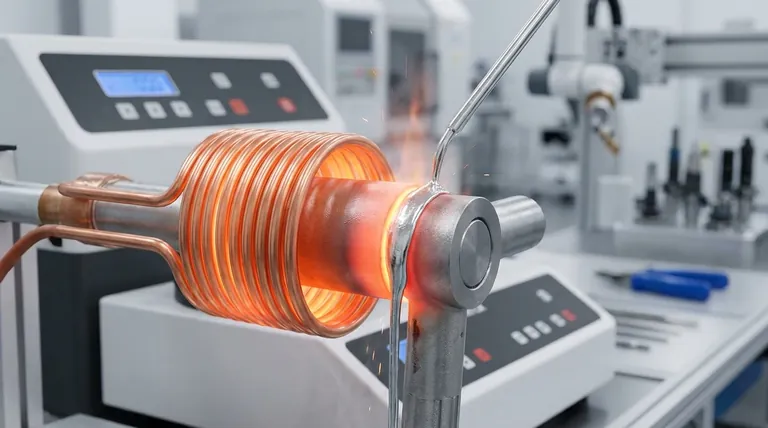

어셈블리는 유도 코일 내부에 배치되고, 몇 초 동안 전원이 인가되면 접합부 영역은 빠르게 브레이징 온도에 도달합니다. 합금이 녹아 접합부로 흘러 들어가고, 전원이 차단되면 부품이 냉각되어 접합부가 굳어집니다.
기존 방식 대비 주요 장점
전체 어셈블리가 장시간 구워지는 용광로 브레이징과 같은 방식과 비교할 때, 유도의 독특한 이점이 명확해집니다.
정밀하고 국부적인 가열
이것이 가장 중요한 장점입니다. 유도는 접합부 근처의 금속만 가열합니다. 이는 전기 기계 부품 또는 인접한 플라스틱, 전자 부품 또는 열처리 구역이 용광로의 광범위한 열로 인해 손상될 수 있는 어셈블리에 매우 중요합니다.
비교할 수 없는 속도와 처리량
유도 가열 사이클은 분 또는 시간이 아닌 초 단위로 측정됩니다. 이는 대량 자동화 생산 라인에 직접 통합하기에 이상적이며, 배치 기반 용광로 공정에 비해 처리량을 크게 증가시킵니다.
뛰어난 반복성과 품질 관리
유도 공정은 전자적으로 제어됩니다. 전력 수준, 주파수 및 가열 시간은 정밀하게 설정할 수 있으며 편차 없이 수천 번 반복될 수 있습니다. 이는 인간의 오류를 최소화하면서 매우 일관되고 신뢰할 수 있는 접합을 가능하게 합니다.
향상된 에너지 효율성 및 안전성
에너지가 짧은 시간 동안만 적용되고 작은 영역에 집중되기 때문에 유도 브레이징은 훨씬 더 에너지 효율적입니다. 또한 개방된 불꽃이 없고 주변 열이 훨씬 적어 더 안전한 작업 환경을 조성합니다.
장단점 이해하기
강력하지만 유도 브레이징이 만능 해결책은 아닙니다. 그 효과는 특정 물리적 및 경제적 요인과 관련이 있습니다.
초기 장비 투자
유도 전원 공급 장치 및 맞춤 제작 코일에 대한 초기 비용은 상당할 수 있습니다. 이 방법은 투자 수익이 명확한 대량 생산에 가장 적합합니다.
부품 형상에 대한 의존성
부품의 모양은 유도 코일의 설계를 결정합니다. 강력한 접합을 위해서는 가열이 균일해야 합니다. 복잡하거나 불규칙한 형상은 접합 영역을 고르게 가열하는 코일을 설계하기 어렵게 만들 수 있습니다.
대량 처리에 부적합
용광로 브레이징은 단일 배치에서 수천 개의 작고 민감하지 않은 부품을 동시에 처리하는 데 탁월합니다. 유도는 직렬 공정으로, 한 번에 하나의 어셈블리를 처리하므로 이러한 유형의 대량 생산에는 효율성이 떨어집니다.
귀하의 애플리케이션에 적합한 선택
올바른 브레이징 방법을 선택하는 것은 품질, 수량 및 구성 요소의 특성에 대한 특정 목표에 전적으로 달려 있습니다.
- 고용량 자동화 생산이 주요 목표인 경우: 유도는 속도와 생산 라인에 대한 원활한 통합으로 인해 우수한 선택입니다.
- 열에 민감한 부품이 있는 어셈블리 접합이 주요 목표인 경우: 유도의 정밀하고 국부적인 가열은 손상을 방지하기 위한 유일한 실행 가능한 옵션인 경우가 많습니다.
- 비용 효율적인 소량 생산이 주요 목표인 경우: 맞춤형 툴링이 필요 없는 기존 토치 또는 용광로 브레이징이 더 경제적일 수 있습니다.
- 대량의 단순 부품 처리가 주요 목표인 경우: 용광로 브레이징은 유도가 따라올 수 없는 규모의 효율성을 제공합니다.
표적 에너지 원리를 이해함으로써 유도 브레이징을 활용하여 제조 공정에서 탁월한 속도, 정밀도 및 품질을 달성할 수 있습니다.
요약 표:
| 특징 | 유도 브레이징 | 기존 방식 (예: 용광로) |
|---|---|---|
| 가열 방식 | 국부 전자기 유도 | 전체 어셈블리 가열 |
| 사이클 시간 | 초 | 분 ~ 시간 |
| 열 제어 | 매우 정밀하고 반복 가능 | 덜 정밀하고 광범위한 열 노출 |
| 이상적인 용도 | 대량 자동화, 열에 민감한 부품 | 소량 또는 대량의 단순 부품 |
| 에너지 효율성 | 높음 (표적 에너지) | 낮음 (광범위한 가열) |
