사출 성형에서, 금형(mold)은 제조 공정에 사용되는 전체 복잡한 공구 조립체를 의미합니다. 금형 캐비티(mold cavity)는 최종적으로 만들고자 하는 부품과 정확히 같은 모양으로 파여진 금형 내의 특정 빈 공간입니다.

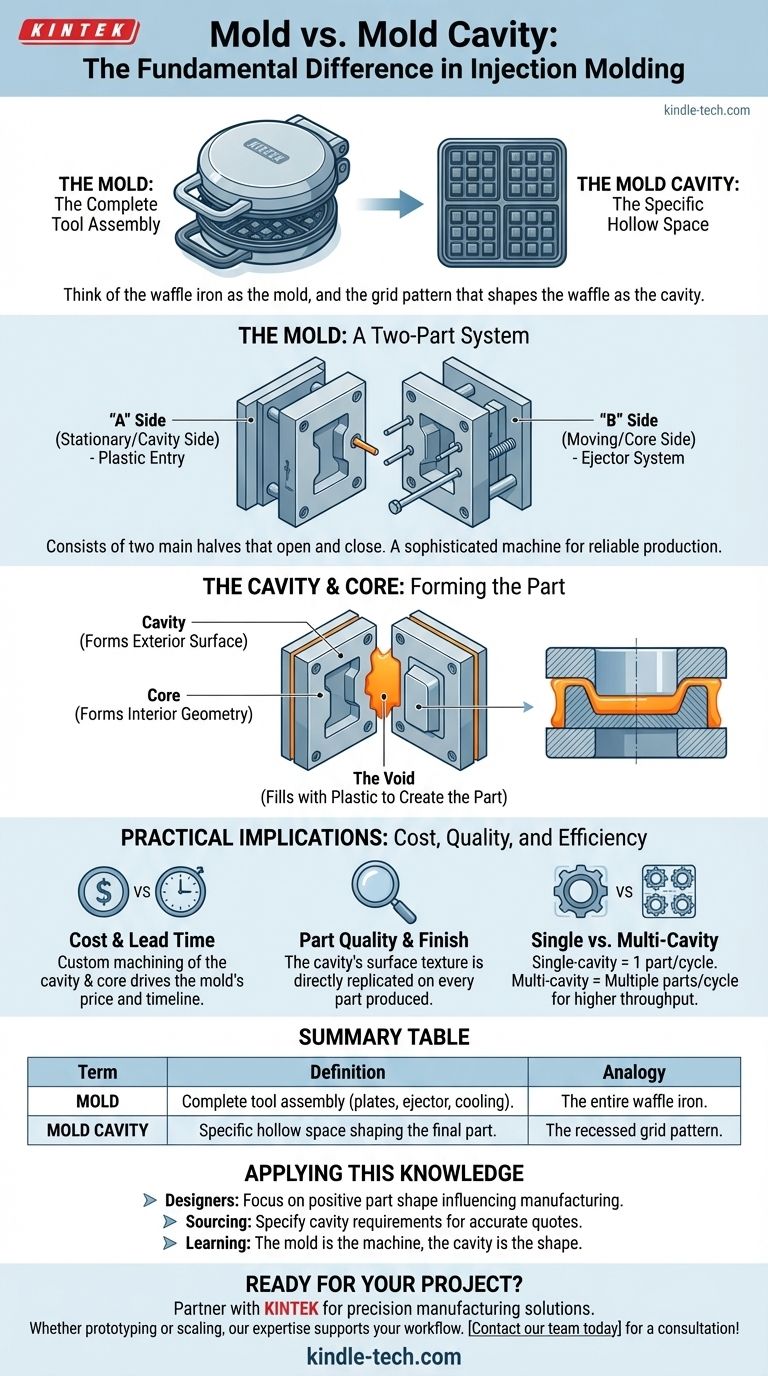

차이점을 이해하는 가장 간단한 방법은 비유를 통한 것입니다. 금형은 손잡이, 경첩, 플레이트를 포함한 전체 와플 메이커입니다. 금형 캐비티는 와플에 모양을 부여하는 내부에 오목하게 파인 격자 패턴일 뿐입니다.
금형: 완전한 툴링 시스템
이러한 구별을 이해하려면 금형이 단순한 금속 블록이 아니라는 점을 먼저 인식해야 합니다. 이는 단일 목적을 위해 설계된 많은 상호 연결된 부품으로 구성된 정교한 기계 장치입니다. 즉, 부품을 반복적으로 안정적으로 생산하는 것입니다.
두 부분으로 구성된 조립체로서의 금형
일반적인 사출 금형은 두 개의 주요 반쪽으로 구성됩니다. 이들은 종종 "A" 측과 "B" 측이라고 불립니다.
"A" 측은 고정 측 또는 캐비티 측이라고도 하며, 성형기의 고정 플래튼에 장착되고 용융 플라스틱이 들어가는 경로를 포함합니다.
"B" 측은 이동 측 또는 코어 측이라고도 하며, 이동 플래튼에 장착됩니다. 이 측은 일반적으로 완성된 부품이 냉각된 후 금형에서 밀어내는 이젝터 시스템을 포함합니다.
캐비티와 코어: 음의 공간 형성
금형 캐비티라는 용어는 기술적으로 플라스틱 부품의 외부, 미관 표면을 형성하는 오목한 영역을 의미하며, 일반적으로 금형의 "A" 측에 있습니다.
캐비티와 함께 작동하는 것은 코어이며, 이는 부품의 내부 형상을 형성하는 "B" 측의 돌출된 부분입니다.
금형이 닫히면 캐비티와 코어 사이의 공간이 최종 부품의 정확한 음의 모양을 만듭니다. 용융 플라스틱으로 채워지는 것이 바로 이 빈 공간입니다.
실제적인 의미 이해
금형과 캐비티를 구별하는 것은 단순히 의미론적인 문제가 아닙니다. 이는 비용, 품질 및 생산 효율성에 직접적인 영향을 미칩니다.
비용 및 리드 타임에 미치는 영향
금형 베이스 및 기타 표준 구성 요소는 종종 미리 제작됩니다. 새 금형의 진정한 비용 및 시간 동인은 캐비티와 코어의 맞춤형 가공입니다.
언더컷, 미세한 디테일, 필요한 표면 마감과 같은 이러한 기능의 복잡성은 전체 금형 공구의 가격과 리드 타임을 직접적으로 결정합니다.
부품 품질에 미치는 영향
캐비티와 코어의 벽은 용융 플라스틱이 닿는 부분입니다. 따라서 캐비티의 표면 마감은 부품의 표면 마감으로 직접 이어집니다.
고도로 연마된 캐비티는 광택 있는 부품을 만들고, 질감이 있는 캐비티는 질감이 있는 부품을 만듭니다. 캐비티의 모든 결함은 생산되는 모든 단일 부품에 복제됩니다.
단일 캐비티 금형 대 다중 캐비티 금형
하나의 금형은 하나 이상의 캐비티를 갖도록 설계될 수 있습니다.
단일 캐비티 금형은 사이클당 하나의 부품을 생산합니다. 다중 캐비티 금형은 사이클당 여러 부품을 생산하여 생산 처리량을 크게 증가시킵니다. 이 결정은 높은 초기 툴링 비용과 대량 생산 시 낮은 부품당 비용 사이의 핵심적인 절충점입니다.
이것을 프로젝트에 적용하기
이러한 용어를 이해하면 디자이너, 엔지니어 및 제조업체와 효과적으로 소통할 수 있습니다. 이 지식을 사용하여 결정을 내리세요.
- 주요 초점이 새 부품을 설계하는 경우: 양의 모양을 설계하고 있으며, 이는 음의 캐비티와 코어에 의해 생성되어야 하므로 제조 가능성 설계 규칙에 영향을 미친다는 점을 기억하세요.
- 주요 초점이 제조를 조달하는 경우: 완전한 금형에 대한 정확한 견적을 얻기 위해 캐비티(표면 마감, 캐비티 수)에 대한 요구 사항을 명시하세요.
- 주요 초점이 단순히 학습하는 경우: 이 아이디어를 확고히 하세요. 금형은 기계이고, 캐비티는 그 안에 모양을 정의하는 빈 공간입니다.
이러한 근본적인 구별을 마스터하는 것이 현대 제조의 언어를 구사하는 첫 번째 단계입니다.
요약 표:
| 용어 | 정의 | 비유 |
|---|---|---|
| 금형(Mold) | 플레이트, 이젝터 시스템, 냉각 채널을 포함한 완전한 공구 조립체. | 전체 와플 메이커. |
| 금형 캐비티(Mold Cavity) | 금형 내에서 최종 부품의 모양을 형성하는 특정 빈 공간. | 와플 메이커 내부의 오목한 격자 패턴. |
