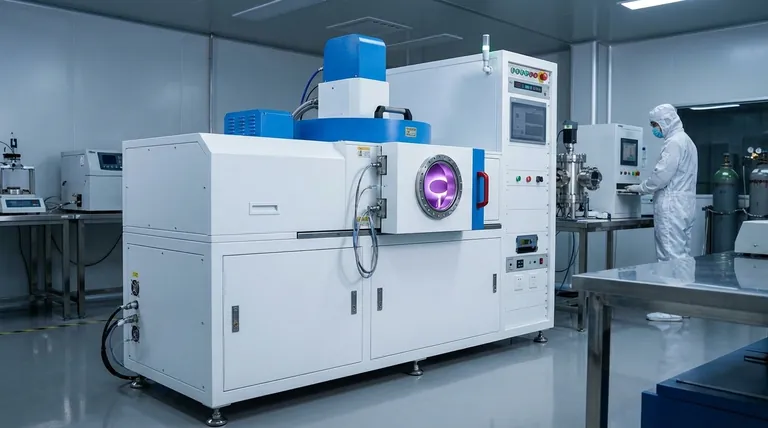

요약하자면, RF 스퍼터링은 라디오 주파수(RF) 전원을 사용하여 타겟 재료의 원자를 기판 위로 방출시키는 다목적 박막 증착 기술입니다. 단순한 DC 스퍼터링과 달리, 이 방법은 세라믹이나 산화물과 같이 전기를 전도하지 않는 재료에서 박막을 증착할 수 있는 고유한 능력을 가지고 있습니다.
RF 스퍼터링이 해결하는 핵심 문제는 절연성 재료를 스퍼터링할 때 발생하는 "전하 축적(charge-up)" 효과입니다. 전압을 빠르게 교번함으로써 타겟 표면에 양전하가 쌓이는 것을 방지하고, 비전도성 박막의 지속적이고 안정적인 증착을 가능하게 합니다.
근본적인 과제: 절연체 스퍼터링
기본적인 스퍼터링 작동 방식
스퍼터링은 물리적 기상 증착(PVD)의 한 유형입니다. 이 공정은 일반적으로 아르곤인 불활성 기체로 채워진 진공 챔버 내에서 진행됩니다.
고전압이 인가되어 플라즈마 상태가 형성됩니다. 플라즈마는 양전하를 띤 아르곤 이온(Ar+)과 자유 전자를 포함하는 활성화된 상태의 아르곤 기체입니다.
이러한 에너지를 가진 양이온들은 타겟이라고 불리는 소스 재료를 향해 가속됩니다. 이들은 타겟을 충분한 힘으로 폭격하여 원자를 튕겨내는 과정을 "스퍼터링"이라고 합니다. 이렇게 방출된 타겟 원자들은 챔버를 통과하여 기판(실리콘 웨이퍼나 유리 조각 등) 위에 증착되어 박막을 형성합니다.
DC 스퍼터링의 "전하 축적" 문제
가장 단순한 형태인 직류(DC) 스퍼터링에서는 타겟에 일정한 음극 전압을 가하여 양전하를 띤 아르곤 이온을 끌어당깁니다. 이는 금속과 같은 전도성 타겟에는 완벽하게 작동합니다.
하지만 타겟이 절연 재료(유전체)인 경우, 이 과정은 빠르게 실패합니다. 양이온의 지속적인 폭격으로 인해 타겟 표면에 양전하가 축적됩니다. 재료가 이 전하를 빼낼 수 없기 때문에, 표면은 결국 너무 양전하를 띠게 되어 들어오는 아르곤 이온을 밀어내고 스퍼터링 공정을 완전히 중단시킵니다.
RF 스퍼터링이 해결책을 제공하는 방법
교류(AC)의 역할
RF 스퍼터링은 일정한 DC 전압을 고주파 교류(AC) 전원 공급 장치로 대체하여 전하 축적 문제를 해결합니다. 이는 타겟의 전압을 음극에서 양극으로 빠르게 전환시킵니다.
업계 표준 주파수는 13.56MHz이며, 이는 전하 축적을 방지하기에 충분히 빠르면서도 플라즈마를 효율적으로 유지합니다.
음극 주기: 재료 스퍼터링
AC 주기의 음극 절반 동안 타겟은 음전하를 띱니다. 이는 DC 스퍼터링과 동일하게 작동합니다.
음극 전위는 플라즈마에서 무겁고 양전하를 띤 아르곤 이온을 끌어당겨 타겟을 폭격하고 원자를 튕겨내어 기판 위에 증착되도록 합니다.
양극 주기: 표면 중화
주기의 짧은 양극 절반 동안 타겟은 양전하를 띠게 됩니다.
이 양전위는 스퍼터링 이온을 끌어당기는 대신, 플라즈마에서 가볍고 이동성이 높은 전자를 끌어당깁니다. 이 전자들은 타겟 표면으로 쇄도하여 이전 음극 주기 동안 축적된 양전하를 즉시 중화시킵니다. 이는 표면을 "재설정"하여 다음 스퍼터링 주기를 준비하게 합니다.
장단점 이해하기
장점: 탁월한 재료 다양성
RF 스퍼터링의 주요 장점은 금속, 반도체, 그리고 가장 중요하게는 절연체 및 유전체를 포함하여 거의 모든 재료를 증착할 수 있다는 점입니다. 이는 광학 코팅 및 반도체 제조와 같은 응용 분야에 필수적입니다.
단점: 느린 증착 속도
일반적으로 RF 스퍼터링은 DC 스퍼터링에 비해 증착 속도가 느립니다. 양극 주기는 증착이 아닌 중화에 사용되므로 전체 효율이 감소합니다. 간단한 전도성 금속을 증착하는 경우, DC 스퍼터링이 훨씬 빠르고 비용 효율적인 선택인 경우가 많습니다.
단점: 시스템 복잡성 및 비용
RF 스퍼터링 시스템은 DC 시스템보다 복잡합니다. 플라즈마에 효율적으로 전력을 전달하기 위해 특수 RF 전원 공급 장치와 임피던스 매칭 네트워크가 필요합니다. 이러한 추가적인 복잡성으로 인해 장비의 전체 비용이 증가합니다.
목표에 맞는 올바른 선택하기
- 전도성 재료(예: 금, 알루미늄, 티타늄) 증착에 중점을 둔다면: DC 스퍼터링이 일반적으로 더 빠르고, 간단하며, 경제적인 방법입니다.
- 절연 재료(예: 이산화규소, 산화알루미늄, 질화티타늄) 증착에 중점을 둔다면: RF 스퍼터링은 전하 축적 효과를 피하기 위해 필수적이고 표준적인 기술입니다.
- 복잡한 합금이나 고융점 재료로 박막을 만드는 데 중점을 둔다면: 스퍼터링 일반(RF 및 DC 모두)은 열 증착에 비해 더 나은 박막 접착력과 조성 제어를 제공하는 우수한 방법입니다.
궁극적으로 RF 스퍼터링은 절연체의 근본적인 전기적 한계를 극복함으로써 첨단 재료 및 장치 제작을 가능하게 하는 필수적인 도구입니다.
요약표:
| 특징 | RF 스퍼터링 | DC 스퍼터링 |
|---|---|---|
| 타겟 재료 | 도체 및 절연체 (예: 세라믹, 산화물) | 주로 도체 (예: 금속) |
| 핵심 메커니즘 | 교류(AC, 13.56 MHz) | 직류(DC) |
| 전하 축적 해결? | 예 | 아니요 |
| 증착 속도 | 느림 | 빠름 |
| 비용 및 복잡성 | 높음 | 낮음 |
