PECVD의 주요 예시는 무선 주파수 플라즈마 강화 화학 기상 증착(RF-PECVD)으로, 첨단 전자 장치를 위한 수직 그래핀과 같은 재료의 성장을 정밀하게 제어하는 데 사용되는 고효율 기술입니다. 이 방법은 특정 박막을 다양한 응용 분야에 증착하도록 설계된 고밀도 플라즈마 CVD(HDP-CVD) 및 마이크로파 ECR-PECVD를 포함한 여러 특수 PECVD 공정 중 하나입니다.
PECVD는 단일 공정이 아니라 기존 방식보다 훨씬 낮은 온도에서 고품질 박막을 증착하기 위해 에너지를 공급받은 플라즈마를 사용하는 일련의 기술입니다. 이러한 핵심 이점 덕분에 현대 전자 제품, 광학 및 미세 전기 기계 시스템(MEMS) 제조에 필수적입니다.

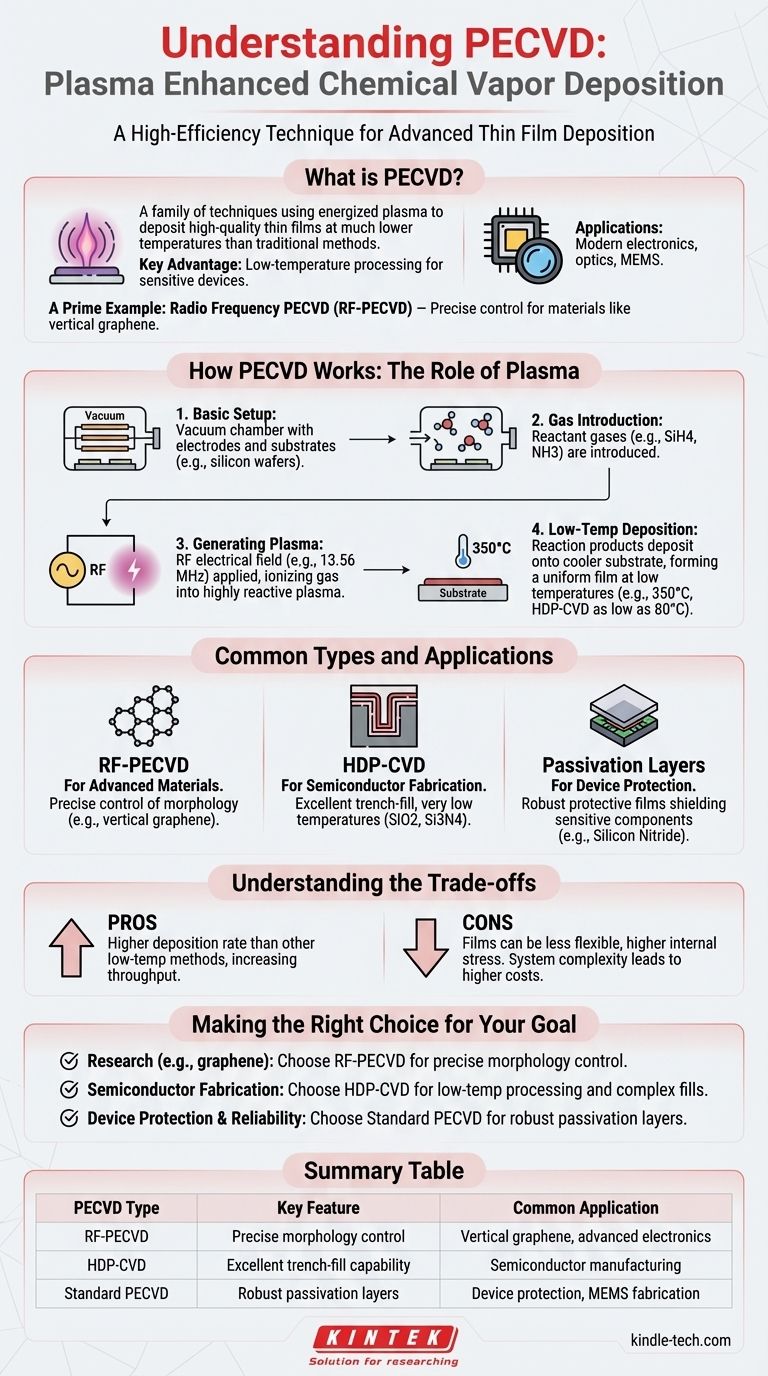

PECVD의 작동 방식: 플라즈마의 역할
PECVD의 예를 이해하려면 먼저 핵심 원리, 즉 극심한 열 없이 화학 반응을 유도하기 위해 플라즈마를 사용하는 방법을 파악해야 합니다.
기본 설정
PECVD 시스템은 두 개의 평행한 전극을 포함하는 진공 챔버로 구성됩니다. 실리콘 웨이퍼와 같은 기판은 이 전극 중 하나 위에 놓입니다. 그런 다음 반응성 가스가 챔버로 도입됩니다. 예를 들어, 질화규소(Si3N4)를 증착하기 위해 실란(SiH4) 및 암모니아(NH3) 가스가 사용될 수 있습니다.
플라즈마 생성
일반적으로 13.56MHz의 무선 주파수(RF)인 전기장이 전극에 걸립니다. 이 에너지는 가스를 이온화하여 원자에서 전자를 제거하고 플라즈마라고 하는 매우 반응성이 높은 물질 상태를 생성합니다. 이 플라즈마는 반응성 가스를 분해하고 화학 반응을 유도하는 데 필요한 에너지를 제공하며, 이는 다른 방법으로는 매우 높은 온도가 필요했을 작업입니다.
저온 장점
반응 생성물은 더 차가운 기판 위에 증착되어 얇고 균일한 막을 형성합니다. 이는 비교적 낮은 온도, 종종 350°C 정도에서 발생하며, HDP-CVD와 같은 일부 특수 버전에서는 80°C까지 낮아집니다. 이것이 PECVD의 결정적인 이점입니다. 이 방법을 통해 다른 CVD 방식의 고온을 견딜 수 없는 재료 및 장치에 박막을 증착할 수 있습니다.
일반적인 유형 및 응용 분야
"PECVD"라는 용어는 공정 범주를 설명합니다. 사용하는 특정 예시는 목표에 따라 완전히 달라집니다.
첨단 재료를 위한 RF-PECVD
언급했듯이, RF-PECVD는 널리 사용되는 변형입니다. 차세대 디스플레이나 센서를 위해 완벽하게 정렬된 수직 그래핀을 성장시키는 것과 같이 새로운 재료의 형태(morphology)를 정밀하게 제어하는 능력으로 인해 큰 주목을 받고 있습니다.
반도체 제조를 위한 HDP-CVD
고밀도 플라즈마 화학 기상 증착(HDP-CVD)은 훨씬 더 밀도가 높은 플라즈마를 사용하는 PECVD의 한 버전입니다. 이는 훨씬 더 낮은 공정 온도를 가능하게 하며 현대적인 마이크로칩 제조에 필수적입니다.
그 핵심 강점은 우수한 트렌치 채움 능력(trench-fill capabilities)을 가진 필름을 생성하는 것으로, 실리콘 웨이퍼 위의 미세한 트렌치와 복잡한 3D 구조를 균일하게 코팅할 수 있음을 의미합니다. 이 방식으로 증착되는 일반적인 필름에는 이산화규소(SiO2) 및 질화규소(Si3N4)가 포함됩니다.
패시베이션 및 보호층
PECVD의 가장 일반적인 산업 응용 분야 중 하나는 패시베이션층(passivation layers)을 만드는 것입니다. 이는 종종 질화규소로 이루어진 보호 필름으로, 칩 위의 민감한 전자 부품을 습기, 오염 및 물리적 손상으로부터 보호합니다. 또한 MEMS 제조에서 하드 마스킹 및 희생층 생성에도 사용됩니다.
상충 관계 이해
PECVD는 강력하지만 만능 해결책은 아닙니다. 이를 사용하는 결정에는 특정 절충이 수반됩니다.
증착 속도 대 박막 품질
PECVD는 일반적으로 저압 CVD(LPCVD)와 같은 다른 저온 방식보다 더 높은 증착 속도를 제공합니다. 이는 제조 처리량(throughput)을 높입니다. 그러나 PECVD로 생성된 필름은 고온에서 성장된 필름에 비해 유연성이 떨어지고 내부 응력이 더 높을 수 있으며, 이는 장치 설계 중에 관리해야 합니다.
시스템 복잡성
PECVD 장비는 본질적으로 복잡합니다. RF 전원 공급 장치, 진공 펌프 및 정교한 가스 처리 시스템이 필요합니다. 이러한 복잡성은 간단한 열 증착 시스템에 비해 더 높은 자본 및 유지 보수 비용으로 이어집니다.
목표에 맞는 올바른 선택
올바른 증착 방법을 선택하는 것은 최종 장치의 요구 사항에 전적으로 달려 있습니다.
- 주요 초점이 첨단 재료 연구(예: 그래핀)인 경우: RF-PECVD는 재료 형태를 제어하는 데 필요한 정밀한 제어를 제공합니다.
- 주요 초점이 현대적인 반도체 제조인 경우: HDP-CVD는 저온 공정 능력과 복잡한 지형 특징을 채우는 능력 때문에 필수적입니다.
- 주요 초점이 장치 보호 및 안정성인 경우: 표준 PECVD는 질화규소(Si3N4)와 같은 강력한 패시베이션층을 증착하는 산업 표준입니다.
궁극적으로 특정 유형의 PECVD를 이해하면 더 효율적이고 안정적인 차세대 장치를 구축하기 위한 올바른 도구를 선택할 수 있습니다.
요약표:
| PECVD 유형 | 주요 특징 | 일반적인 응용 분야 |
|---|---|---|
| RF-PECVD | 정밀한 형태 제어 | 수직 그래핀, 첨단 전자 장치 |
| HDP-CVD | 우수한 트렌치 채움 능력 | 반도체 제조 |
| 표준 PECVD | 강력한 패시베이션층 | 장치 보호, MEMS 제조 |
