평면 및 회전 스퍼터링 타겟 비교

스퍼터링 타겟 소개

정의 및 유형

평면 타겟과 회전 타겟은 재료 연구에 사용되는 스퍼터링 타겟의 두 가지 주요 범주를 나타냅니다.이러한 타겟은 다양한 증착 공정의 기반이 되며, 각각 고유한 구조적 및 기능적 특성을 연구 결과에 기여합니다.

평면 타겟이라고도 하는 평면 타겟은 일반적으로 단일의 균질한 재료로 구성됩니다.타겟은 타겟 챔버 내에 정적으로 배치되어 스퍼터링 증착 및 이온 빔 폭격과 같은 공정을 거칩니다.설계가 단순하기 때문에 기존 시스템에 바로 통합할 수 있어 사용 편의성과 높은 수준의 공정 제어가 모두 용이합니다.

반면에 회전 타겟은 스퍼터링 공정 중에 회전하도록 설계되었습니다.이러한 회전 동작은 타겟 표면 전체에 재료가 보다 균일하게 분포되도록 하여 평면 타겟에서 볼 수 있는 국부적인 소비 패턴을 완화합니다.회전 타겟의 동적 특성은 재료 활용도를 향상시킬 뿐만 아니라 더 복잡한 실험 설정에 활용할 수 있는 수준의 복잡성을 도입합니다.

두 가지 유형의 타겟은 작동 메커니즘이 근본적으로 다르지만 정밀한 재료 증착을 가능하게 한다는 공통된 목표를 공유합니다.고유한 특성으로 인해 기초 연구부터 산업 규모 생산에 이르기까지 다양한 응용 분야에 적합하며, 각각 특정 요구 사항과 실험적 제약 조건에 부합합니다.

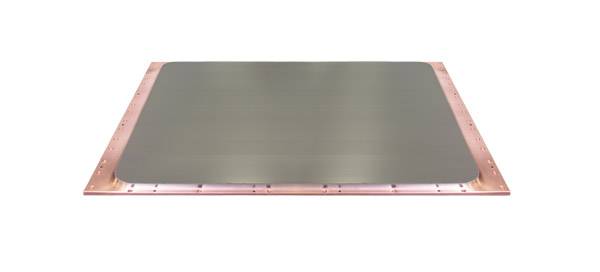

평면 타겟의 특징

구조 및 사용법

순수한 재료로 세심하게 제작된 평면 타겟은 타겟 챔버로 알려진 제어된 환경 내에 전략적으로 배치됩니다.이러한 타겟은 스퍼터링 증착 및 이온 빔 충격을 위해 설계된 실험 설정에서 기본 구성 요소로 사용됩니다.구조가 단순하기 때문에 이러한 공정에서 중요한 역할을 하며, 기판 위에 재료를 정밀하게 레이어링하는 것을 용이하게 합니다.

스퍼터링 증착에서는 평평한 타겟에 이온이 가해져 타겟 표면의 원자가 방출된 후 근처의 기판에 증착됩니다.이 방법은 결함을 최소화하면서 고품질의 균일한 필름을 생산할 수 있다는 점에서 특히 높은 평가를 받고 있습니다.마찬가지로, 이온 빔 조사 실험에서 평면 타겟은 이온이 향하는 주요 표면 역할을 하여 원자 수준에서 물질 상호 작용을 연구할 수 있습니다.

이러한 실험에서 평면 타겟을 활용하는 것은 단순히 편의성의 문제가 아니라 정밀한 제어와 재현성의 필요성에 따른 것입니다.각 타겟은 실험의 가혹한 조건에서도 무결성을 유지하도록 설계되어 정확하고 일관성 있는 결과를 보장합니다.세부 사항에 대한 이러한 세심한 관심은 재료 과학에 대한 이해를 높이고 새로운 기술을 개발하는 데 있어 평면 타겟의 중요성을 강조합니다.

장점

평면 타겟은 다양한 재료 연구 분야에서 선호되는 다양한 이점을 제공합니다.주요 장점 중 하나는 단순성과 다용도성 .이러한 타겟은 설계가 간단하여 타겟 챔버 내에서 설치 및 작동이 용이합니다.이러한 단순성은 설정의 복잡성을 줄여 운영상의 문제를 줄이고 유지보수 요구 사항을 낮출 수 있습니다.

또한 플랫 타겟은 필름 레이어의 균일성과 반복성 필름 층의 균일성 및 반복성 .평면 타겟의 일관된 특성은 재료가 표면 전체에 고르게 분포되도록 보장하며, 이는 고품질 필름 층을 만드는 데 매우 중요합니다.이러한 균일성은 반도체 제조 및 박막 코팅과 같이 필름의 특성을 정밀하게 제어해야 하는 애플리케이션에서 특히 중요합니다.

평면 타겟은 구조적으로 단순할 뿐만 아니라 활용도가 매우 높습니다.금속, 합금, 화합물 등 다양한 재료로 제작할 수 있어 연구자들이 다양한 재료 특성과 응용 분야를 탐구할 수 있습니다.이러한 다용도성 덕분에 평면 타겟은 스퍼터링 증착에서 이온 빔 폭격에 이르기까지 다양한 실험에 유연한 옵션이 될 수 있습니다.

이러한 장점에도 불구하고 평면 타겟은 재료가 소모됨에 따라 줄무늬 크레이터가 형성되어 타겟 활용률이 낮아지는 등의 한계가 있다는 점에 유의하는 것이 중요합니다.그러나 단순성과 필름 균일성 및 반복성 측면에서 제공하는 이점으로 인해 재료 연구에 유용한 도구가 될 수 있습니다.

단점

평면 스퍼터링 타겟의 주요 단점은 다음과 같습니다. 낮은 타겟 활용률 일반적으로 약 20%에 머물러 있습니다.이러한 비효율성의 원인은 주로 줄무늬 분화구 형성 줄무늬 크레이터가 형성됩니다.타겟에 이온이 가해지면서 나타나는 이러한 크레이터는 고르지 않은 침식 패턴으로 이어져 스퍼터링에 사용할 수 있는 유효 표면적을 크게 감소시킵니다.

100개의 재료 단위당 20개만 효과적으로 활용되고 나머지 80개는 크레이터로 인해 낭비되거나 효율이 떨어진다고 생각하면 이해가 쉬울 것입니다.이는 생산 비용을 증가시킬 뿐만 아니라 대상의 수명을 제한하여 잦은 교체가 필요하게 됩니다.

폭격을 받은 영역의 가장자리를 따라 형성되는 크레이터는 스퍼터링된 필름의 일관성을 방해하는 불균일한 표면을 만듭니다.이러한 불균일성은 다양한 두께와 특성을 가진 필름을 생성하여 최종 제품의 품질과 성능에 해를 끼칠 수 있습니다.

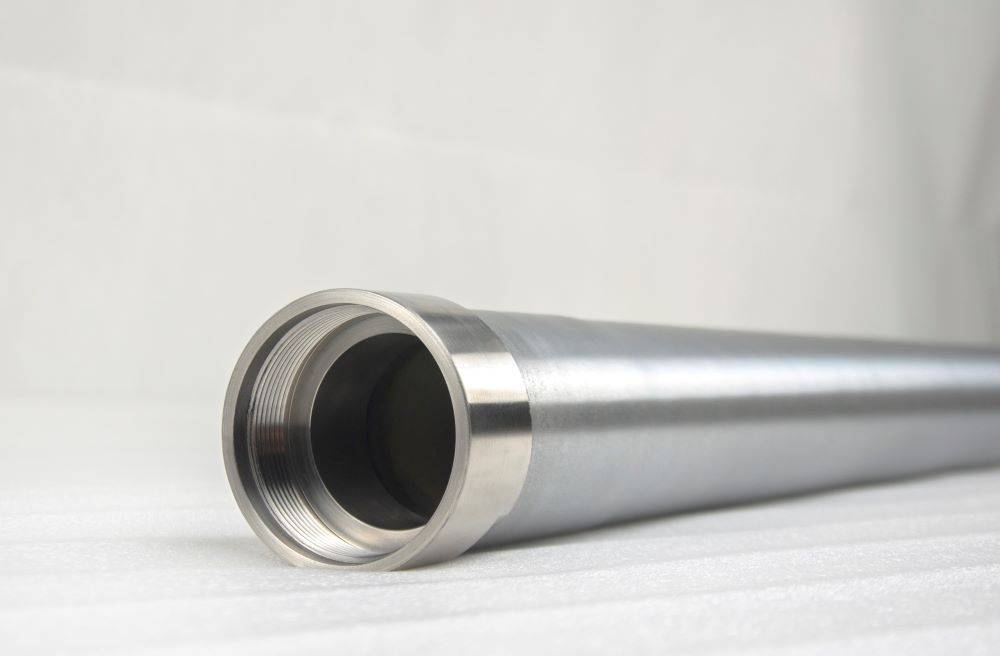

로터리 타겟의 특성

구조 및 사용법

회전 타겟은 다양한 속도와 여러 방향으로 작동할 수 있는 고유한 회전 메커니즘으로 설계되었습니다.이러한 회전 기능은 타겟 표면 전체에 재료를 보다 균일하게 분배하는 데 매우 중요합니다.정적이고 재료가 고르지 않게 소비되기 쉬운 평면 타겟과 달리 회전 타겟은 타겟의 새로운 부분을 스퍼터링 공정에 지속적으로 노출시켜 이 문제를 완화합니다.

타겟의 회전을 정밀하게 제어할 수 있으므로 연구자는 실험의 특정 요구 사항에 따라 재료 분포를 최적화할 수 있습니다.이 제어는 시계 방향 또는 시계 반대 방향으로 설정할 수 있는 회전 방향까지 확장되어 스퍼터링 공정의 유연성과 효율성을 더욱 향상시킵니다.

또한 회전 타겟의 동적 특성으로 인해 재료가 고르게 분포되어 국부적인 고갈 가능성을 줄이고 타겟의 전체 수명을 연장할 수 있습니다.이러한 고른 분포는 고품질 광학 코팅이나 반도체 재료 생산과 같이 증착된 필름의 높은 균일성이 필수적인 애플리케이션에서 특히 유용합니다.

요약하면, 회전 타겟의 회전 기능은 재료 사용의 효율성을 향상시킬 뿐만 아니라 스퍼터링된 필름의 전반적인 품질과 일관성을 개선하여 많은 재료 연구 응용 분야에 탁월한 선택이 됩니다.

장점

회전 타겟은 타겟 활용도와 컴팩트함을 크게 향상시켜 평면 타겟에서 흔히 발생하는 낮은 활용도 문제를 효과적으로 해결합니다.일반적으로 20% 내외의 낮은 활용률로 어려움을 겪는 평면 타겟과 달리 회전 타겟은 타겟 재료의 활용을 극대화합니다.이는 타겟 표면 전체에 재료가 더 고르게 분포되도록 하는 고유한 회전 메커니즘을 통해 달성됩니다.

회전 타겟의 회전 운동은 재료 효율을 높일 뿐만 아니라 더욱 컴팩트한 디자인에도 기여합니다.이러한 컴팩트함은 공간이 제한적인 실험실 환경에서 특히 유용합니다.로터리 타겟은 낭비되는 재료를 최소화하고 공간 사용을 최적화함으로써 재료 연구를 위한 보다 지속 가능하고 실용적인 솔루션을 제공합니다.

또한 회전 타겟의 높은 타겟 활용도는 평면 타겟에서 관찰되는 줄무늬 크레이터 형성의 일반적인 문제를 직접적으로 해결합니다.불균일한 재료 소비로 인해 발생하는 이 문제는 로터리 타겟에서 효과적으로 완화되어 보다 일관되고 안정적인 스퍼터링 공정으로 이어집니다.

요약하면, 로터리 타겟은 타겟 활용도와 소형화가 크게 개선되어 스퍼터링 실험의 효율성을 높이고 폐기물을 줄이려는 연구자에게 탁월한 선택입니다.

단점

스퍼터링 공정 중에 대상 표면에 수많은 글로우 링이 생성되면 넓은 면적을 코팅할 때 필름의 균일성이 크게 저하될 수 있습니다.이러한 현상은 재료의 분포가 타겟 표면 전체에 고르게 퍼지지 않아 재료 농도가 높거나 낮은 국부적인 영역이 발생하기 때문에 발생합니다.결과적으로 기판에 증착된 필름은 두께와 구성이 달라져 최종 제품의 성능과 신뢰성에 악영향을 미칠 수 있습니다.

또한 고르지 않은 재료 분포는 필름에 핀홀이나 균열과 같은 결함을 형성하여 전반적인 품질을 더욱 떨어뜨릴 수 있습니다.이 문제는 광학 코팅이나 반도체 장치 제조와 같이 높은 정밀도와 일관성이 중요한 애플리케이션에서 특히 두드러지게 나타납니다.

글로우 링이 필름 균일성에 미치는 영향을 설명하기 위해 다음 표를 고려하세요:

요약하면, 로터리 타겟은 타겟 활용도가 향상되고 컴팩트하지만 대면적 코팅 공정에서 필름의 균일성과 품질을 저하시킬 수 있는 글로우 링의 존재는 여전히 중요한 단점으로 남아 있습니다.

결론

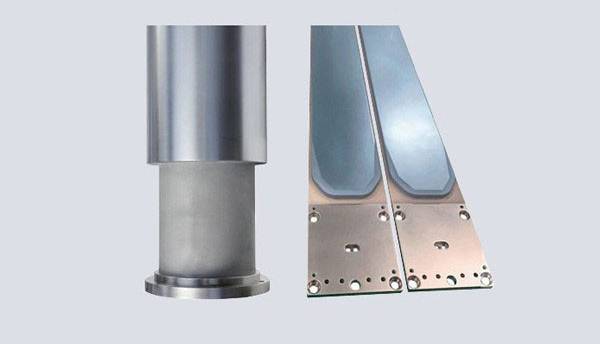

올바른 타겟 선택

평면 및 회전 스퍼터링 타겟 중에서 선택할 때는 특정 프로젝트 요구 사항과 원하는 제품 결과를 모두 종합적으로 이해한 후 결정해야 합니다.각 타겟 유형은 스퍼터링 공정의 품질과 효율성에 큰 영향을 미칠 수 있는 뚜렷한 장단점을 제공합니다.

예를 들어 평면 타겟 는 단순성과 다용도로 유명하며, 제작하는 필름 층의 균일성과 반복성에 기여하는 것으로 잘 알려져 있습니다.그러나 재료가 소모됨에 따라 줄무늬 크레이터가 형성되어 목표 활용률이 20% 내외로 낮다는 것이 주요 단점입니다.이 문제는 시간이 지남에 따라 비효율성과 비용 증가로 이어질 수 있습니다.

반면에 로터리 타겟 는 다양한 속도와 방향으로 회전할 수 있기 때문에 재료가 더 고르게 분포됩니다.이 기능은 타겟 활용도를 높일 뿐만 아니라 평면 타겟과 관련된 소형화 문제도 해결합니다.이러한 장점에도 불구하고 회전식 타겟은 대면적 코팅 시 주로 타겟 표면에 여러 개의 글로우 링이 생성되기 때문에 필름 표면 균일도가 떨어질 수 있습니다.

요약하면, 평면 타겟과 회전 타겟 중 최적의 선택은 필름 균일성, 타겟 활용도 및 전반적인 공정 효율성을 고려하는 등 프로젝트의 특정 요구 사항에 대한 세부적인 분석에 달려 있습니다.
