기술팀 · Kintek Solution

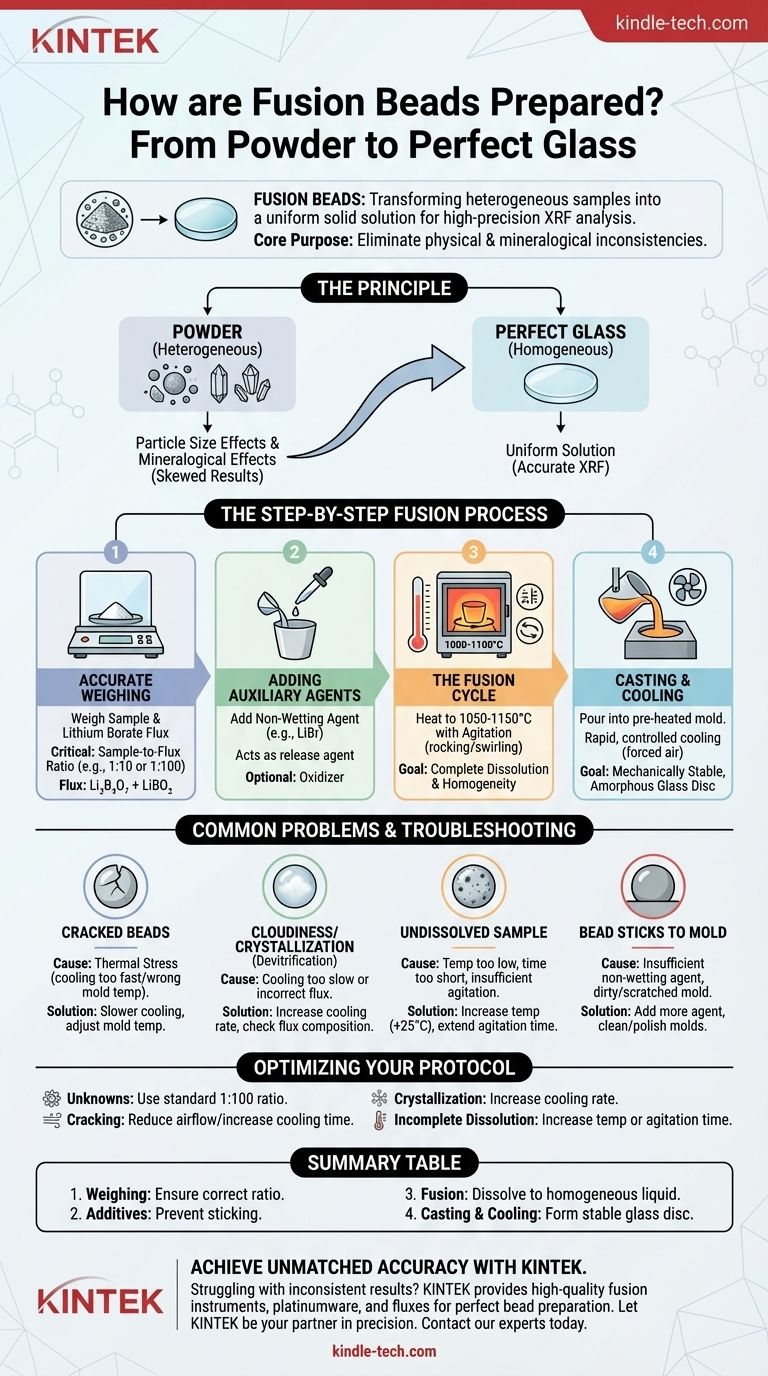

융합 비드는 미세하게 분말화된 샘플과 플럭스를 특정 비율로 혼합한 다음 백금 도가니에서 혼합물을 고온으로 가열하여 준비합니다. 이 과정에는 몇 가지 주요 단계가 포함됩니다:

1. 샘플 준비: 샘플은 일반적으로 75마이크로미터 미만의 미세한 분말로 만들어야 합니다. 이렇게 하면 플럭스와 보다 균일하게 혼합할 수 있습니다.

2. 플럭스와의 혼합: 분말 시료를 플럭스(일반적으로 사붕산 리튬 또는 사붕산 리튬과 메타오레이트의 혼합물)와 혼합합니다. 플럭스 대 샘플 비율은 5:1에서 10:1까지 다양합니다. 이 비율은 최종 비드의 균질성과 융합 공정의 효율성을 결정하기 때문에 매우 중요합니다.

3. 가열: 혼합물은 백금 도가니에서 900°C에서 1000°C 사이의 온도로 가열됩니다. 이 고온은 샘플을 플럭스에 완전히 용해시켜 균일한 액체 혼합물을 만드는 데 필요합니다.

4. 주조: 그런 다음 용융된 혼합물을 바닥이 평평한 몰드에 붓습니다. 몰드는 일반적으로 용융 혼합물의 고온과 부식성을 견딜 수 있도록 백금으로 만들어집니다.

5. 냉각 및 응고: 주조 후 혼합물은 냉각되어 유리 디스크 또는 융합 비드로 응고됩니다. 이 비드는 시료를 균일하게 표현한 것으로, 광물 구조가 없습니다.

이 방법의 장점은 광물학적 또는 매트릭스 효과가 감소하여 보다 정확한 분석으로 이어진다는 점입니다. 또한 여러 가지 다른 매트릭스 유형을 동일한 보정 곡선으로 조합할 수 있습니다. 그러나 이 방법에는 미량 원소 분석에 영향을 줄 수 있는 상대적으로 높은 시료 희석률과 필요한 장비 및 재료와 관련된 높은 비용과 같은 단점도 있습니다.

용융 비드의 일반적인 두께는 약 3mm로, 더 무거운 원소의 경우 두께가 무한대로 늘어나는 문제가 발생할 수 있습니다. 장비와 플래티넘웨어의 초기 비용은 더 높지만 시료당 준비 비용은 압착 펠릿과 비슷합니다.

요약하면, 융합 비드는 혼합, 가열, 주조의 세심한 과정을 통해 준비되므로 비용과 복잡성 측면에서 약간의 단점이 있지만 정확한 분석에 적합한 균질한 시료를 얻을 수 있습니다.

킨텍솔루션의 퓨전 비드 기술로 정확한 분석의 정밀성을 확인해 보세요. 시료 전처리부터 냉각에 이르기까지 전문적으로 제작된 공정은 균일하고 정밀한 비드를 보장하여 뛰어난 분석 성능을 제공합니다. 최고의 연구 정확도를 위한 절충안을 수용하십시오. 지금 바로 킨텍솔루션의 융합 비드를 경험하고 실험실의 역량을 향상시켜 보십시오. 지금 바로 연락하여 분석 성공을 위한 혁신적인 솔루션을 알아보십시오!
