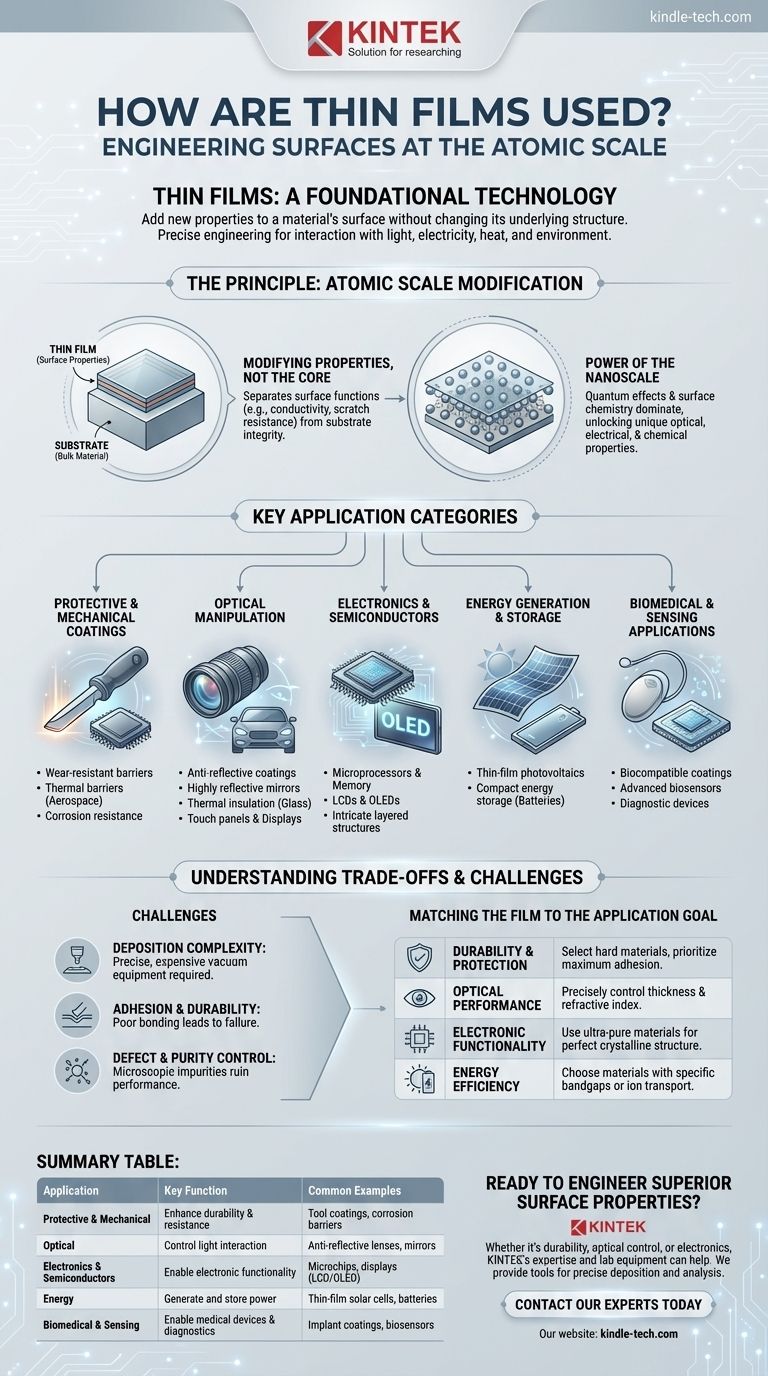

박막은 어떻게 사용되나요? 4가지 주요 응용 분야 설명

박막은 고유한 특성과 정밀한 증착 기술을 통해 특성을 조작할 수 있기 때문에 다양한 용도로 사용됩니다.

박막은 전자, 광학, 에너지 생산 및 다양한 산업용 코팅에 활용됩니다.

박막의 주요 용도는 재료의 표면 특성을 수정하여 부피 특성을 크게 변경하지 않고 기능을 향상시키는 것입니다.

전자 및 반도체 장치

박막은 어떻게 사용되나요? 4가지 주요 응용 분야 설명

박막은 마이크로 전자 기계 시스템(MEMS) 및 발광 다이오드(LED)와 같은 전자 장치 제조에 매우 중요합니다.

이러한 응용 분야에서 박막은 이러한 장치의 작동에 필수적인 복잡한 구조와 패턴을 만들 수 있게 해줍니다.

예를 들어, LED에서는 특정 재료의 박막을 사용하여 정확한 파장에서 빛을 방출하여 장치의 효율성과 색상 범위를 향상시킵니다.

태양광 태양 전지

태양 전지에서 박막은 태양광을 흡수하여 전기로 변환하는 데 사용됩니다.

태양 전지에 박막을 사용하면 필요한 재료의 양을 줄여 생산 비용을 낮출 수 있다는 장점이 있습니다.

또한 박막은 태양광 흡수를 극대화하는 특정 광학적 특성을 갖도록 설계할 수 있습니다.

광학 코팅

박막은 표면의 반사 및 투과 특성을 수정하기 위해 광학 코팅에 광범위하게 사용됩니다.

예를 들어, 렌즈와 스크린의 반사 방지 코팅은 눈부심을 줄이고 빛의 투과율을 높여 가시성을 향상시킵니다.

반면 반사 코팅은 거울과 기타 광학 장치에서 빛을 효율적으로 비추는 데 사용됩니다.

산업용 코팅

산업 분야에서 박막은 보호 및 기능성 코팅의 역할을 합니다.

예를 들어 크롬 필름은 자동차 부품을 마모와 자외선 손상으로부터 보호하는 데 사용됩니다.

이러한 코팅은 비용 효율적이고 가벼우면서도 내구성이 뛰어나 상당한 보호 기능을 제공할 수 있을 만큼 얇습니다.

첨단 소재 및 연구

박막은 재료 과학 연구에서도 최전선에 서 있습니다.

양자 감금을 활용하는 초격자 구조와 같은 독특한 특성을 가진 새로운 소재를 만드는 데 사용됩니다.

이러한 재료는 고밀도 데이터 저장 및 첨단 전자 장치에 잠재적으로 응용될 수 있습니다.

요약하면, 박막은 현대 기술에서 다재다능하고 필수적인 구성 요소로서 다양한 응용 분야에서 향상된 기능과 성능을 제공합니다.

새로운 증착 기술과 재료가 개발됨에 따라 그 사용 범위가 계속 확대되고 있으며, 다양한 산업에 미치는 영향력도 더욱 커지고 있습니다.
