스퍼터링의 장단점은 무엇인가요?PVD 기술 가이드

스퍼터링은 광범위한 재료를 증착할 수 있고, 필름 접착력이 우수하며, 순도가 높고, 넓은 면적에 걸쳐 균일한 두께를 얻을 수 있는 등 여러 가지 장점이 있는 널리 사용되는 물리적 기상 증착(PVD) 기법입니다.그러나 높은 자본 비용, 특정 재료에 대한 상대적으로 낮은 증착률, 잠재적인 재료 열화, 불순물 유입 경향 등의 단점도 있습니다.DC 스퍼터링, RF 스퍼터링 및 기타 방법 중 선택은 특정 애플리케이션, 재료 특성 및 원하는 결과에 따라 달라집니다.각 방법마다 고유한 장단점이 있기 때문에 스퍼터링은 다목적이지만 복잡한 공정입니다.

핵심 사항을 설명합니다:

스퍼터링의 장단점은 무엇인가요?PVD 기술 가이드
  1. 스퍼터링의 장점:

    • 재료 증착의 다양성:
      • 스퍼터링은 금속, 반도체, 절연체, 화합물 등 다양한 물질을 증착할 수 있으며, 융점이 높고 증기압이 낮은 물질도 증착할 수 있습니다.따라서 다양한 응용 분야에 적합합니다.
    • 강력한 필름 접착력:
      • 스퍼터링된 원자의 높은 에너지가 필름과 기판 사이의 우수한 접착력을 보장하며, 종종 접착력을 향상시키는 확산층을 형성합니다.
    • 높은 필름 순도 및 밀도:
      • 스퍼터링은 증발원으로 인한 오염을 방지하여 핀홀이 적고 순도가 높은 고밀도 필름을 생성합니다.
    • 제어된 필름 두께:
      • 목표 전류를 조정하여 필름 두께를 정밀하게 제어할 수 있어 넓은 영역에서 재현성과 균일성을 보장합니다.
    • 균일한 코팅:
      • 스퍼터링은 매우 균일한 코팅을 생성하므로 정밀 응용 분야에 이상적입니다.
  2. 스퍼터링의 단점:

    • 높은 자본 비용:
      • 스퍼터링 장비, 특히 RF 스퍼터링과 같은 고급 방법의 경우 전원 공급 장치, 임피던스 정합 네트워크 및 특수 구성 요소에 상당한 투자가 필요합니다.
    • 낮은 증착률:
      • SiO2와 같은 특정 재료의 경우, 스퍼터링은 열 증착과 같은 다른 PVD 방법에 비해 증착 속도가 상대적으로 낮습니다.
    • 재료 열화:
      • 일부 재료, 특히 유기 고체는 스퍼터링 공정 중 이온 충격으로 인해 품질이 저하되기 쉽습니다.
    • 불순물 소개:
      • 스퍼터링은 증착에 비해 낮은 진공 범위에서 작동하므로 기판에 불순물이 유입될 가능성이 높아집니다.
    • 복잡한 장비:
      • 예를 들어 쌍극자 스퍼터링은 고압 장치가 필요하며 기판 온도가 높고 불순물 가스에 민감할 수 있습니다.
  3. 스퍼터링 방법 비교:

    • DC 스퍼터링:
      • 장점:금속 증착에 효과적이며 양극 전도성을 유지합니다.
      • 단점: 아르곤 이온 밀도가 낮은 환경에서는 증착 속도가 낮습니다.
    • RF 스퍼터링:
      • 장점:절연 산화막에 적합하며 절연 타겟에 전하가 쌓이는 것을 방지합니다.
      • 단점: 고가의 RF 전원 공급 장치와 임피던스 매칭 네트워크가 필요하며 강자성 타겟의 부유 자기장으로 인해 공정이 중단될 수 있습니다.
    • 열 증착:
      • 장점:스퍼터링에 비해 처리량과 광물 활용 효율이 높습니다.
      • 단점: 균일한 코팅을 위해 샘플 회전과 같은 추가 도구가 필요할 수 있습니다.
  4. 애플리케이션 및 장단점:

    • 스퍼터링은 반도체 제조 및 광학 코팅과 같이 높은 정밀도, 균일성, 강력한 필름 접착력을 필요로 하는 응용 분야에 이상적입니다.
    • 그러나 증착 속도가 느리고 비용이 높기 때문에 속도와 비용 효율성이 우선시되는 고처리량 산업 공정에는 적합하지 않습니다.

요약하면, 스퍼터링은 재료 다양성, 필름 품질 및 정밀도 측면에서 상당한 이점을 제공하지만 높은 비용, 낮은 증착률 및 복잡성은 증착 방법을 선택할 때 신중하게 고려해야 합니다.

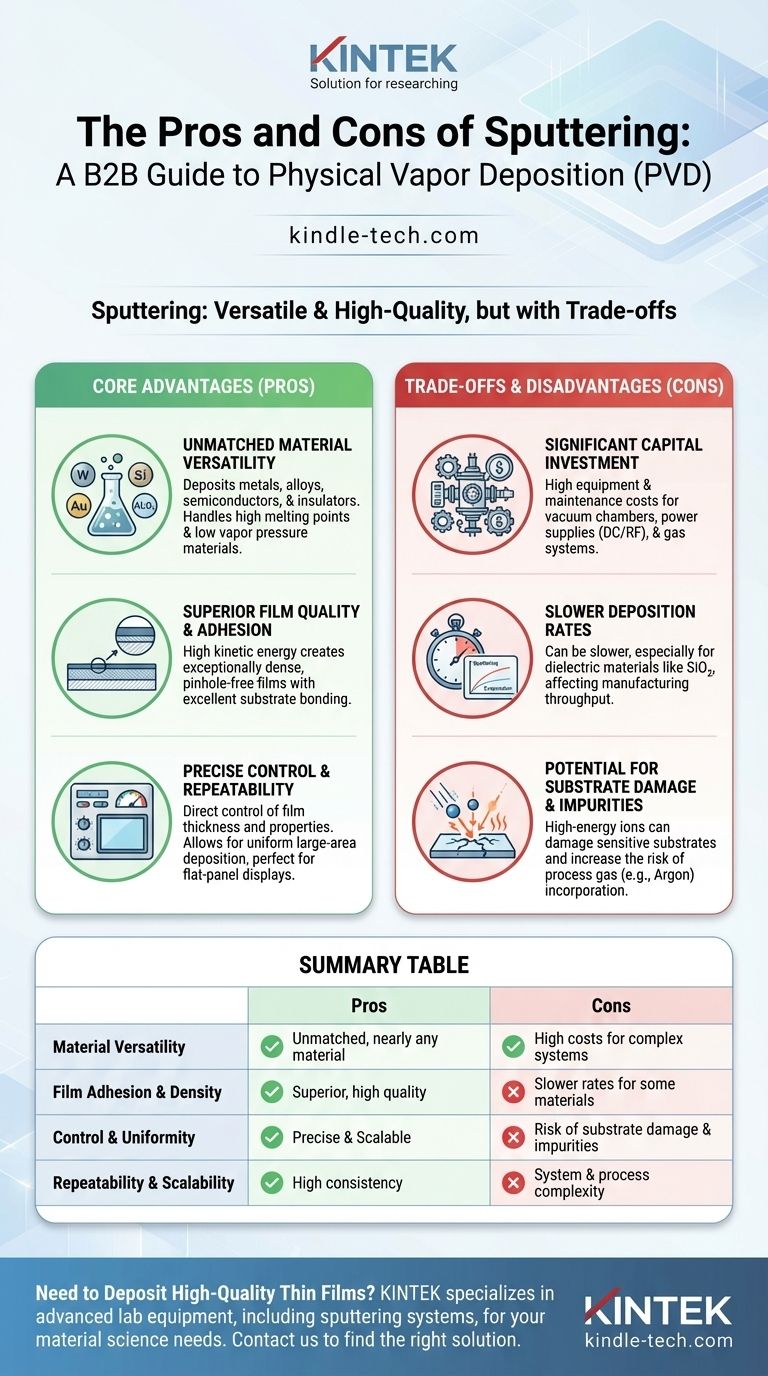

요약 표:

측면 장점 단점
재료 다양성 금속, 반도체, 절연체 및 화합물을 고정밀로 증착합니다. 특히 RF 스퍼터링과 같은 고급 방법의 경우 높은 자본 비용이 소요됩니다.
필름 접착력 고에너지 스퍼터링 원자로 인한 강력한 접착력 특정 재료(예: SiO2)의 낮은 증착률
필름 순도 핀홀이 적고 오염을 최소화한 고밀도 필름 특히 유기 고형물에 대한 잠재적인 재료 열화 방지
필름 두께 넓은 영역에서 정밀한 제어 및 균일성 낮은 진공 범위로 인한 불순물 유입
장비 반도체 제조와 같은 정밀 애플리케이션에 적합 다이폴 스퍼터링용 고압 장치 등 복잡한 장비 요건 충족
