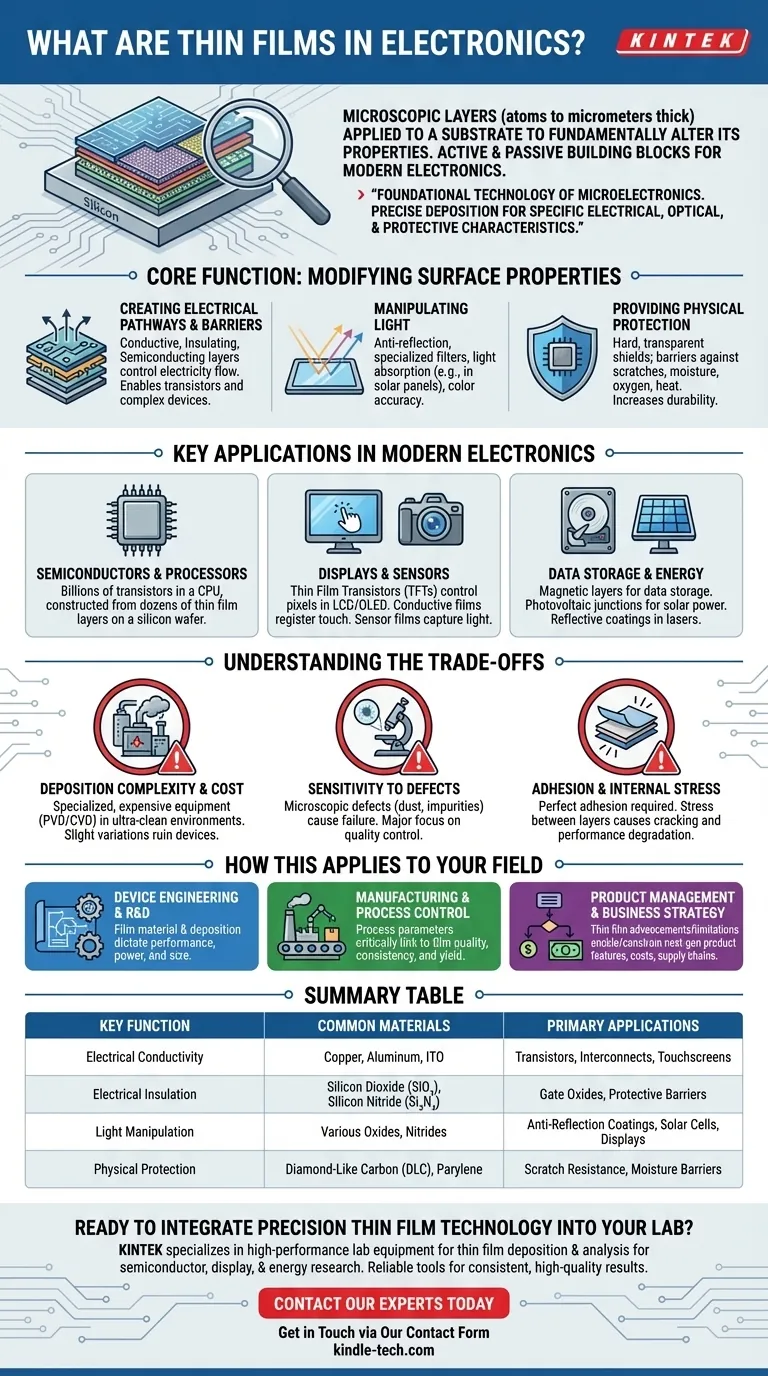

핵심적으로, 전자공학의 박막은 표면(기판이라고 함)에 의도적으로 적용되어 그 특성을 근본적으로 변화시키는 미세한 물질층으로, 종종 몇 개의 원자에서 몇 마이크로미터 두께에 불과합니다. 이러한 공학적으로 설계된 층은 단순한 코팅이 아닙니다. CPU의 트랜지스터부터 디스플레이의 픽셀에 이르기까지 거의 모든 현대 전자 부품의 기능을 가능하게 하는 능동적이고 수동적인 구성 요소입니다.
박막은 마이크로전자공학의 기본 기술입니다. 서로 다른 재료의 초박형 층을 정밀하게 증착함으로써, 벌크 재료만으로는 달성할 수 없는 특정 전기적, 광학적, 보호적 특성을 표면에 만들 수 있습니다.
핵심 기능: 표면 특성 수정
박막의 전체 목적은 재료 표면에 새로운 기능을 부여하는 것입니다. 단순한 실리콘이나 유리는 비활성이지만, 박막을 연속적으로 추가함으로써 복잡한 전자 장치로 변환할 수 있습니다.
전기적 경로 및 장벽 생성
전자공학에서 박막의 가장 중요한 기능은 전류의 흐름을 제어하는 것입니다. 층은 전도성(미세한 전선처럼 전기를 통과시킴), 절연성(전기를 차단함), 또는 반도체성(스위치 역할을 함)으로 설계됩니다. 이러한 층을 정밀한 패턴으로 쌓는 것이 모든 현대 컴퓨팅의 기본 스위치인 트랜지스터를 만드는 방법입니다.
빛 조작
박막은 장치가 빛과 상호 작용하는 방식을 관리하는 데 필수적입니다. 여기에는 스마트폰 화면과 카메라 렌즈의 반사 방지 필름이 선명도를 향상시키는 것뿐만 아니라, 이미지 센서의 특수 필터 필름이 색상을 정확하게 포착하는 데 도움이 되는 것이 포함됩니다. 태양 전지판(광전 장치)에서는 특정 박막이 빛 흡수를 최대화하고 효율적으로 전기로 변환하도록 설계됩니다.
물리적 보호 제공
능동적인 전기적 또는 광학적 역할 외에도 박막은 중요한 보호 장벽 역할을 합니다. 디스플레이 위에 단단하고 투명한 보호막을 형성하여 긁힘에 저항하거나, 민감한 내부 부품을 습기, 산소 및 열로부터 보호하기 위한 불침투성 장벽을 만들 수 있습니다. 이는 장치의 내구성과 수명을 크게 증가시킵니다.
현대 전자공학의 주요 응용 분야
여러분은 박막 기술과 끊임없이 상호 작용합니다. 이는 틈새 구성 요소가 아니라 전체 전자 산업의 기반입니다.
반도체 및 프로세서 분야
집적 회로(IC) 또는 "칩"은 박막 공학의 가장 극적인 예입니다. 현대 CPU는 수십억 개의 트랜지스터를 포함하며, 각 트랜지스터는 실리콘 웨이퍼에 증착된 수십 가지의 서로 다른 박막 층의 복잡한 스택으로 구성됩니다. 칩의 성능은 이러한 필름의 정밀도, 순도 및 특성의 직접적인 결과입니다.
디스플레이 및 센서 분야
현대 고해상도 디스플레이(LCD 및 OLED)는 각 개별 픽셀을 제어하기 위해 박막 트랜지스터(TFT) 그리드에 의존합니다. 마찬가지로, 터치스크린의 전도성 필름은 사용자의 터치를 등록하고, 디지털 카메라 센서의 층화된 필름은 빛을 포착하여 이미지를 형성합니다.
데이터 저장 및 에너지 분야
박막은 데이터가 저장되는 하드 디스크 드라이브 플래터의 자기 층을 만드는 데 사용됩니다. 태양 전지에서는 일련의 박막이 전력을 생성하는 광전 접합부를 형성합니다. 또한 레이저의 반사 코팅 및 광학 디스크의 보호 층으로도 사용됩니다.
절충점 이해
강력하지만, 박막 기술은 현대 전자공학의 한계와 비용을 정의하는 중요한 공학적 과제를 제시합니다.
증착의 복잡성과 비용
나노미터 두께의 완벽하게 균일한 필름을 적용하려면 초청정 환경에서 작동하는 고도로 전문화되고 값비싼 장비가 필요합니다. 물리 기상 증착(PVD) 또는 화학 기상 증착(CVD)과 같은 사용되는 방법은 약간의 변화라도 최종 장치를 망칠 수 있는 복잡한 공정입니다.
결함에 대한 민감성
이러한 층은 매우 얇기 때문에 미세한 결함, 즉 단일 먼지 입자나 재료의 작은 불순물조차도 부품 고장을 유발할 수 있습니다. 이러한 민감성은 제조 비용의 주요 원동력이자 반도체 산업에서 품질 관리의 주요 초점입니다.
접착 및 내부 응력
박막은 아래 기판에 완벽하게 접착되어야 합니다. 접착 불량은 박리 및 장치 고장으로 이어질 수 있습니다. 또한, 물리적 특성 차이로 인해 층 사이에 응력이 발생할 수 있으며, 이는 장치 수명 동안 균열 또는 성능 저하를 유발할 수 있습니다.
이것이 귀하의 분야에 어떻게 적용되는가
박막에 대한 귀하의 접근 방식은 귀하의 특정 역할에 따라 달라지겠지만, 기본 원리는 보편적입니다.
- 주요 초점이 장치 공학 또는 R&D인 경우: 핵심 요점은 필름 재료 선택 및 증착 방법이 구성 요소 성능, 전력 소비 및 물리적 크기를 직접적으로 결정한다는 것입니다.
- 주요 초점이 제조 또는 공정 제어인 경우: 핵심 요점은 공정 매개변수(온도, 압력 등)와 결과 필름의 품질, 일관성 및 수율 사이의 중요한 연관성입니다.
- 주요 초점이 제품 관리 또는 비즈니스 전략인 경우: 핵심 요점은 박막 기술 발전(또는 한계)이 차세대 제품 기능, 비용 및 공급망을 가능하게 하거나 제한한다는 것입니다.
이러한 미세한 층을 이해함으로써, 현대 전자공학이 단순히 조립된 부품이 아니라 원자 규모에서 재료로 조각된 것임을 알 수 있습니다.
요약표:
| 주요 기능 | 일반적인 재료 | 주요 응용 분야 |
|---|---|---|
| 전기 전도성 | 구리, 알루미늄, ITO | 트랜지스터, 상호 연결, 터치스크린 |
| 전기 절연 | 이산화규소 (SiO₂), 질화규소 (Si₃N₄) | 게이트 산화물, 보호 장벽 |
| 빛 조작 | 다양한 산화물, 질화물 | 반사 방지 코팅, 태양 전지, 디스플레이 |
| 물리적 보호 | 다이아몬드 유사 탄소 (DLC), 파릴렌 | 긁힘 방지, 습기 장벽 |
