이중 압출 공정이란 무엇인가요? 통합된 다중 재료 부품 만들기

본질적으로 이중 압출은 두 가지 다른 재료를 단일 다이를 통해 동시에 밀어내는 제조 공정입니다. 이 동시 압출 기술은 재료가 형성될 때 서로 융합하여 이중 특성을 가진 단일 통합 부품을 만듭니다.

이중 압출의 근본적인 장점은 나중에 조립할 필요 없이 견고한 프레임과 유연한 밀봉재와 같이 서로 다른 재료 특성을 결합한 단일 부품을 만들 수 있다는 것입니다.

이중 압출 작동 방식

종종 이중 경도 압출이라고도 불리는 이중 압출은 한 번의 연속 작업으로 복합 프로파일을 만드는 정교한 방법입니다. 마법은 두 재료 흐름이 만나는 툴링 내에서 일어납니다.

핵심 개념: 동시 압출

이 공정은 두 개의 개별 압출기를 사용하며, 각 압출기는 일반적으로 펠릿 형태의 다른 원료를 공급합니다. 이 재료들은 각 압출기 배럴 내에서 가열되고 가소화됩니다.

두 용융 재료 흐름은 특수 설계된 단일 압출 다이로 보내집니다.

다이의 역할

다이는 공정의 핵심입니다. 다이에는 두 용융 재료를 다이 개구부를 빠져나가기 직전의 정확한 수렴 지점으로 안내하는 복잡한 내부 채널이 있습니다.

재료가 최종 다이 프로파일을 통해 강제로 밀려나갈 때, 엄청난 압력과 열 아래에서 모양이 잡히고 서로 융합되어 분자적 또는 기계적 결합을 형성합니다.

결과: 융합된 단일 부품

최종 제품은 다이에서 단일의 연속적인 프로파일로 나옵니다. 접착되거나 고정된 두 개의 별도 부품이 아니라, 두 가지 재료가 완벽하게 통합된 하나의 부품입니다.

주요 적용 분야: 이중 경도 부품

이 공정을 사용하는 가장 일반적인 이유는 다양한 기능을 수행하기 위해 경도 또는 "듀로미터"가 다른 부품을 만들기 위함입니다.

강성과 유연성 결합

제조업체는 종종 이중 압출을 사용하여 견고한 구조 재료와 부드럽고 유연한 재료를 결합합니다.

이를 통해 단일 부품이 장착 또는 안정성을 위한 강력한 백본을 가지면서도 밀봉, 쿠션 또는 미끄럼 방지 그립을 제공하는 부드러운 가장자리를 통합할 수 있습니다.

일반적인 실제 사례

이 기술은 일상적인 제품에서 볼 수 있습니다. 일반적인 예로는 창문 및 문 씰이 있는데, 견고한 베이스가 프레임에 끼워지고 부드러운 전구가 압축되어 공기와 물을 차단합니다.

다른 예로는 보호용 외부 층이 있는 전선 절연재와 단단한 코어에 부드러운 인체공학적 외부 표면이 있는 공구 그립이 있습니다.

절충점 이해

강력하지만 이중 압출은 보편적인 해결책이 아닙니다. 신중한 계획이 필요하며 설계 단계에서 고려해야 할 특정 제한 사항이 있습니다.

재료 호환성이 중요합니다

두 재료는 강력하고 영구적인 결합을 보장하기 위해 화학적으로 호환되어야 합니다. 모든 플라스틱이나 고무가 성공적으로 융합될 수 있는 것은 아닙니다.

엔지니어는 유사한 용융 온도를 가지고 냉각 시 서로 접착될 재료를 선택해야 합니다.

툴링 복잡성 증가

이중 압출에 필요한 다이는 표준 단일 재료 다이보다 설계 및 제조가 훨씬 더 복잡하고 비용이 많이 듭니다.

이러한 높은 초기 투자는 비용이 많은 부품에 분산될 수 있는 대량 생산에 이 공정이 가장 적합하다는 것을 의미합니다.

귀하의 프로젝트에 이중 압출이 적합한가요?

올바른 선택은 전적으로 제품의 기능적 요구 사항과 생산 규모에 따라 달라집니다.

• 주요 초점이 부품 통합이라면: 이 공정은 조립 단계, 인건비 및 잠재적인 고장 지점을 줄이는 데 탁월한 선택입니다.
• 주요 초점이 다기능 설계라면: 이중 압출을 통해 구조와 밀봉을 동시에 제공하는 것과 같이 여러 목적을 수행하는 우아하고 통합된 부품을 만들 수 있습니다.
• 주요 초점이 소량 생산이라면: 높은 초기 툴링 비용으로 인해 오버몰딩 또는 기계적 조립과 같은 다른 방법이 경제적으로 더 실현 가능할 수 있습니다.

단일 부품에 여러 속성을 엔지니어링함으로써 이중 압출은 더 효율적이고 효과적인 제품을 만드는 강력한 방법을 제공합니다.

요약표:

핵심 측면	설명
공정	두 가지 재료가 단일 다이를 통해 동시에 밀려나와 융합됩니다.
주요 적용 분야	이중 경도 부품 생성 (예: 부드러운 씰이 있는 견고한 프레임).
주요 장점	부품 통합; 여러 기능을 하나의 부품으로 결합합니다.
주요 고려 사항	재료 호환성이 필요하며 복잡하고 비용이 많이 드는 툴링이 포함됩니다.

이중 압출로 부품을 통합하고 기능을 향상시킬 준비가 되셨나요?

KINTEK은 이중 압출과 같은 고급 제조 공정을 개발하고 테스트하는 데 필요한 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 전문 지식은 고성능 다중 재료 부품을 만들기 위한 올바른 재료를 선택하고 설계를 검증하는 데 도움이 될 수 있습니다.

KINTEK의 솔루션이 귀사의 R&D 및 생산 워크플로우를 간소화하는 방법에 대해 논의하려면 아래 양식을 사용하여 지금 문의하십시오. 함께 더 효율적인 제품을 만들어 봅시다!

#문의양식

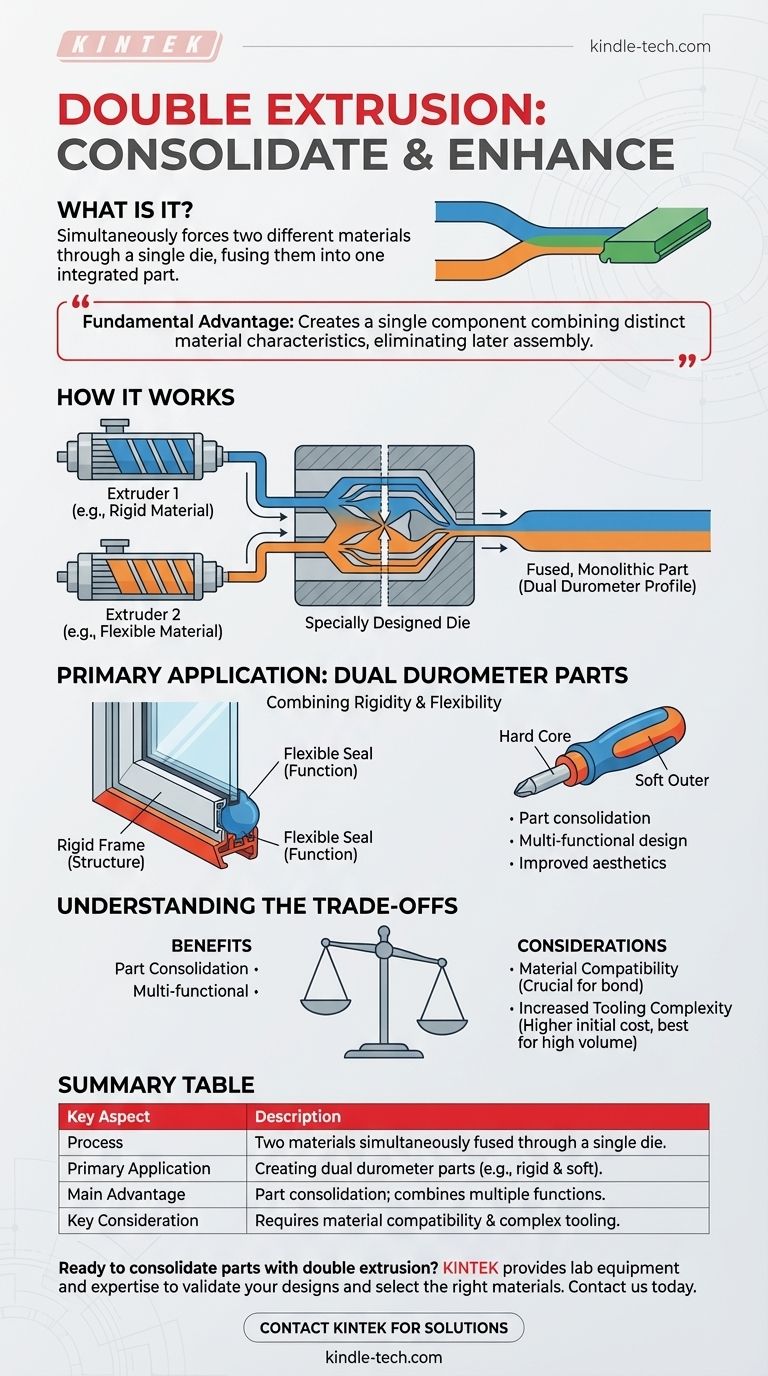

시각적 가이드
