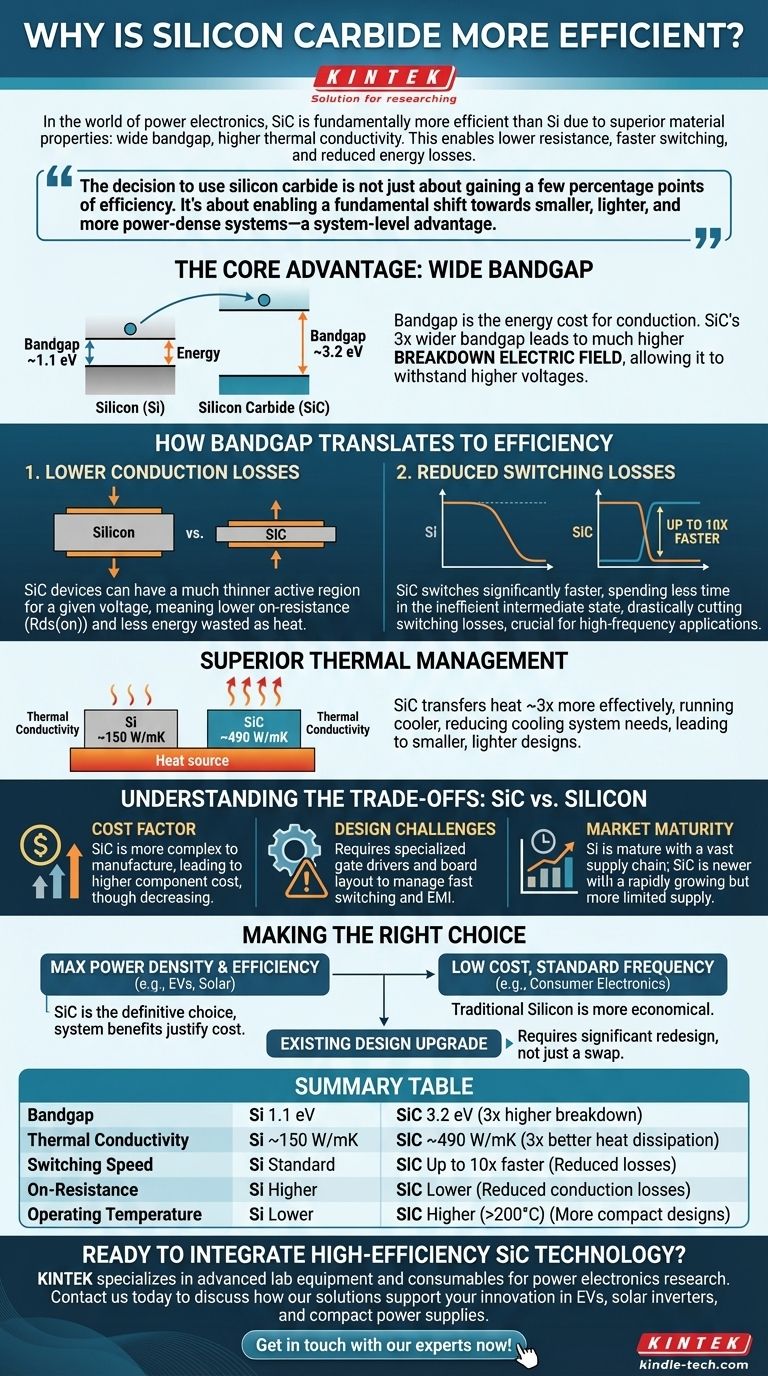

전력 전자 장치의 세계에서, 실리콘 카바이드(SiC)는 우수한 재료 특성으로 인해 기존 실리콘(Si)보다 근본적으로 더 효율적입니다. SiC의 넓은 밴드갭은 더 높은 전압과 온도를 견딜 수 있게 하며, 더 높은 열전도율은 열을 더 효과적으로 방출할 수 있게 합니다. 이러한 특성 덕분에 전기 저항이 낮고 켜고 끄는 속도가 훨씬 빠른 전력 장치를 만들 수 있어 에너지 손실의 두 가지 주요 원인인 전도 손실과 스위칭 손실을 극적으로 줄일 수 있습니다.
실리콘 카바이드를 사용하기로 한 결정은 단순히 효율을 몇 퍼센트 포인트 높이는 것 이상의 의미를 가집니다. 이는 더 작고, 가볍고, 전력 밀도가 높은 시스템으로의 근본적인 전환을 가능하게 하는 것으로, 종종 더 높은 초기 비용을 정당화하는 시스템 수준의 이점입니다.
핵심 이점: 넓은 밴드갭 이해하기
SiC 우수성의 핵심은 밴드갭이라는 물리적 특성입니다. 이는 물질이 비전도 상태에서 전도 상태로 점프하는 데 필요한 에너지를 결정합니다.
밴드갭이란 무엇입니까?
밴드갭을 물질이 전기를 전도하게 만드는 데 필요한 "에너지 비용"이라고 생각할 수 있습니다. 실리콘과 같이 밴드갭이 낮은 물질은 전도성을 띠기 위해 더 적은 에너지가 필요합니다. 실리콘 카바이드와 같이 밴드갭이 높은 물질은 훨씬 더 많은 에너지를 필요로 합니다.
실리콘 대비 SiC의 밴드갭 이점
실리콘 카바이드는 약 3.2전자볼트(eV)의 밴드갭을 가지는데, 이는 실리콘의 1.1 eV보다 거의 3배에 달합니다. 이 사소해 보이는 차이는 성능에 막대한 영향을 미칩니다. 더 넓은 밴드갭은 훨씬 더 높은 항복 전기장으로 직접 이어집니다.
이는 SiC가 항복하여 전류가 제어할 수 없이 흐르기 전에 훨씬 더 강한 전기장을 견딜 수 있음을 의미합니다. 이 단일 속성이 SiC의 다른 모든 이점의 촉매제입니다.
밴드갭이 효율로 전환되는 방식
SiC의 높은 항복 필드는 엔지니어가 본질적으로 자신의 임무를 더 잘 수행하는 전력 장치, 즉 최소한의 낭비로 전력 흐름을 관리하는 장치를 설계할 수 있도록 합니다.
낮은 전도 손실
특정 전압을 처리하기 위해 SiC 장치는 동급의 실리콘 장치보다 훨씬 더 얇은 활성 영역으로 제작될 수 있습니다.
전기가 통과하는 경로가 얇아지면 전기 저항, 즉 온-저항(Rds(on))이 낮아집니다. 전력 손실 공식(P = I²R)에 따르면, 낮은 저항은 장치가 켜져 있을 때 열로 낭비되는 에너지가 직접적으로 줄어듦을 의미합니다. 이것이 전도 손실 감소입니다.
스위칭 손실 감소
전력 장치는 "꺼짐" 상태에서 "켜짐" 상태로, 다시 돌아오는 전환 과정에서 상당한 에너지를 낭비합니다. SiC 장치는 이 전환을 실리콘 장치보다 최대 10배 빠르게 수행할 수 있습니다.
이 비효율적인 중간 상태에 머무는 시간을 줄임으로써 SiC 장치는 스위칭 손실을 대폭 줄입니다. 이 이점은 EV 충전기 및 태양광 인버터와 같이 장치가 초당 수천 번 스위칭하는 고주파 응용 분야에서 특히 중요합니다.
우수한 열 관리
효율성은 단순히 전기적 손실을 줄이는 것뿐만 아니라, 필연적으로 발생하는 열을 관리하는 것이기도 합니다. SiC는 실리콘보다 열전도율이 약 3배 더 높습니다.
이는 장치 접합부에서 열을 훨씬 더 효과적으로 전달할 수 있음을 의미합니다. 더 나은 열 방출은 장치를 더 시원하게 작동하게 하여 신뢰성을 향상시키고 방열판 및 팬과 같은 크고 무겁고 비싼 냉각 시스템의 필요성을 줄입니다. 이는 더 작고, 가볍고, 전력 밀도가 높은 최종 제품으로 이어집니다.
상충 관계 이해하기: SiC 대 실리콘
SiC는 매력적인 이점을 제공하지만, 실리콘의 보편적인 대체품은 아닙니다. 선택에는 이해해야 할 분명한 상충 관계가 포함됩니다.
비용 요소
SiC 채택의 주요 장벽은 비용입니다. 고품질 SiC 결정(잉곳)을 제조하는 것은 실리콘 웨이퍼를 생산하는 것보다 더 복잡하고 에너지 집약적입니다. 이로 인해 부품당 비용이 더 높아지지만, 기술이 성숙해짐에 따라 이 비용은 꾸준히 감소하고 있습니다.
설계 및 구현 과제
실리콘 MOSFET용으로 설계된 회로에 SiC MOSFET을 단순히 삽입할 수는 없습니다. SiC의 극도로 빠른 스위칭 속도는 전자기 간섭(EMI) 및 전압 오버슈트와 같은 새로운 문제를 야기할 수 있습니다.
엔지니어는 SiC의 고유한 특성을 제어하도록 설계된 특수 게이트 드라이버를 사용해야 하며, 이러한 고속 효과를 관리하기 위해 보드 레이아웃에 세심한 주의를 기울여야 합니다.
시장 성숙도 및 공급
실리콘은 50년 이상 전자 산업의 기반이었습니다. 그 제조 공정은 엄청나게 정교하며 공급망은 방대하고 안정적입니다. SiC는 비교적 새로운 기술이며 공급망은 더 제한적이지만 빠르게 성장하고 있습니다.
귀하의 애플리케이션에 적합한 선택
실리콘과 실리콘 카바이드 사이의 선택은 전적으로 시스템 수준 목표에 달려 있습니다.
- 최대 전력 밀도 및 효율(예: EV, 태양광 인버터, 고급 서버 전원 공급 장치)에 중점을 두는 경우: SiC는 시스템 수준의 크기, 무게 및 냉각 감소 이점이 더 높은 부품 비용을 정당화하므로 확실한 선택입니다.
- 표준 주파수 애플리케이션(예: 대부분의 소비자 가전, 기본 산업 전력)에서 저렴한 비용에 중점을 두는 경우: 기존 실리콘은 현재로서는 더 경제적이고 실용적인 솔루션입니다.
- 기존 설계를 업그레이드하는 경우: SiC로 전환하려면 부품 교체뿐만 아니라 게이트 드라이버 회로 및 보드 레이아웃에 대한 상당한 재설계 노력이 필요합니다.
궁극적으로 올바른 재료를 선택하는 것은 부품 비용과 더 높은 효율성이 가능하게 하는 심오한 시스템 전반의 이점을 비교 평가하는 데 달려 있습니다.
요약표:
| 특징 | 실리콘 (Si) | 실리콘 카바이드 (SiC) | 이점 |
|---|---|---|---|
| 밴드갭 | 1.1 eV | 3.2 eV | 3배 높은 항복 전압 |
| 열전도율 | ~150 W/mK | ~490 W/mK | 3배 더 나은 방열 |
| 스위칭 속도 | 표준 | 최대 10배 빠름 | 스위칭 손실 대폭 감소 |
| 온-저항 | 더 높음 | 더 낮음 | 전도 손실 감소 |
| 작동 온도 | 더 낮음 | 더 높음 (>200°C) | 더 컴팩트한 설계 가능 |
