유도 가열 제어는 세 가지 핵심 요소, 즉 유도 코일에 공급되는 전력, 교류의 주파수, 그리고 코일 자체의 물리적 설계를 정밀하게 조작함으로써 달성됩니다. 이러한 변수들은 특수 전원 공급 장치에 의해 관리되며, 이를 통해 전도성 공작물 내에서 생성되는 열의 속도, 깊이 및 위치를 지시할 수 있습니다.
유도 가열의 효과적인 제어는 단일 변수를 조정하는 것이 아니라 전원 공급 장치, 코일 및 공작물 간의 상호 작용을 이해하는 것입니다. 목표는 유도 자기장을 조작하여 정밀하고 반복 가능한 가열 패턴을 생성하는 것입니다.
주요 제어 레버
유도 가열의 물리학은 코일 내의 교류에서 시작되며, 이는 공작물에 와전류를 유도하여 열을 생성하는 자기장을 만듭니다. 이 과정의 각 단계는 제어를 위한 레버를 제공합니다.
1. 전력 조정 (코일 내 전류)
이것은 가장 직접적인 제어 방법입니다. 유도 코일에 공급되는 전력을 증가시키면 코일을 통해 흐르는 전류의 진폭이 증가합니다.
더 강한 전류는 더 강렬한 자기장을 생성합니다. 이는 결과적으로 공작물에 더 강력한 와전류를 유도하여 더 빠른 가열 속도를 초래합니다.
전력을 열의 볼륨 노브라고 생각하십시오. 주로 공작물이 목표 온도에 도달하는 속도를 제어합니다.
2. 주파수 조정 (교류)
교류의 주파수는 더 미묘하지만 중요한 제어 매개변수입니다. 이는 열이 생성되는 깊이를 결정합니다.
이 현상은 표피 효과로 알려져 있습니다. 주파수가 높을수록 와전류가 공작물 표면 근처에 집중되어 빠른 표면 가열을 유발합니다. 주파수가 낮을수록 자기장이 더 깊이 침투하여 재료를 코어 전체에 걸쳐 더 균일하게 가열합니다.
올바른 주파수를 선택하는 것은 표면 경화(고주파)와 단조를 위한 관통 가열(저주파)과 같이 가열 공정을 응용 분야에 맞추는 데 필수적입니다.
3. 코일 형상 변경
유도 코일은 수동적인 구성 요소가 아니라 자기장을 형성하는 능동적인 도구입니다. 코일의 설계 및 배치는 열이 어디에 생성되는지를 결정합니다.
코일과 공작물 사이의 거리, 즉 커플링은 매우 중요합니다. 커플링이 가까울수록 에너지 전달이 더 효율적이고 가열이 더 강렬해집니다.
또한, 코일의 모양(단순한 솔레노이드, 팬케이크 코일 또는 복잡한 맞춤형 모양이든)은 자기장을 가열하려는 특정 영역에 집중시킵니다.
시스템 구성 요소의 역할
이러한 레버를 사용하는 능력은 전적으로 시스템의 하드웨어에 달려 있습니다.
전원 공급 장치의 기능
유도 전원 공급 장치는 제어 시스템의 핵심입니다. 최신 솔리드 스테이트 시스템은 선 전력을 정밀한 고전력, 고주파 출력으로 변환하는 역할을 합니다.
이 장치는 작업자가 전력 출력과 주파수를 설정하고 조절할 수 있도록 하며, 종종 정교한 피드백 루프(예: 고온계)를 사용하여 일정한 온도를 유지하거나 특정 가열 프로파일을 시간 경과에 따라 따르도록 합니다.
공작물의 영향
공작물 자체의 재료 특성은 수동적이지만 중요한 요소입니다. 전기 저항이 높은 재료는 더 효과적으로 가열됩니다.
강철과 같은 자성 재료는 퀴리 온도(자성을 잃는 온도) 이하에서 가열하기가 더 쉽습니다. 이는 자기 이력 현상이 와전류와 함께 추가적인 열을 발생시키기 때문입니다.
트레이드오프 이해
유도 가열을 제어하는 것은 상충되는 요소를 균형 있게 조절하는 것을 포함합니다. 이러한 트레이드오프를 인식하는 것은 공정 최적화에 매우 중요합니다.
속도 대 정밀도
매우 높은 전력을 가하면 부품이 빠르게 가열되지만, 특히 작거나 얇은 공작물의 경우 목표 온도를 쉽게 초과할 수 있습니다. 고정밀 열 프로파일을 위해서는 더 제어되고 느린 전력 적용이 종종 필요합니다.
깊이 대 표면 가열
이것은 주파수에 의해 결정되는 근본적인 트레이드오프입니다. 침탄에 사용되는 고주파로는 깊고 균일한 가열을 달성할 수 없습니다. 주파수 선택은 주요 가열 목표에 따라 이루어져야 합니다.
코일 효율성 대 다용성
특정 부품의 윤곽에 완벽하게 일치하도록 설계된 코일은 매우 효율적이고 정밀할 것입니다. 그러나 다른 부품에는 쓸모가 없을 것입니다. 더 범용적인 코일은 유연성을 제공하지만 맞춤형 설계의 효율성과 정밀도를 희생합니다.
목표에 맞는 올바른 선택
제어 전략은 원하는 결과에 따라 결정되어야 합니다.
- 주요 목표가 표면 경화인 경우: 고주파를 사용하여 열을 표면에 집중시키고, 경화할 특정 영역과 밀접하게 결합되는 코일을 설계하십시오.
- 주요 목표가 큰 빌렛을 전체 질량에 걸쳐 가열하는 경우: 저주파를 사용하여 깊은 자기장 침투를 유도하고, 고전력을 사용하여 전체 부피를 가열하는 데 필요한 시간을 최소화하십시오.
- 주요 목표가 정밀하고 복잡한 가열 패턴을 달성하는 경우: 목표 형상을 반영하는 맞춤형 코일을 투자하고, 정밀한 시간 및 온도 피드백 제어 기능을 갖춘 전원 공급 장치를 사용하십시오.
이러한 변수를 마스터하면 유도 가열이 무차별적인 도구에서 고도로 정밀하고 반복 가능한 제조 공정으로 변모합니다.

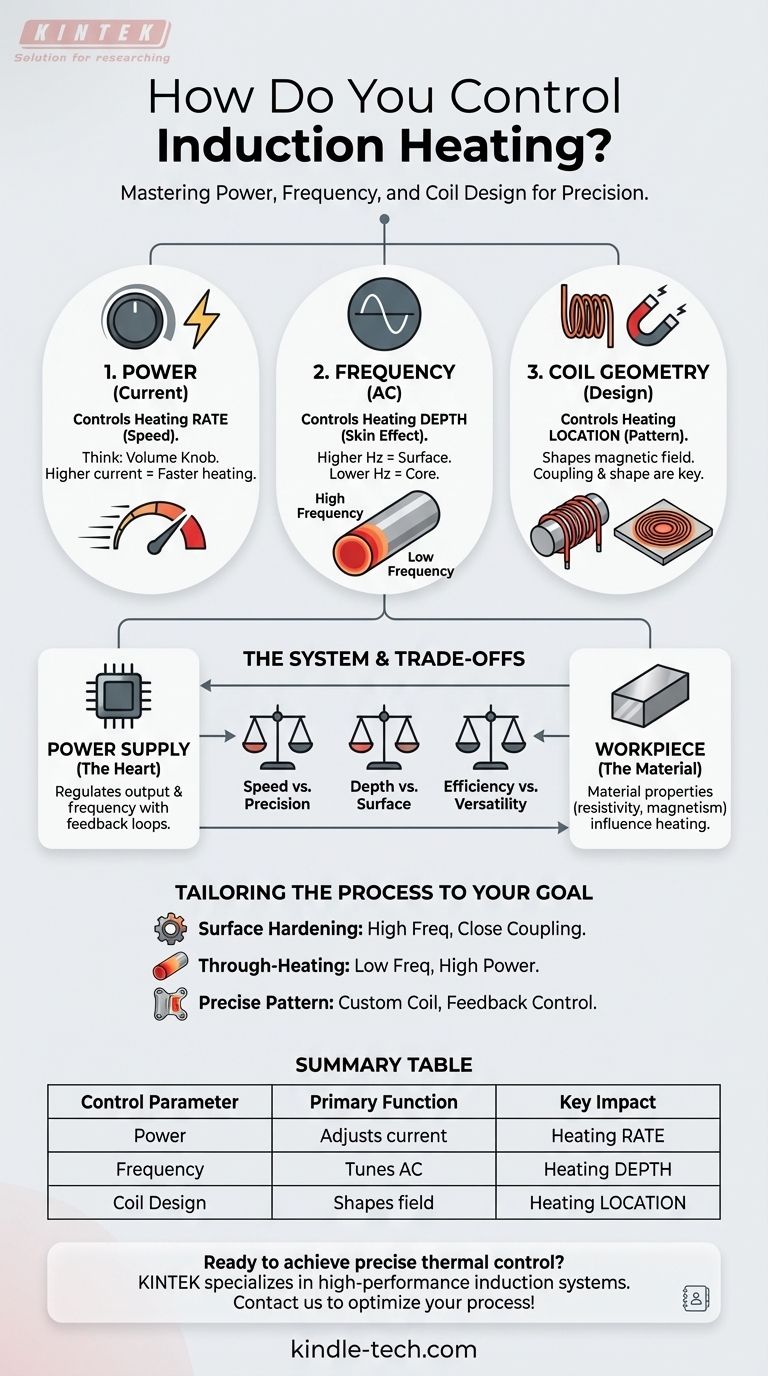

요약표:
| 제어 매개변수 | 주요 기능 | 주요 영향 |
|---|---|---|
| 전력 | 코일 내 전류 조정 | 가열 속도 및 빠르기 제어 |
| 주파수 | 교류 조정 | 가열 깊이 제어 (표피 효과) |
| 코일 설계 | 자기장 형성 | 가열 위치 및 패턴 제어 |
