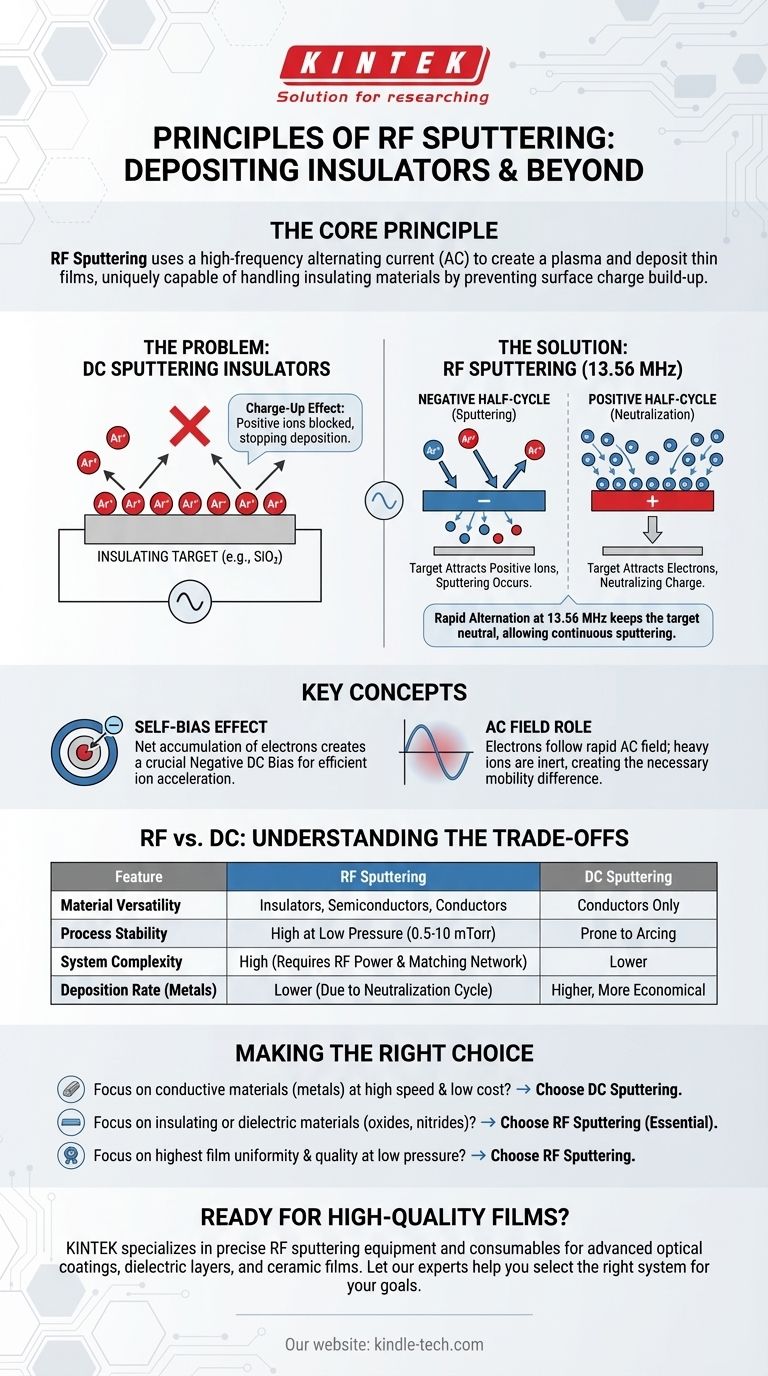

본질적으로 RF 스퍼터링은 고주파 교류를 사용하여 플라즈마를 생성하고 박막을 증착하는 물리적 증착 기술입니다. 더 단순한 DC 스퍼터링과 달리, RF 스퍼터링은 절연성(유전체) 재료를 증착하는 데 독특하게 능숙합니다. 이는 타겟 재료의 전기적 전위를 빠르게 교번시켜, 그렇지 않으면 증착 공정을 중단시킬 수 있는 표면 전하 축적을 방지함으로써 달성됩니다.
비전도성 재료를 스퍼터링하는 데 있어 근본적인 문제는 타겟 표면에 양전하가 축적되어 증착에 필요한 이온을 밀어내는 것입니다. RF 스퍼터링은 고주파 AC 필드를 사용하여 사이클의 한 절반 동안 타겟에 전자를 공급함으로써 스퍼터링 절반 사이클 동안 축적된 전하를 효과적으로 중화시킵니다.
근본적인 문제: 절연체 스퍼터링
DC 스퍼터링의 한계
직류(DC) 스퍼터링은 전도성 타겟에 일정한 음전압을 인가합니다. 이는 플라즈마에서 양전하를 띤 이온(예: 아르곤)을 끌어당겨 타겟에 충분한 에너지로 충돌하게 하여 원자를 분리(스퍼터링)시키고, 이 원자들이 기판에 증착됩니다.
이 방법은 타겟이 이온에 의해 전달되는 양전하를 전도하여 필요한 음전위를 유지할 수 있기 때문에 금속에 완벽하게 작동합니다.
"전하 축적" 효과
절연성 타겟(예: 석영 또는 알루미나)에 DC 스퍼터링을 시도하면 공정이 거의 즉시 실패합니다. 양이온이 표면에 박히고, 재료가 절연체이기 때문에 이 양전하가 중화될 수 없습니다.
이로 인해 양전하 표면층이 생성되어 플라즈마에서 더 이상 들어오는 양이온을 밀어내어 스퍼터링 공정이 시작되기 전에 효과적으로 중단됩니다. 이를 "전하 축적" 효과라고 합니다.
RF 스퍼터링이 전하 축적 문제를 해결하는 방법
교류(AC) 필드의 역할
RF 스퍼터링은 DC 전원 공급 장치를 업계 표준이자 연방에서 할당된 주파수인 13.56 MHz로 작동하는 고주파 AC 소스로 대체합니다.
이 고주파에서 플라즈마 내의 가벼운 전자는 변화하는 전기장에 거의 즉시 반응할 수 있지만, 훨씬 무거운 양이온은 빠른 진동을 따르기에는 너무 관성이 큽니다. 이러한 이동성의 차이가 전체 공정의 핵심입니다.
음의 반주기: 스퍼터링
타겟이 음전하를 띠는 사이클의 부분 동안, 이는 DC 타겟과 똑같이 기능합니다. 플라즈마에서 무거운 양이온을 끌어당겨 표면을 폭격하고 타겟 재료를 스퍼터링합니다. 이것이 사이클의 생산적이고 증착 단계입니다.
양의 반주기: 전하 중화
타겟이 양전하를 띠는 짧은 기간 동안, 이는 플라즈마에서 매우 이동성이 높은 전자들의 대규모 흐름을 즉시 끌어당깁니다. 이 전자들의 홍수는 음의 반주기 동안 절연 표면에 축적된 양전하를 완전히 중화시킵니다.
이것이 초당 1356만 번 발생하기 때문에 타겟 표면은 효과적으로 중성 전위 상태로 유지되어 스퍼터링 공정이 무기한 지속될 수 있습니다.
결정적인 자체 바이어스 효과
전자는 이온보다 훨씬 더 이동성이 높고 반응성이 좋기 때문에, 타겟은 양의 사이클 동안 음의 사이클 동안 이온을 포획하는 것보다 훨씬 더 많은 전자를 포획합니다.
그 결과 순수한 음전하가 축적되어 타겟이 AC 소스에 의해 구동됨에도 불구하고 전반적인 음의 DC 바이어스를 형성하게 됩니다. 이 음의 바이어스는 효율적인 스퍼터링을 위해 이온이 충분한 에너지로 타겟을 향해 계속 가속되도록 보장하는 데 중요합니다.
장단점 이해하기
장점: 탁월한 재료 다용성
RF 스퍼터링의 주요 장점은 절연체, 반도체, 도체를 포함한 모든 유형의 재료를 증착할 수 있다는 것입니다. DC 스퍼터링은 엄격하게 전도성 재료로 제한됩니다. 이로 인해 RF는 광학 코팅, 전자 장치의 유전체 층, 보호 세라믹 필름을 만드는 데 주로 사용되는 방법입니다.
장점: 저압에서의 공정 안정성
교류 필드는 DC 스퍼터링에 비해 아크 발생 가능성이 적습니다. 또한 RF 시스템은 매우 낮은 챔버 압력(0.5~10 mTorr)에서도 플라즈마를 유지하는 데 매우 효율적입니다. 이는 가스 충돌을 줄이고 스퍼터링된 원자의 평균 자유 경로를 길게 하여 고품질의 밀도 높은 필름을 만듭니다.
단점: 시스템 복잡성 및 비용
RF 스퍼터링 시스템은 본질적으로 DC 시스템보다 더 복잡하고 비쌉니다. 플라즈마에 효율적으로 전력을 전달하기 위해 전용 RF 전원 공급 장치와 임피던스 매칭 네트워크가 필요합니다. 이러한 추가적인 복잡성으로 인해 RF 시스템은 종종 더 작은 기판이나 필름 품질이 가장 중요한 응용 분야에 더 적합합니다.
단점: 증착 속도
단순 금속을 증착하는 경우 DC 스퍼터링은 일반적으로 더 높은 증착 속도를 제공하며 더 경제적입니다. RF가 매우 효율적일 수 있지만, 전하 중화에 사이클의 일부를 "소비"해야 한다는 점을 고려하면 순수하게 전도성 타겟의 경우 DC가 종종 더 빠른 선택입니다.
목표에 맞는 올바른 선택하기
올바른 스퍼터링 기술을 선택하는 것은 증착하려는 재료와 성능 우선순위에 전적으로 달려 있습니다.
- 고속 및 저비용으로 전도성 재료(금속)를 증착하는 것이 주요 초점이라면: DC 스퍼터링이 일반적으로 더 효율적이고 경제적인 선택입니다.
- 절연성 또는 유전체 재료(산화물 또는 질화물과 같은)를 증착하는 것이 주요 초점이라면: RF 스퍼터링은 필수적이고 타협할 수 없는 기술입니다.
- 특히 저압에서 최고의 필름 균일성과 품질을 달성하는 것이 주요 초점이라면: RF 스퍼터링은 거의 모든 재료에 대해 우수한 공정 제어 및 안정성을 제공합니다.
이러한 전하 관리의 근본적인 차이를 이해하는 것이 박막 증착 목표에 맞는 올바른 도구를 선택하는 핵심입니다.
요약표:
| 원리 | 기능 | 주요 이점 |
|---|---|---|
| AC 필드 (13.56 MHz) | 타겟 전위를 빠르게 교번시킴 | 절연체에 전하 축적 방지 |
| 음의 반주기 | 스퍼터링을 위해 양이온을 끌어당김 | 증착을 위해 타겟 원자를 분리시킴 |
| 양의 반주기 | 중화를 위해 전자를 끌어당김 | 표면 전하 중화 |
| 자체 바이어스 효과 | 순수한 음의 DC 바이어스 생성 | 효율적인 이온 가속 보장 |
