플라즈마 강화 화학 기상 증착(PECVD) 공정은 무엇을 제작하는 데 사용됩니까? 저온 박막 가이드


요약하자면, 플라즈마 강화 화학 기상 증착(PECVD)은 고품질 박막을 제작하는 데 사용되는 핵심 공정입니다. 이 공정의 응용 분야는 마이크로칩, 태양광 패널, 특수 광학 및 보호 코팅 제조를 포함한 현대 기술의 중심에 있습니다.

PECVD의 핵심 가치는 기존 방식보다 훨씬 낮은 온도에서 내구성이 뛰어나고 균일한 박막을 증착할 수 있다는 능력입니다. 이 기능은 단순한 개선이 아니라 온도에 민감한 재료 위에 복잡하고 다층적인 전자 장치를 만드는 것을 가능하게 하는 핵심 기술입니다.

PECVD가 해결하는 핵심 문제: 고온 손상

PECVD가 왜 그렇게 중요한지 이해하려면 먼저 기존 화학 기상 증착(CVD)의 한계를 이해해야 합니다.

기존 CVD의 과제

기존 CVD 공정은 기체 전구체로부터 고체 필름을 형성하기 위해 화학 반응에 필요한 에너지를 제공하기 위해 매우 높은 온도(종종 600°C 이상)에 의존합니다.

이러한 극심한 열은 현대 전자 장치를 구축할 때 주요 문제입니다. 이 열은 이전에 증착된 금속층을 녹이거나, 섬세한 트랜지스터를 손상시키거나, 하부 기판을 변형시켜 장치를 파괴할 수 있습니다.

PECVD가 온도 장벽을 극복하는 방법

PECVD는 에너지원인 플라즈마를 사용하여 이 문제를 우회합니다.

전체 챔버를 가열하는 대신, 전기장이 전구체 가스에 가해져 이온화되고 플라즈마라고 불리는 빛나고 고도로 에너지가 높은 물질 상태를 생성합니다.

이 플라즈마는 기판 표면에서 화학 반응을 유도하는 데 필요한 에너지를 제공하여 일반적으로 200-400°C 범위의 훨씬 낮은 온도에서 고품질 필름 증착을 가능하게 합니다.

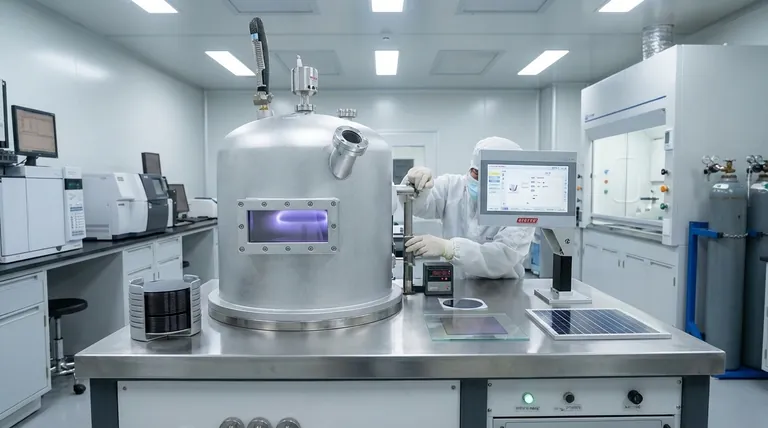

플라즈마 강화 화학 기상 증착(PECVD) 공정은 무엇을 제작하는 데 사용됩니까? 저온 박막 가이드

핵심 응용 분야 및 제작 재료

저온 장점 덕분에 PECVD는 여러 첨단 기술 산업에서 필수적입니다.

반도체 제조

이것이 PECVD의 주요 응용 분야입니다. 실리콘 웨이퍼 위에 이산화규소(SiO₂) 및 질화규소(SiN)와 같은 유전체(절연) 필름을 증착하는 데 사용됩니다.

이러한 필름은 단일 칩에 있는 수백만 개의 트랜지스터를 연결하는 미세한 금속 배선을 절연하는 데 필수적입니다. PECVD의 저온 기능 없이는 이러한 복잡한 다층 집적 회로를 제조하는 것이 불가능했을 것입니다.

태양광 발전(태양 전지)

PECVD는 태양 전지의 효율을 개선하는 데 중요합니다. 두 가지 주요 층을 증착하는 데 사용됩니다.

첫째, 표면에 질화규소 반사 방지 코팅이 적용되어 빛 반사를 최소화하고 더 많은 광자가 셀 내부로 들어가도록 합니다. 둘째, 에너지 손실을 줄여 전체 장치 성능을 향상시키는 표면 통과(passivation) 층에 사용됩니다.

보호 및 기능성 코팅

이 공정은 다양한 재료에 단단하고 내구성이 뛰어난 코팅을 만드는 데 사용됩니다.

예를 들어, 다이아몬드 유사 탄소(DLC) 필름은 내마모성을 위해 공작 기계에 증착되거나 생체 적합성을 위해 의료용 임플란트에 증착될 수 있습니다. 이러한 필름은 경도와 낮은 마찰로 인해 가치가 있습니다.

유연 전자 장치 및 MEMS

온도에 민감한 폴리머 위에 필름을 증착할 수 있는 능력은 PECVD를 성장하는 유연 전자 장치 분야에 필수적으로 만듭니다.

또한 복잡하고 섬세한 구조가 높은 공정 온도를 견딜 수 없는 MEMS(미세 전기 기계 시스템) 제작에도 사용됩니다.

상충 관계 이해하기

강력하지만 PECVD가 만능 해결책은 아닙니다. 인식해야 할 특정 상충 관계가 있습니다.

필름 품질 대 온도

PECVD 필름은 고품질이지만 기존 CVD를 통해 매우 높은 온도에서 성장한 필름보다 수소 함량이 높고 밀도가 약간 낮을 수 있습니다. 이는 저온 공정의 이점에 따른 직접적인 상충 관계입니다.

증착 속도 대 균일성

엔지니어는 증착 속도와 필름 품질 사이의 균형을 맞춰야 합니다. 플라즈마 전력을 높이면 공정이 빨라질 수 있지만 때로는 기판 전체에 비균일성을 초래하고 필름에 응력을 유발할 수 있습니다.

장비 복잡성

PECVD 반응기는 다른 많은 증착 시스템보다 더 복잡하고 비쌉니다. 이들은 플라즈마를 생성하고 유지하기 위해 정교한 진공 챔버, 가스 처리 시스템 및 고주파(RF) 또는 마이크로파 전원 공급 장치를 필요로 합니다.

목표에 맞는 올바른 선택하기

증착 방법을 선택하는 것은 최종 장치의 요구 사항과 기판의 한계에 전적으로 달려 있습니다.

  • 열적으로 견고한 기판 위에 절대적으로 최고의 필름 순도와 밀도를 얻는 데 중점을 둔 경우: 기존 CVD 또는 LPCVD와 같은 고온 공정이 더 나은 선택일 수 있습니다.
  • 민감한 트랜지스터가 있는 완성된 마이크로칩 위에 중요한 절연층을 증착하는 데 중점을 둔 경우: PECVD는 협상의 여지가 없는 산업 표준입니다.
  • 고효율 태양 전지를 만들거나 유연한 플라스틱 기판을 코팅하는 데 중점을 둔 경우: PECVD는 열 손상을 일으키지 않으면서 필요한 필름 특성을 제공합니다.

궁극적으로 PECVD의 천재성은 에너지를 수술적으로 사용하여 공정 중에 파괴하지 않고 현대 전자 장치의 미세 세계를 구축하는 능력에 있습니다.

요약표:

주요 응용 분야 제작 재료 주요 기능
반도체 제조 이산화규소(SiO₂), 질화규소(SiN) 마이크로칩의 전기 절연
태양광 발전(태양 전지) 질화규소(SiN) 반사 방지 코팅 및 표면 통과
보호 코팅 다이아몬드 유사 탄소(DLC) 내마모성 및 생체 적합성
유연 전자 장치/MEMS 다양한 유전체 온도에 민감한 기판의 절연
