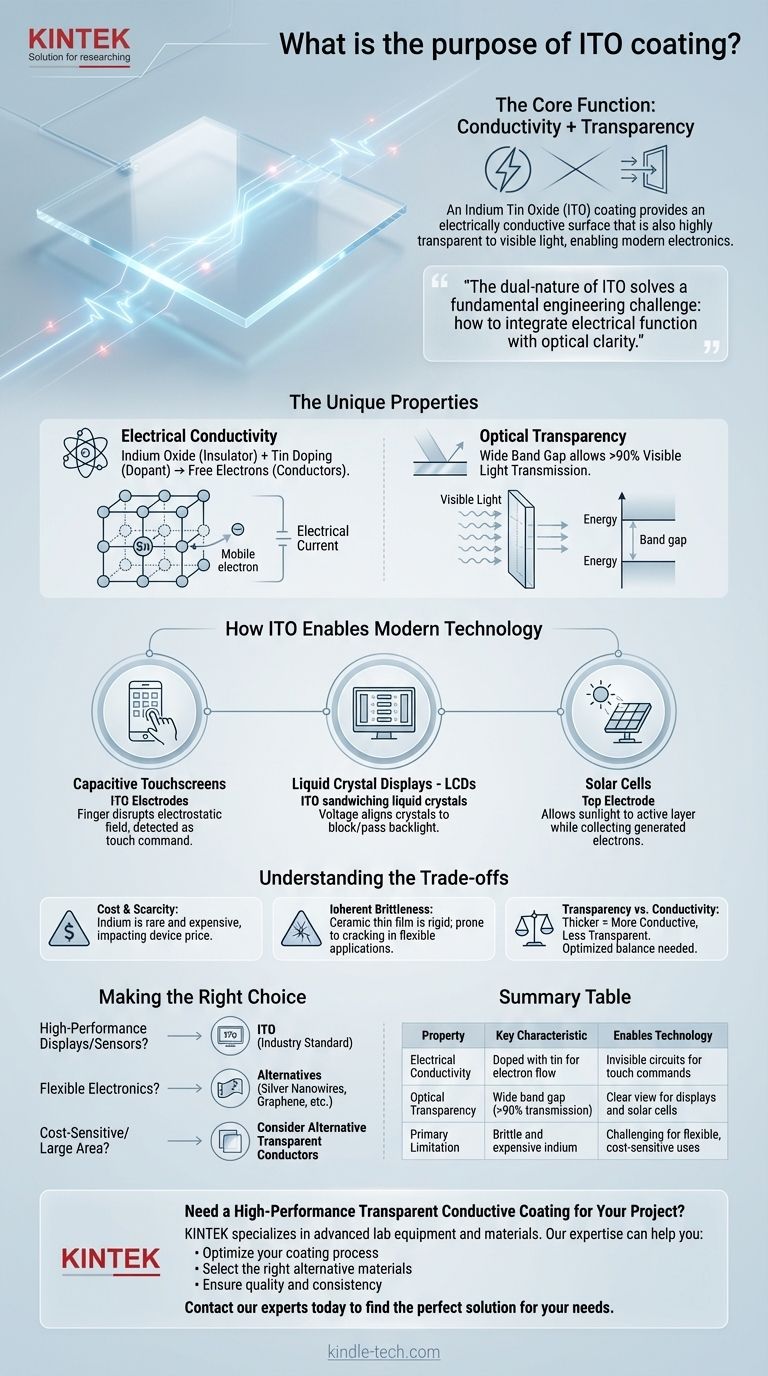

본질적으로 산화인듐주석(ITO) 코팅의 목적은 전기 전도성이면서 가시광선에 대해 거의 완벽하게 투명한 표면을 제공하는 것입니다. 이러한 희귀한 특성 조합은 전기 에너지를 투명한 표면을 가로질러 전달해야 하는 광범위한 현대 전자 장치에 필수적인 핵심 소재가 됩니다.
단순해 보일 수 있지만, ITO의 이중적 특성은 근본적인 공학적 과제를 해결합니다. 즉, 전기적 기능과 광학적 선명도를 통합하는 방법입니다. 이 균형을 이해하는 것이 터치스크린, 평판 디스플레이 및 태양 전지와 같은 기술의 기반을 파악하는 열쇠입니다.
ITO의 고유한 특성
산화인듐주석의 유용성은 일반적으로 대부분의 재료에서 상호 배타적인 두 가지 주요 특성에서 비롯됩니다. 이는 신중하게 설계된 재료 구조를 통해 달성됩니다.
전기 전도성
ITO는 전기 절연체인 산화인듐으로 시작됩니다. 제조 과정에서 소량의 주석으로 도핑하면 재료의 결정 격자에 자유 전자가 도입됩니다.
이러한 자유 전자는 단일 원자에 단단히 결합되어 있지 않아 전압이 가해지면 자유롭게 이동할 수 있습니다. 이러한 전자의 움직임이 우리가 전류라고 부르는 것입니다.
광학적 투명성
전도성이 있음에도 불구하고 ITO는 가시광선에 대해 높은 투명도(종종 90% 이상)를 유지합니다. 이는 재료가 넓은 "밴드 갭(band gap)"을 가지고 있기 때문입니다.
간단히 말해서, 가시광선 광자는 ITO 내의 전자를 흡수하기에 충분한 에너지를 가지고 있지 않습니다. 상호 작용할 에너지가 부족하면 빛은 방해받지 않고 그대로 통과하여 코팅이 육안으로 볼 때 투명하게 보입니다.
ITO가 현대 기술을 가능하게 하는 방법
투명한 회로를 만들 수 있는 능력은 단순한 참신함이 아니라 우리가 매일 사용하는 많은 장치의 핵심 원리입니다. ITO 층은 보이지 않는 전극 역할을 합니다.
정전식 터치스크린
스마트폰이나 태블릿 화면에는 ITO 전극 그리드가 있습니다. 이 그리드는 안정적인 정전기장을 유지합니다.
전도성 손가락이 화면을 만지면 특정 지점에서 이 필드가 방해됩니다. 장치의 컨트롤러는 이 정전용량의 변화를 즉시 감지하고 이를 터치 명령으로 등록합니다.
액정 디스플레이(LCD)
LCD에서 액정 층은 두 개의 투명한 ITO 전극 사이에 끼워져 있습니다.
ITO 그리드의 특정 부분에 정밀한 전압을 가하면 전기장이 생성되어 액정 분자가 특정 방식으로 정렬되도록 합니다. 이 정렬은 백라이트에서 나오는 빛을 차단하거나 통과시켜 보이는 이미지를 형성합니다.
태양 전지
태양 전지가 효율적이려면 햇빛이 전기로 변환되는 활성 광전 재료에 도달해야 합니다.
ITO 코팅은 완벽한 상부 전극 역할을 합니다. 햇빛이 활성층으로 통과하도록 허용하는 동시에 빛에 의해 생성된 전자를 수집하기 위한 전도성 경로를 제공합니다.
상충 관계 이해하기
ITO는 매우 유용하지만 완벽한 재료는 아닙니다. 엔지니어들은 지속적인 대안 연구를 이끄는 상당한 한계를 다루어야 합니다.
비용 및 희소성
ITO의 "I"는 인듐(Indium)을 나타내며, 이는 희귀하고 비싼 원소입니다. 제한된 전 세계 공급과 높은 수요로 인해 ITO는 비용이 많이 드는 구성 요소가 되어 장치의 최종 가격에 상당한 영향을 미칩니다.
고유한 취성
ITO는 세라믹 재료입니다. 얇은 필름으로서 단단하고 부서지기 쉽습니다. 유연한 플라스틱 기판에 적용될 때 반복적으로 구부리거나 구부리면 균열이 생기고 고장나기 쉽습니다.
이러한 취성은 폴더블 폰이나 웨어러블 디스플레이와 같이 진정으로 내구성이 뛰어나고 오래 지속되는 유연한 전자 장치를 만드는 데 가장 큰 장애물입니다.
투명도 대 전도성 균형
코팅의 전기 저항과 투명도 사이에는 직접적인 상충 관계가 있습니다.
더 두꺼운 코팅은 전도성이 더 높지만(저항이 낮음) 투명도는 떨어집니다. 반대로, 더 얇고 투명한 코팅은 저항이 더 높습니다. 엔지니어는 각 응용 분야의 특정 요구 사항에 맞게 이 균형을 신중하게 최적화해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 투명 전도성 필름을 선택하려면 성능, 비용 및 물리적 요구 사항의 균형을 맞춰야 합니다.
- 주요 초점이 고성능 디스플레이 또는 센서인 경우: ITO는 높은 투명도와 낮은 전기 저항이라는 타의 추종을 불허하는 잘 알려진 균형 덕분에 여전히 업계 표준입니다.
- 주요 초점이 유연한 전자 장치인 경우: ITO의 취성을 고려해야 하며, 다른 상충 관계가 있더라도 은 나노와이어, 전도성 폴리머 또는 그래핀과 같은 대안을 강력하게 고려해야 합니다.
- 주요 초점이 비용에 민감하거나 대면적 응용 분야인 경우: 인듐의 높은 비용으로 인해 대안적인 투명 전도체가 더 실행 가능한 선택일 수 있지만, 성능이 최소 요구 사항을 충족해야 합니다.
궁극적으로 올바른 재료를 선택하는 것은 프로젝트의 특정 요구 사항과 제약 사항을 명확하게 이해하는 데 달려 있습니다.
요약표:
| 속성 | 주요 특성 | 활성화하는 기술 |
|---|---|---|
| 전기 전도성 | 주석 도핑으로 전자 흐름 허용 | 터치 명령을 위한 보이지 않는 회로 생성 |
| 광학적 투명성 | 넓은 밴드 갭으로 90% 이상의 빛 투과 허용 | 디스플레이 및 태양 전지에 대한 선명한 시야 제공 |
| 주요 한계 | 부서지기 쉽고 비싼 인듐 포함 | 유연하고 비용에 민감한 응용 분야에 어려움 |
