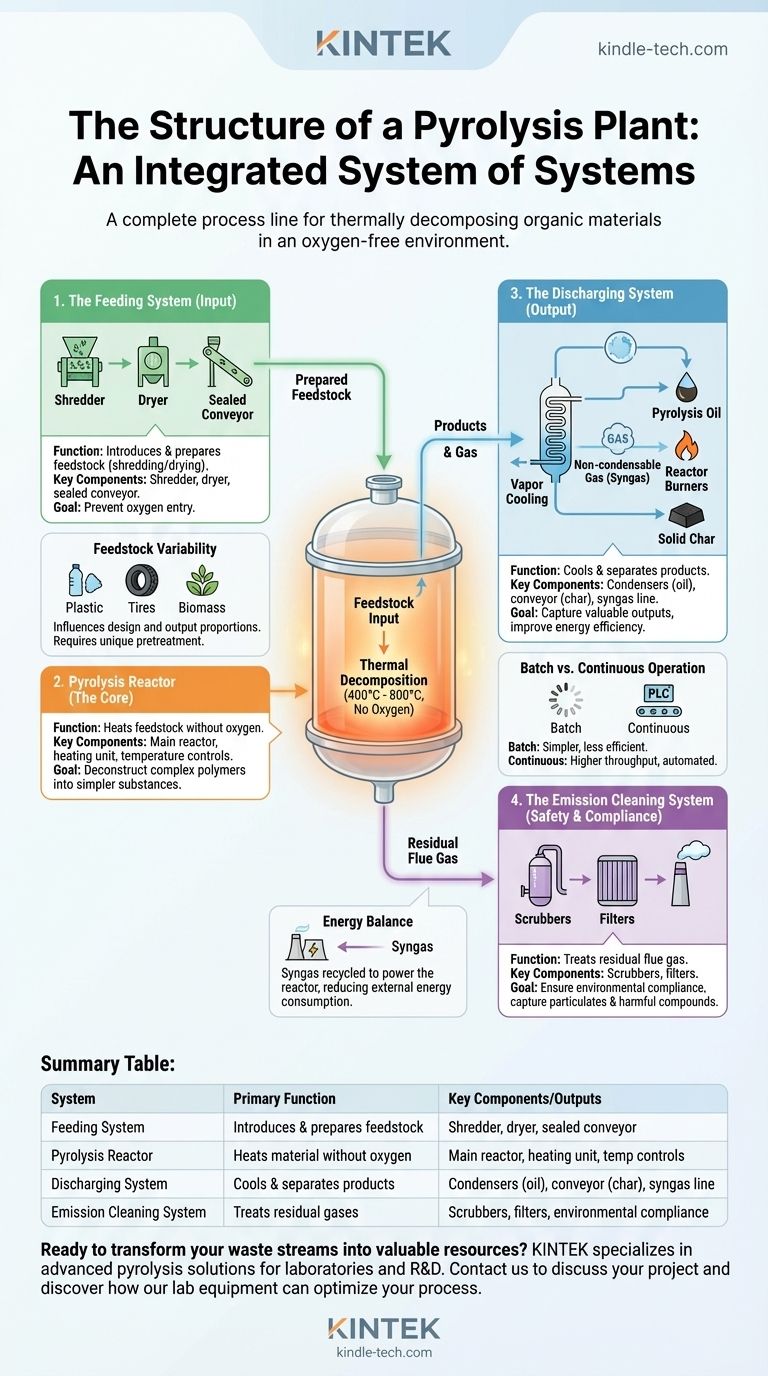

열분해 플랜트의 구조는 무엇인가요? 4가지 핵심 시스템 분석

열분해 플랜트는 본질적으로 네 가지 주요 상호 연결된 시스템을 중심으로 구성됩니다. 이들은 공급 시스템, 열분해 반응기 라인, 제품 배출 시스템, 그리고 배기가스 정화 시스템입니다. 이들은 함께 산소가 없는 환경에서 플라스틱, 타이어 또는 바이오매스와 같은 유기 물질을 열적으로 분해하여 폐기물을 가치 있는 생산물로 전환하도록 설계된 통합 시설을 형성합니다.

열분해 플랜트는 단일 기계가 아니라 완전한 공정 라인입니다. 그 구조는 통제된 화학 반응을 관리하도록 설계되었습니다. 즉, 원료를 안전하게 투입하고, 산소 없이 가열하며, 생성된 제품을 분리하고, 모든 배출물을 정화하는 것입니다.

핵심 원리: 열분해란 무엇인가요?

플랜트의 구조를 검토하기 전에, 플랜트가 촉진하도록 구축된 공정을 이해하는 것이 중요합니다.

제어된 열 반응

열분해는 유기 물질이 산소가 거의 없는 상태에서 고온에 노출되는 열화학적 처리입니다.

이러한 산소 부족은 매우 중요합니다. 연소(태우는 것) 대신, 물질의 화학 결합이 강렬한 열로 인해 분해되는데, 이를 열분해(thermal cracking)라고 합니다.

변환의 목표

이 공정의 목표는 복잡한 유기 고분자를 더 단순하고 가치 있는 물질로 분해하는 것입니다.

주요 생산물은 일반적으로 열분해 오일로 알려진 액체 연료, 숯(또는 카본 블랙)이라고 불리는 고체 탄소 함유 잔류물, 그리고 비응축성 합성가스의 혼합물입니다.

네 가지 핵심 시스템 분석

플랜트의 각 부분은 열분해 공정의 한 단계를 효율적이고 안전하게 실행하도록 설계되었습니다.

1. 공급 시스템 (투입)

이 시스템은 원료 또는 원료 물질을 반응기로 도입하는 역할을 합니다. 많은 물질의 경우, 이는 타이어를 파쇄하거나 바이오매스를 건조하는 것과 같은 전처리 단계를 포함합니다.

공급 메커니즘은 산소가 반응기로 유입되는 것을 방지하기 위해 밀봉되어야 합니다. 산소가 유입되면 물질이 열분해되지 않고 연소될 수 있습니다.

2. 열분해 반응기 (핵심)

이곳은 열분해가 일어나는 플랜트의 심장부입니다. 반응기는 원료를 종종 400°C에서 800°C에 이르는 온도로 가열합니다.

반응기 설계는 균일한 가열과 산소가 부족한 환경을 보장하여 화학적 분해가 올바르게 진행되도록 합니다.

3. 배출 시스템 (출력)

반응이 완료되면 이 시스템은 다른 제품들을 냉각하고 분리합니다.

기체 제품은 응축기에서 냉각되어 응축 가능한 증기가 액체 열분해 오일로 변합니다. 남은 비응축성 가스(합성가스)는 종종 반응기 버너의 연료로 재활용되어 에너지 효율을 높입니다. 고체 숯은 일반적으로 밀봉된 냉각 컨베이어를 통해 별도로 제거됩니다.

4. 배기가스 정화 시스템 (안전 및 규정 준수)

이 최종 시스템은 잔류 연도 가스가 대기로 배출되기 전에 처리합니다.

그 목적은 미립자를 포집하고 유해 화합물을 제거하여 플랜트가 유해한 부산물을 배출하지 않고 작동하며 환경 규정을 준수하도록 보장하는 것입니다.

절충점 및 고려 사항 이해

열분해 플랜트의 특정 설계는 의도된 목적과 처리하는 원료에 따라 크게 달라질 수 있습니다.

원료 가변성

플라스틱, 타이어 또는 목재 폐기물과 같은 원료 유형은 플랜트 설계에 큰 영향을 미칩니다.

다른 재료는 고유한 전처리 단계를 필요로 하며 오일, 숯 및 가스의 비율이 매우 다르게 나올 수 있습니다. 플라스틱에 최적화된 플랜트는 타이어 처리에는 비효율적일 수 있습니다.

배치 vs. 연속 작동

열분해 플랜트는 배치 모드(한 번에 한 세트를 로딩, 처리 및 언로딩) 또는 연속 모드로 작동할 수 있습니다.

배치 시스템은 더 간단하고 초기 비용이 적게 들지만 효율성은 떨어집니다. PLC(프로그래머블 로직 컨트롤러)로 제어되는 연속 시스템은 훨씬 더 높은 처리량을 제공하지만 더 정교한 엔지니어링과 투자가 필요합니다.

에너지 균형

열분해는 작동 온도에 도달하기 위해 상당한 에너지 입력이 필요하지만, 잘 설계된 플랜트는 부분적으로 자급자족하게 됩니다.

공정 중에 생성되는 합성가스는 가연성 연료이며, 거의 항상 반응기의 가열 시스템에 전력을 공급하는 데 재활용되어 외부 에너지 소비를 줄입니다.

목표에 맞는 플랜트 설계

이러한 구조를 이해하면 특정 목표에 맞는 플랜트를 선택하거나 설계하는 데 도움이 됩니다.

폐기물 관리가 주요 초점인 경우: 혼합되거나 오염된 원료를 처리할 수 있는 견고하고 다재다능한 공급 및 전처리 시스템이 최우선 순위여야 합니다.
고품질 연료 생산이 주요 초점인 경우: 반응기 설계와 배출 및 응축 시스템의 정교함이 생산물 품질을 제어하는 데 가장 중요합니다.
최대 처리량이 주요 초점인 경우: 효율적이고 대규모 처리를 최소한의 다운타임으로 보장하기 위해서는 완전 연속 자동화 플랜트가 유일한 실행 가능한 옵션입니다.

궁극적으로 열분해 플랜트를 시스템의 통합 시스템으로 보는 것이 그 설계 및 운영 논리를 이해하는 핵심입니다.

요약표:

시스템	주요 기능	주요 구성 요소/생산물
공급 시스템	원료 도입 및 준비	파쇄기, 건조기, 밀봉 컨베이어
열분해 반응기	산소 없이 물질 가열	주 반응기, 가열 장치, 온도 제어
배출 시스템	제품 냉각 및 분리	응축기 (열분해 오일), 컨베이어 (숯), 합성가스 라인
배기가스 정화 시스템	잔류 가스 처리	스크러버, 필터, 환경 규정 준수 보장
