본질적으로 RF 스퍼터링은 전기적으로 절연되는 재료의 박막을 증착하는 데 사용됩니다. DC 스퍼터링과 같은 다른 방법은 전도성 금속에는 잘 작동하지만, 타겟 재료가 절연체일 때는 실패합니다. RF 스퍼터링은 이러한 근본적인 한계를 극복하여 반도체, 광학 장치 및 기타 첨단 기술 응용 분야를 위한 고급 박막 제작에 필수적인 공정이 됩니다.
비전도성 재료를 스퍼터링할 때의 핵심 문제는 타겟 표면에 양전하가 축적되어 공정을 지속하는 데 필요한 이온을 밀어낸다는 것입니다. RF 스퍼터링은 이 문제를 교류(AC) 전원을 사용하여 해결합니다. 이 전원은 주기적으로 이 전하 축적을 중화시켜 안정적이고 지속적인 증착을 가능하게 합니다.
핵심 문제: 절연체 스퍼터링
스퍼터링은 진공 상태에서 에너지를 가진 이온으로 단단한 타겟 재료를 폭격하여 원자를 방출하는 물리적 기상 증착(PVD) 기술입니다. 방출된 원자는 기판으로 이동하여 증착되어 박막을 형성합니다.
DC 스퍼터링의 한계
전기적으로 전도성이 있는 타겟의 경우 가장 간단한 방법은 직류(DC) 스퍼터링입니다. 타겟에 높은 음의 DC 전압을 가하여 플라즈마에서 양이온(예: 아르곤)을 끌어당깁니다.
이 이온들이 충분한 힘으로 타겟을 때려 원자를 떼어냅니다. 그러나 타겟이 절연체(유전체 재료)인 경우 이 과정은 빠르게 중단됩니다.
비전도체에서 DC가 실패하는 이유
양이온이 비전도성 타겟을 폭격할 때, 전원 공급 장치로부터의 전자 흐름으로 중화될 수 없습니다. 대신, 타겟 표면에 양전하 층이 축적됩니다.
이러한 "표면 충전" 효과는 들어오는 양이온을 밀어내는 차폐막 역할을 하여 스퍼터링 공정을 거의 즉시 중단시킵니다.
RF 스퍼터링이 문제를 해결하는 방법
RF 스퍼터링은 DC 전원 공급 장치를 고주파 무선 주파수(RF) AC 전원 공급 장치(일반적으로 13.56MHz에서 작동)로 대체합니다. 이 교류 전압이 절연체를 스퍼터링하는 열쇠입니다.
2주기 메커니즘
RF 필드는 진동하는 플라즈마를 생성합니다. AC 주기의 한쪽 절반 동안 타겟은 음전하를 띠게 되어 양이온을 끌어당기고 DC 공정에서와 같이 스퍼터링을 유발합니다.
다른 반주기 동안 타겟은 양전하를 띠게 됩니다. 이 짧은 기간 동안 이전 반주기에서 축적된 양전하를 중화시키는 매우 이동성이 높은 전자의 흐름을 끌어당깁니다. 이는 "차폐" 효과를 방지하고 스퍼터링이 무기한으로 계속되도록 합니다.
RF 스퍼터링의 주요 이점
이 교대 메커니즘은 특히 까다로운 재료를 다룰 때 다른 증착 기술에 비해 몇 가지 중요한 이점을 제공합니다.
더 넓은 재료 적용 범위
주요 이점은 DC 시스템으로는 스퍼터링이 불가능한 재료를 증착할 수 있다는 것입니다. 여기에는 현대 전자 및 광학에 사용되는 광범위한 절연체, 세라믹 및 반도체가 포함됩니다.
더 높은 증착 효율
RF 플라즈마 내의 진동하는 전자는 더 많은 에너지를 가지며 챔버 가스 내에서 더 많은 이온화를 유발합니다. 이를 통해 더 낮은 압력(1-15mTorr)에서 안정적인 플라즈마를 유지할 수 있습니다.
낮은 압력에서 작동한다는 것은 스퍼터링된 원자가 기판으로 가는 도중에 가스 충돌을 덜 겪는다는 것을 의미하며, 이는 더 효율적인 증착과 더 나은 필름 품질로 이어집니다.
우수한 필름 품질
RF 스퍼터링은 우수한 특성을 가진 필름을 생성합니다. 이 공정은 아킹 및 전하 축적을 줄여 복잡한 기판 지형 위에서 더 나은 스텝 커버리지를 가진 더 균일한 필름을 생성합니다. 또한 타겟의 "레이스 트랙 침식"과 같은 문제를 최소화하여 더 안정적이고 장기적인 공정 제어를 가능하게 합니다.
절충안 이해하기
강력하지만 RF 스퍼터링이 항상 기본 선택은 아닙니다. 주요 절충안은 시스템 복잡성과 비용입니다.
RF 전원 공급 장치와 관련 임피던스 매칭 네트워크는 DC 장치보다 훨씬 복잡하고 비쌉니다. 이러한 추가된 복잡성은 더 정교한 공정 제어 및 유지 보수를 필요로 합니다.
높은 처리량이 주요 목표인 간단한 금속 증착의 경우, DC 스퍼터링이 종종 더 비용 효율적인 솔루션입니다. 재료 특성이나 필름 품질 요구 사항이 필요할 때 RF가 선택됩니다.
목표에 맞는 올바른 선택
올바른 스퍼터링 기술을 선택하는 것은 전적으로 재료와 원하는 결과에 달려 있습니다.
- 비용 효율적으로 전도성 금속을 증착하는 데 중점을 둔다면: DC 스퍼터링이 일반적으로 더 실용적이고 경제적인 선택입니다.
- 절연체 또는 반도체 재료 증착에 중점을 둔다면: RF 스퍼터링이 필수적이고 우수한 기술입니다.
- 낮은 압력에서 최고의 필름 품질과 균일성을 달성하는 데 중점을 둔다면: RF 스퍼터링이 더 나은 공정 제어 및 증착 효율을 제공합니다.
궁극적으로 RF 스퍼터링은 광범위한 비전도성 재료로 복잡한 장치를 제작할 수 있게 해주는 필수 도구입니다.
요약표:
| 특징 | DC 스퍼터링 | RF 스퍼터링 |
|---|---|---|
| 타겟 재료 | 전도성 금속 | 절연체, 세라믹, 반도체 |
| 플라즈마 압력 | 더 높음 (~100 mTorr) | 더 낮음 (1-15 mTorr) |
| 필름 품질 | 금속에 좋음 | 우수한 균일성 및 스텝 커버리지 |
| 비용 및 복잡성 | 낮음 | 높음 |
고품질 절연체 또는 반도체 박막 증착이 필요하신가요? KINTEK은 귀하의 연구 및 생산을 위한 우수한 필름 품질과 공정 제어 달성을 돕기 위해 RF 스퍼터링 시스템을 포함한 첨단 실험실 장비를 전문으로 합니다. 귀하의 특정 요구 사항에 대해 논의할 수 있도록 저희 전문가의 도움을 받으십시오. 지금 바로 저희 팀에 문의하십시오!

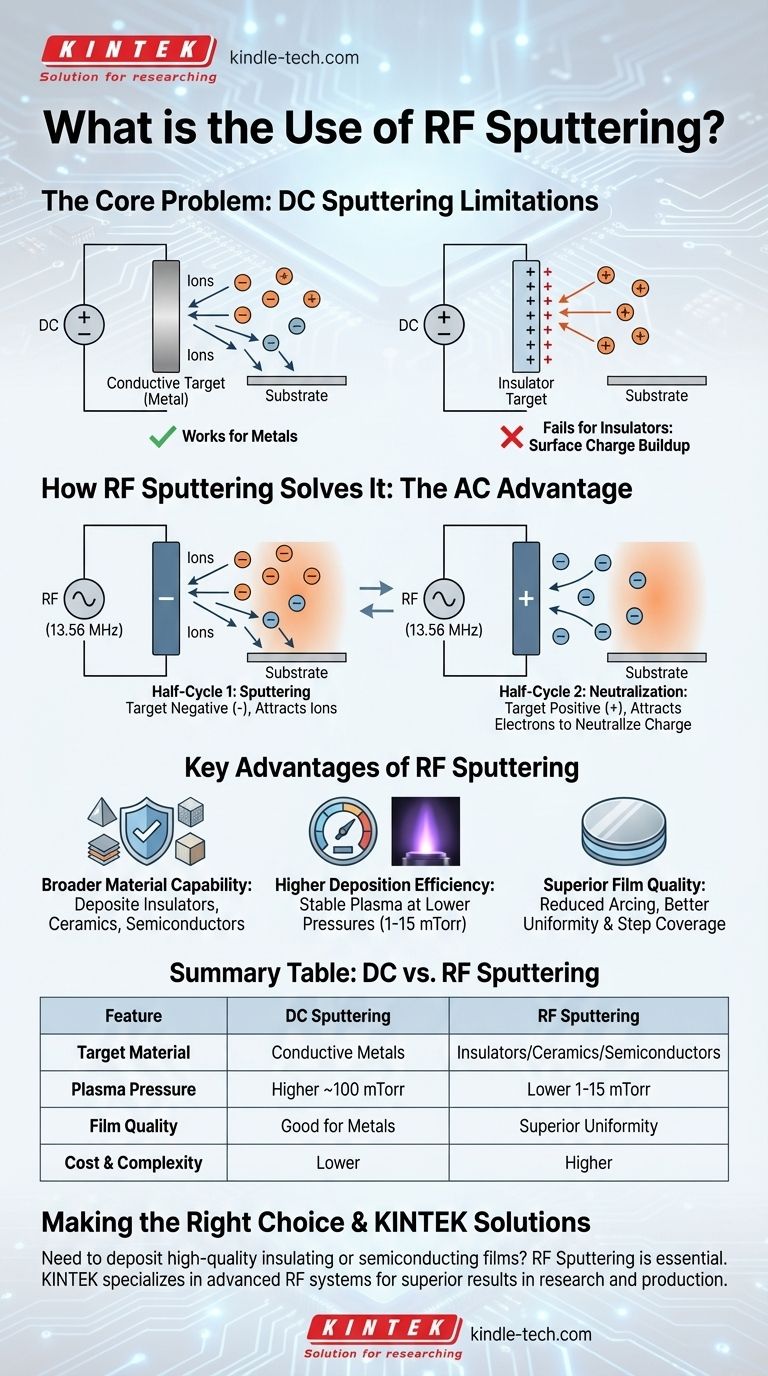

시각적 가이드
