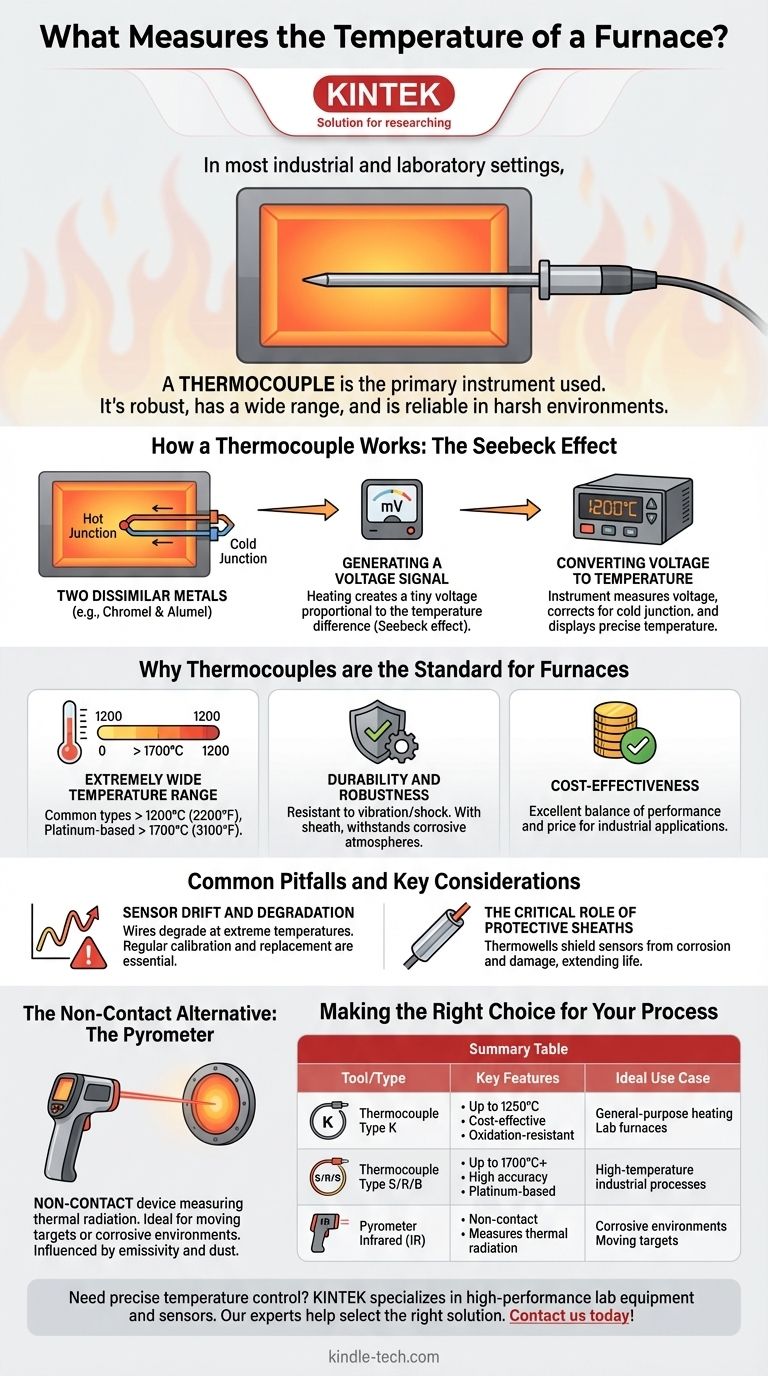

대부분의 산업 및 실험실 환경에서는 열전대(thermocouple)가 가마 내부 온도를 측정하는 데 사용되는 주요 장비입니다. 이 견고한 센서는 극한의 열을 견딜 수 있는 능력, 넓은 측정 범위 및 열악한 환경에서의 신뢰성 때문에 선호됩니다.
가마 온도 측정의 핵심 과제는 단순히 열을 견딜 수 있는 도구를 찾는 것이 아니라, 정밀한 공정 제어를 위해 정확하고 반복 가능한 데이터를 제공하는 도구를 선택하는 것입니다. 열전대가 직접 측정에 대한 업계 표준이지만, 그 유형과 한계를 이해하는 것이 중요합니다.
열전대의 작동 원리: 제베크 효과
열전대는 거의 200년 전에 발견된 간단하고 우아한 물리 원리로 작동합니다. 감지 지점에 복잡한 전자 장치가 없어 고온 내구성이 뛰어납니다.
두 가지 이종 금속
열전대는 두 가지 다른 종류의 금속 와이어를 한쪽 끝에서 용접하여 만듭니다. 이 용접된 접합부가 온도를 측정하는 지점, 즉 "뜨거운 접합부(hot junction)"입니다.
전압 신호 생성
이 뜨거운 접합부가 가열되면, 가마 내부의 뜨거운 접합부와 외부의 "차가운 접합부(cold junction)" 사이의 온도 차이에 정비례하는 미세한 전압(밀리볼트)이 생성됩니다. 이 현상을 제베크 효과(Seebeck effect)라고 합니다.
전압을 온도로 변환
이 밀리볼트 신호는 열전대 와이어를 따라 온도 조절기 또는 송신기로 전달됩니다. 이 기기는 전압을 측정하고, 차가운 접합부 온도에 대한 보정을 적용하여 판독값을 정확한 온도 표시(예: 섭씨 또는 화씨)로 변환합니다.
열전대가 가마 표준인 이유
다른 센서도 존재하지만, 열전대는 몇 가지 주요 이유로 고온 응용 분야에서 지배적인 선택으로 남아 있습니다.
극도로 넓은 온도 범위
다양한 유형의 열전대는 방대한 온도 스펙트럼을 측정할 수 있습니다. 일반적인 유형은 1200°C(2200°F) 이상에서 잘 작동하며, 특수 백금 기반 유형은 1700°C(3100°F)에 가까운 온도와 그 이상을 정확하게 측정할 수 있습니다.
내구성과 견고성
본질적으로 두 개의 용접된 와이어로 이루어진 단순한 구조 덕분에 진동과 기계적 충격에 본질적으로 강합니다. 보호 슬리브(보호관)로 감싸면 가마 내부의 부식성 및 고압 분위기를 견딜 수 있습니다.
비용 효율성
다른 고온 센서와 비교할 때, 열전대는 성능과 가격의 훌륭한 균형을 제공하므로 대부분의 산업 응용 분야에서 실용적인 선택이 됩니다.
일반적인 함정과 주요 고려 사항
열전대를 선택하는 것만으로는 충분하지 않습니다. 정확성과 수명을 위해서는 적절한 선택과 구현이 중요합니다.
센서 드리프트 및 열화
극심한 온도에서 열전대 와이어는 열화되어 시간이 지남에 따라 전압 신호가 "드리프트"하여 부정확한 판독값을 제공할 수 있습니다. 중요 공정의 경우 정기적인 교정 확인 및 계획된 교체가 필수적입니다.
보호 슬리브의 중요한 역할
열전대는 거의 항상 세라믹 또는 고온 금속 합금으로 만들어진 슬리브로 보호됩니다. 이 보호관(thermowell)은 가마 내부의 화학적 부식 및 물리적 손상으로부터 센서를 보호하여 수명을 극적으로 연장합니다.
비접촉 대안: 고온계
어떤 경우에는 직접 접촉 측정이 불가능하거나 비실용적일 수 있습니다. 적외선(IR) 고온계(pyrometer)는 물체가 방출하는 열 복사를 감지하여 온도를 측정하는 비접촉 장치입니다. 가마 벽의 시창을 통해 목표물을 향하게 합니다.
고온계는 움직이는 목표물을 측정하거나 가마 분위기가 프로브를 즉시 파괴할 수 있는 경우에 이상적입니다. 그러나 정확도는 먼지, 연기 및 측정 대상 물질의 표면 특성(방사율, emissivity)에 의해 영향을 받을 수 있습니다.
귀하의 공정에 맞는 올바른 선택
올바른 장비 선택은 전적으로 특정 온도 범위, 환경 및 정확도 요구 사항에 따라 달라집니다.
- 1250°C(2282°F)까지의 일반 가열에 중점을 두는 경우: K형(Type K) 열전대는 넓은 범위, 저렴한 비용 및 우수한 내산화성의 최상의 조합을 제공합니다.
- 1250°C(2282°F) 이상의 고온 산업 공정에 중점을 두는 경우: 탁월한 안정성과 극한 온도에서의 정확도를 위해 백금 기반의 S형, R형 또는 B형(Type S, R, or B) 열전대가 필요합니다.
- 부식성 환경이나 움직이는 제품으로 인해 비접촉 측정이 중점인 경우: 적외선 고온계(infrared pyrometer)가 올바른 도구이지만, 방사율 및 대기 간섭을 고려하여 신중하게 설정해야 합니다.
궁극적으로 정밀한 온도 측정은 제어되고 반복 가능한 열 공정의 기반입니다.
요약표:
| 측정 도구 | 유형 | 주요 특징 | 이상적인 사용 사례 |
|---|---|---|---|
| 열전대 | K형 | 최대 1250°C, 비용 효율적, 내산화성 | 일반 가열, 실험실 가마 |
| 열전대 | S/R/B형 | 최대 1700°C 이상, 고정확도, 백금 기반 | 고온 산업 공정 |
| 고온계 | 적외선(IR) | 비접촉, 열 복사 측정 | 부식성 환경, 움직이는 목표물 |
