SEM에 금 코팅이 필요한 이유는 무엇인가요? 4가지 주요 이유 설명

주사 전자 현미경(SEM)은 주로 비전도성 샘플에 금 코팅을 해야 전하를 방지하고 신호 대 잡음비를 향상시켜 이미지 품질을 개선할 수 있습니다.

SEM에 금 코팅이 필요한 이유는 무엇인가요? 4가지 주요 이유 설명

SEM에 금 코팅이 필요한 이유는 무엇인가요? 4가지 주요 이유 설명

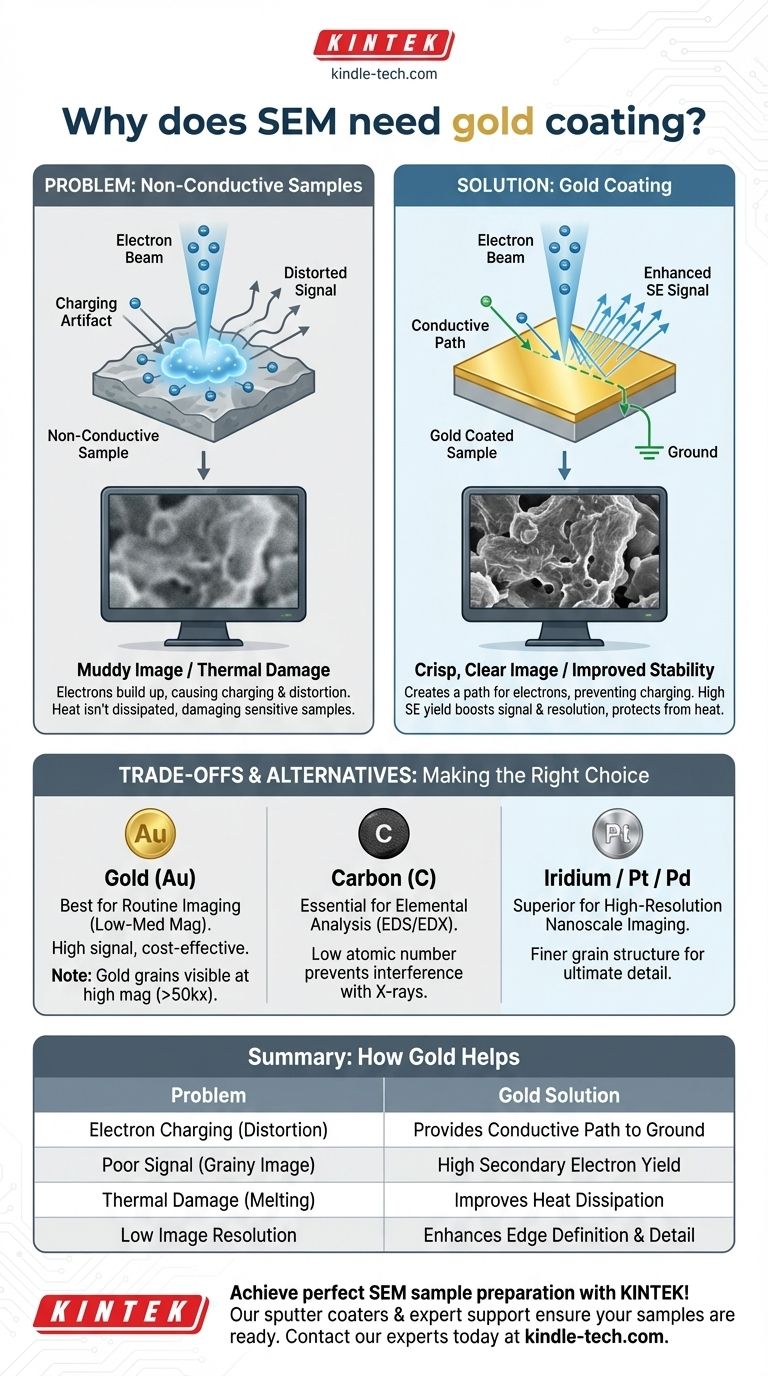

1. 충전 방지

비전도성 물질은 SEM의 전자빔에 노출되면 정전기장이 축적되어 샘플이 충전될 수 있습니다.

이러한 충전은 전자 빔을 편향시켜 이미지를 왜곡하고 샘플을 손상시킬 수 있습니다.

금과 같은 전도성 물질로 샘플을 코팅하면 이러한 전하를 분산시켜 샘플이 전자빔 아래에서 안정적으로 유지되도록 합니다.

2. 신호 대 잡음비 향상

금은 많은 비전도성 물질에 비해 이차 전자 수율이 높습니다.

비전도성 샘플을 금으로 코팅하면 방출되는 이차 전자가 증가하여 SEM에서 감지되는 신호가 향상됩니다.

배경 노이즈에 비해 신호 강도가 증가하면 더 선명하고 세밀한 이미지를 얻을 수 있습니다.

금의 얇은 층(일반적으로 2~20nm)은 샘플의 표면 특징을 크게 변경하지 않고 이미징 기능을 크게 향상시키기에 충분합니다.

3. 실용적인 고려 사항

코팅 두께 및 입자 크기: 금 코팅의 두께와 샘플 재료와의 상호 작용은 코팅의 입자 크기에 영향을 미칩니다.

예를 들어, 금 또는 은의 경우 표준 조건에서 5-10nm의 입자 크기를 기대할 수 있습니다.

균일성 및 커버리지: 스퍼터 코팅 기술은 넓은 영역에 걸쳐 균일한 두께를 얻을 수 있으며, 이는 샘플 전체에서 일관된 이미징을 위해 매우 중요합니다.

EDX 분석을 위한 재료 선택: 샘플에 에너지 분산형 X-선(EDX) 분석이 필요한 경우 스펙트럼 중첩을 피하기 위해 샘플의 원소 구성을 방해하지 않는 코팅 재료를 선택하는 것이 중요합니다.

4. 스퍼터 코팅의 단점

장비 복잡성: 스퍼터 코팅에는 복잡하고 고가의 특수 장비가 필요합니다.

증착 속도: 공정이 상대적으로 느릴 수 있습니다.

온도 효과: 기판에 고온이 발생할 수 있으며, 이는 특정 샘플에 해로울 수 있습니다.

계속 탐색하고 전문가와 상담하세요

요약하면, 비전도성 시료의 전하를 방지하고 신호 대 잡음비를 향상시켜 이미지의 선명도를 개선하기 위해 SEM에서 금 코팅은 필수적입니다.

킨텍솔루션에서 SEM 시료 전처리에서 금 코팅의 중요한 역할에 대해 알아보세요.

당사의 전문 제품은 비전도성 샘플을 효과적으로 코팅하여 전하를 방지하고 신호 대 잡음비를 극대화하여 더 선명하고 상세한 이미지를 얻을 수 있도록 합니다.

지금 바로 당사의 정밀 금 코팅 재료와 스퍼터 코팅 기술을 살펴보고 SEM 이미징 결과를 향상시켜 보십시오.

실험실 소모품에 대한 요구사항은 킨텍 솔루션을 신뢰하십시오.
