그래핀이 구리에서 성장하는 이유는 무엇인가요?

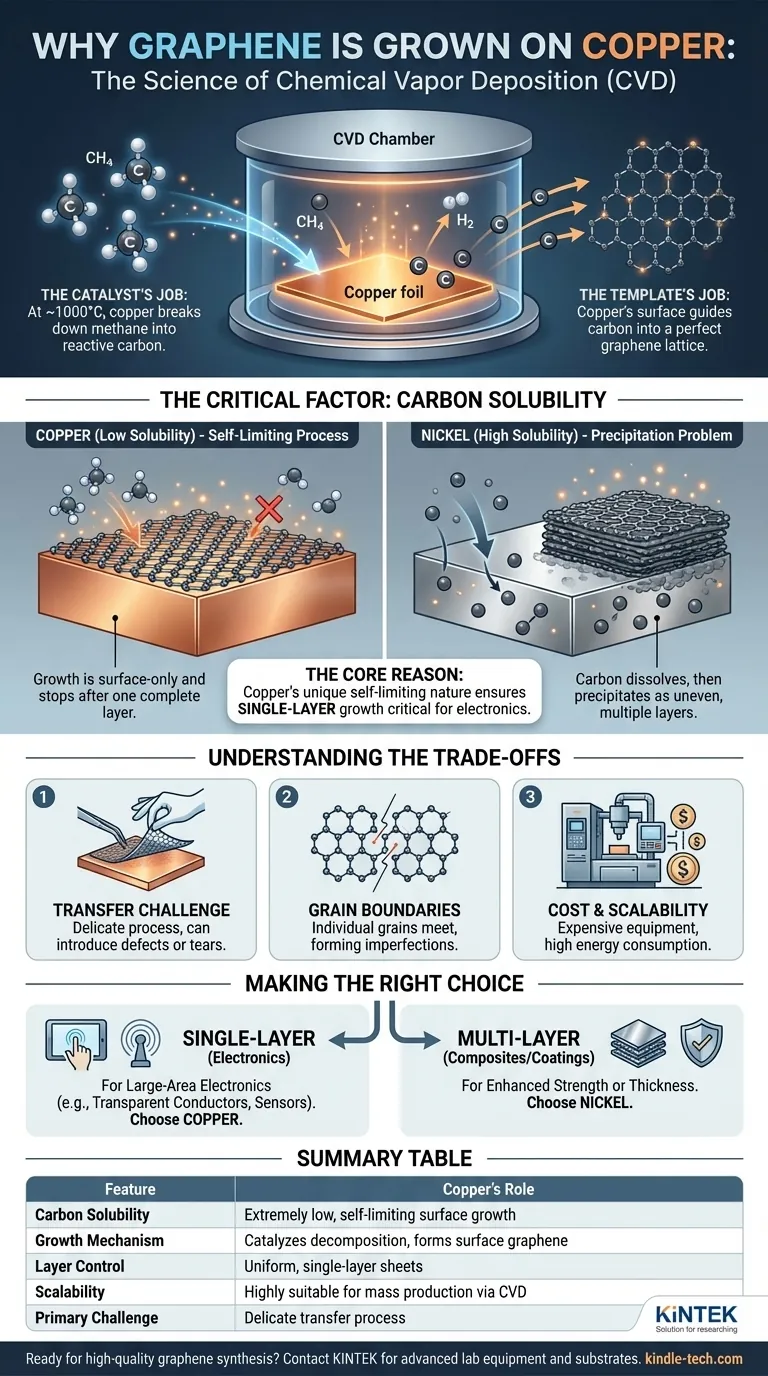

그래핀은 주로 구리의 낮은 탄소 용해도 때문에 구리 위에서 성장하며, 이는 고품질의 대면적 그래핀 시트를 생성하는 표면 기반 성장 메커니즘을 용이하게 합니다. 이 방법은 구리가 촉매 및 기판 역할을 하는 화학 기상 증착(CVD) 공정에서 특히 효과적입니다.

자세한 설명:

  1. 구리의 낮은 탄소 용해도: 구리는 니켈과 같은 다른 전이 금속에 비해 탄소 용해도가 낮습니다. 이 특성은 그래핀의 표면 기반 성장 메커니즘을 가능하게 하기 때문에 매우 중요합니다. CVD 공정에서 구리가 고온의 기체 탄화수소에 노출되면 탄화수소의 탄소 원자가 구리에 쉽게 녹지 않고 대신 표면에 그래핀 층을 형성합니다. 이로 인해 금속 기판에 크게 통합되지 않고 구리 표면에 직접 그래핀이 형성됩니다.

  2. 표면 성장 메커니즘: 구리의 표면 성장 메커니즘은 일반적으로 결함이 적고 그래핀의 품질이 높기 때문에 유리합니다. 그래핀이 표면에 직접 형성되기 때문에 벌크 금속과의 상호 작용으로 인해 발생할 수 있는 불순물이나 결함의 영향을 덜 받습니다. 이는 탄소 용해도가 높아 냉각 중에 탄소가 벌크 금속으로 확산되어 그래핀으로 침전되는 메커니즘으로 인해 결함이 더 많은 다층 그래핀이 생성되는 니켈과는 대조적입니다.

  3. 대면적 그래핀 생산: 구리 기판은 대면적 그래핀 시트를 생산할 수 있기 때문에 선호됩니다. 구리 인클로저를 기판으로 사용하면 그래핀을 위한 넓은 증착 부위가 제공되며, 온도와 압력 등 CVD 공정 파라미터를 신중하게 제어함으로써 연구자들은 최대 2mm 크기의 단결정 그래핀 시트를 성장시킬 수 있었습니다. 이러한 확장성은 특히 크고 균일한 그래핀 필름이 필요한 전자 및 포토닉스 분야와 같은 실용적인 응용 분야에서 중요합니다.

  4. 전송 문제 감소: 구리 위에 직접 그래핀을 성장시키면 소자 제작을 위해 성장 기판에서 다른 기판으로 그래핀을 옮기는 것과 관련된 몇 가지 문제를 완화할 수 있습니다. 구리 위에서 직접 성장하면 구리가 최종 소자 구조의 일부로 남아있을 수 있어 전송의 필요성을 줄이고 전반적인 소자 성능과 신뢰성을 향상시킬 수 있는 애플리케이션에 유리할 수 있습니다.

  5. 향상된 표면 처리: 연구자들은 CVD 공정 전에 구리 기판을 처리하여 구리 위에 성장한 그래핀의 품질을 더욱 향상시키는 기술도 개발했습니다. 여기에는 촉매 활성을 줄이고, 구리의 입자 크기를 늘리고, 표면 형태를 수정하여 결함이 적은 그래핀의 성장을 촉진하는 화학적 처리가 포함될 수 있습니다.

요약하면, 구리의 그래핀 성장은 금속의 낮은 탄소 용해도에 의해 주도되며, 이는 고품질의 대면적 그래핀을 생성하는 표면 기반 성장 메커니즘을 지원합니다. 이 방법은 특히 CVD 공정에 효과적이며 확장성과 전자 기기에 직접 통합할 수 있는 잠재력 측면에서 상당한 이점을 제공합니다.

연구 및 산업 요구사항에 맞는 구리 기판 그래핀의 최첨단 이점에 대해 알아보세요! 정밀한 CVD 공정을 통해 구리의 탁월한 저탄소 용해도를 활용하여 탁월한 표면 기반 성장으로 고품질의 결함 없는 그래핀 시트를 생산합니다. 당사의 대면적 그래핀 생산 능력과 애플리케이션에 원활하게 통합할 수 있는 전송 문제 감소를 놓치지 마세요. 지금 바로 킨텍 솔루션으로 그래핀 연구의 수준을 높이세요!
