마그네트론 스퍼터링 타겟에 대한 종합적인 분석

마그네트론 스퍼터링 타겟 소개

핵심 구성 요소 및 중요성

마그네트론 스퍼터링 타겟은 생산되는 필름의 품질과 특성에 없어서는 안 될 필수 요소입니다.이러한 타겟은 표면 개질 및 박막 증착 공정에 직접적인 영향을 미치므로 다양한 산업 응용 분야에서 매우 중요한 구성 요소입니다.이러한 타겟의 효과는 재료 구성뿐만 아니라 크기, 평탄도, 순도 및 밀도와 같은 물리적 특성에도 영향을 받습니다.

예를 들어 순도가 높은 타겟은 오염을 최소화하며, 이는 증착된 필름의 무결성을 유지하는 데 매우 중요합니다.마찬가지로 타겟 재료의 밀도는 필름의 균일성과 품질에 영향을 미칩니다.적절한 입자 크기와 균일한 화학 성분을 가진 타겟은 스퍼터링 효율을 향상시켜 필름 성능을 향상시킵니다.

또한 타겟은 스퍼터링 공정 중 고온과 입자 충격을 견뎌야 하므로 열 안정성과 내식성이 매우 중요합니다.이러한 특성은 타겟이 오랜 기간 동안 기능을 유지하도록 보장하여 박막 증착 시스템의 전반적인 신뢰성과 수명에 기여합니다.

요약하면, 마그네트론 스퍼터링 타겟의 선택과 준비는 표면 개질 및 박막 증착 공정의 성공을 결정하는 데 중추적인 역할을 하며 전자에서 반도체에 이르기까지 광범위한 산업에 영향을 미칩니다.

주요 요구 사항

최적의 성능을 보장하기 위해 마그네트론 스퍼터링 타겟은 엄격한 기준을 준수해야 합니다.이러한 요건은 단순한 기술 사양이 아니라 생산된 박막의 효율성과 품질을 결정하는 데 중요한 역할을 합니다.

첫째, 크기 가 중요한 역할을 합니다.타겟의 치수는 특정 스퍼터링 챔버에 맞게 신중하게 선택해야 공간을 효율적으로 사용하고 기판과 최적의 정렬을 보장할 수 있습니다.

둘째로 평탄성 은 필수입니다.완벽하게 평평한 타겟 표면은 아크의 위험을 최소화하고 증착된 필름의 일관성을 위해 매우 중요한 균일한 스퍼터링을 보장합니다.

순도 는 또 다른 초석입니다.고순도 타겟은 필름의 특성에 악영향을 미칠 수 있는 불순물의 유입을 최소화합니다.일반적으로 필요한 순도 수준은 애플리케이션에 따라 99.9%에서 99.999%까지 다양합니다.

불순물 함량 불순물 함량 을 꼼꼼하게 관리해야 합니다.미량의 불순물도 필름에 결함을 일으켜 전도도, 투명도 또는 기타 중요한 특성에 영향을 미칠 수 있습니다.

밀도 도 핵심 요소입니다.조밀한 타겟 재료는 더 나은 입자 전달과 더 높은 스퍼터링 효율을 보장하여 더 균일하고 조밀한 필름을 생성합니다.

마지막으로 입자 크기 가 중요합니다.입자가 미세한 타겟은 결함이 적고 매끄러운 필름을 생성하는 경향이 있는 반면, 입자가 거친 타겟은 표면이 거칠어질 수 있습니다.이상적인 입자 크기는 원하는 필름 특성에 따라 달라집니다.

이러한 요구 사항을 종합적으로 고려하여 대상 재료가 스퍼터링 공정의 특정 요구 사항에 최적화되어 고품질의 신뢰할 수 있는 박막을 얻을 수 있습니다.

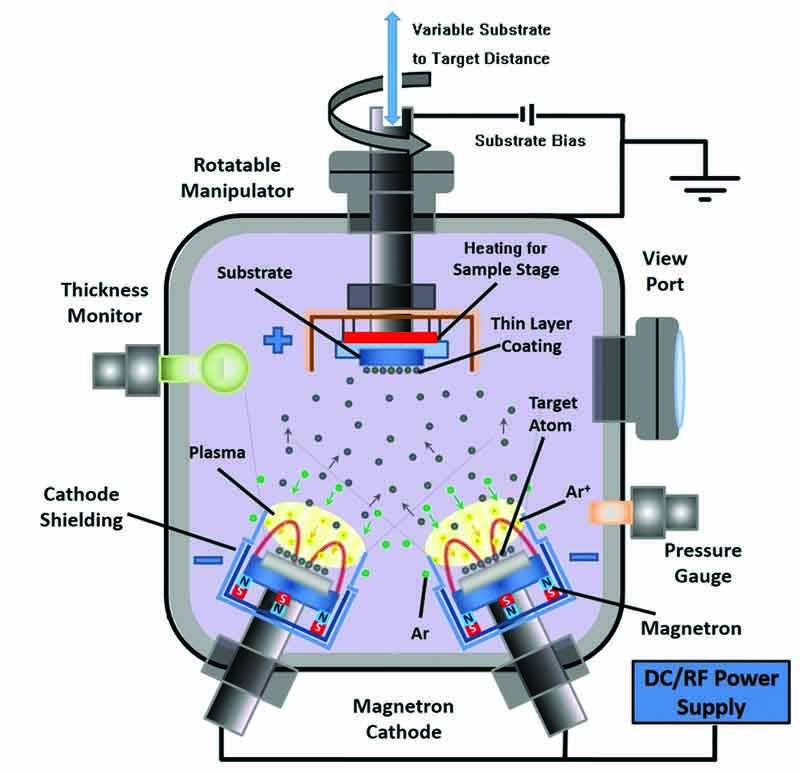

마그네트론 스퍼터링 원리

전자와 이온 역학

마그네트론 스퍼터링의 맥락에서 전기장과 자기장의 영향을 받는 전자와 이온 간의 상호 작용은 공정에서 중추적인 역할을 합니다.이러한 상호 작용은 스퍼터링된 원자 또는 분자를 생성하는 원동력이며, 이 원자 또는 분자는 이후 기판에 박막을 형성하기 위해 합쳐집니다.이러한 하전 입자의 역학은 스퍼터링 챔버 내에서 전기장이 전자와 이온을 가속하고 자기장이 그 궤적을 안내하는 힘의 상호 작용에 의해 결정됩니다.

일반적으로 타겟과 기판 사이의 전압 차이에 의해 생성되는 전기장은 전자와 이온에 운동 에너지를 부여합니다.이 에너지는 스퍼터링 공정을 시작하는 데 매우 중요합니다.전자가 챔버 내의 가스 원자와 충돌하면서 원자를 이온화하여 양이온이 풍부한 플라즈마를 생성합니다.그런 다음 이 이온은 음전하를 띤 표적에 끌려가 표적 물질과 충돌하여 운동량 전달이라는 과정을 통해 원자나 분자를 방출합니다.

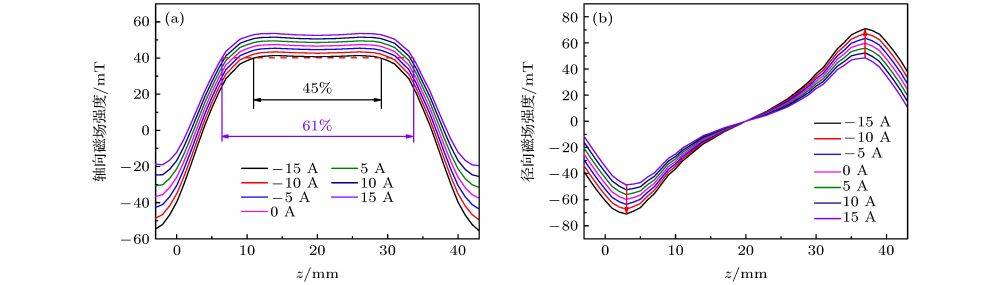

표적 주위에 원형 또는 나선형 패턴으로 구성되는 자기장은 표적 표면 근처에 전자를 가두는 역할을 합니다.이러한 제한은 전자-가스 원자 충돌 확률을 높여 이온화 속도와 스퍼터링 공정의 전반적인 효율을 향상시킵니다.자기장 선은 안내 메커니즘으로 작용하여 전자가 사이클로이드 경로를 따라 가스 원자와의 상호 작용을 극대화하고 플라즈마 방전을 유지하도록 합니다.

일단 타겟에서 방출된 스퍼터링된 원자 또는 분자는 플라즈마를 통과하여 기판에 증착되어 박막을 형성합니다.이 박막의 균일성과 품질은 전기장과 자기장, 가스 압력 및 목표 온도의 정밀한 제어에 의해 크게 영향을 받습니다.이러한 파라미터의 변화는 증착 속도, 필름 두께 및 구조적 무결성의 차이로 이어질 수 있으며, 마그네트론 스퍼터링 공정에서 전자 및 이온 역학이 중요한 역할을 한다는 점을 강조합니다.

스퍼터링의 유형

마그네트론 스퍼터링은 다양한 변형이 있는 다목적 기술로, 각 변형은 특정 애플리케이션에 맞게 조정되어 뚜렷한 이점을 제공합니다.주요 유형은 다음과 같습니다. DC 다이오드 스퍼터링 및 RF 스퍼터링 .

DC 다이오드 스퍼터링

이 방법에서는 500~1000볼트 범위의 직류 전압을 가하여 타겟과 기판 사이에 저압 아르곤 플라즈마를 점화합니다.전기장에 의해 가속된 양이온 아르곤 이온이 타겟에 충돌하여 원자가 방출되고 이후 기판 위에 박막으로 증착됩니다.그러나 이 기술은 부도체에 반대 전계가 형성되어 스퍼터링 공정이 중단되기 때문에 전도성 재료에만 제한적으로 적용됩니다.또한 낮은 스퍼터링 속도는 소수의 아르곤 이온만 형성되어 효율을 제한하기 때문에 큰 단점이 됩니다.

RF 스퍼터링

무선 주파수(RF) 스퍼터링은 전도성 및 비전도성 재료 모두로 적용 범위를 확장합니다.RF 전원을 사용하면 전기적 특성에 관계없이 타겟을 스퍼터링할 수 있습니다.이 방법은 다양한 전자 및 광학 응용 분야에서 중요한 절연 재료를 증착하는 데 특히 유용합니다.RF 필드는 두 가지 유형의 재료를 효과적으로 스퍼터링할 수 있는 플라즈마를 생성하여 스퍼터링 기술의 범위를 넓힐 수 있습니다.

두 가지 방법 모두 고에너지 입자로 대상 물질을 타격한 다음 불활성 가스(일반적으로 아르곤)로 채워진 진공 챔버 내의 기판 위에 증착하는 과정을 포함합니다.스퍼터링 공정은 중성 원자뿐만 아니라 이차 전자, 이온 및 클러스터도 생성하여 증착 공정의 복잡성과 풍부함에 기여합니다.스퍼터링된 원자의 에너지 분포는 표면 결합 에너지의 절반에서 정점에 도달하고 높은 에너지로 갈수록 점차 감소하여 증착된 입자의 넓은 스펙트럼을 보장합니다.

이러한 스퍼터링 기술은 표면 물리학 및 박막 기술에 필수적이며 반도체 제조에서 태양광 패널 코팅에 이르기까지 다양한 응용 분야에 고품질의 얇은 층을 생산할 수 있는 신뢰할 수 있는 수단을 제공합니다.

마그네트론 스퍼터링 타겟의 분류

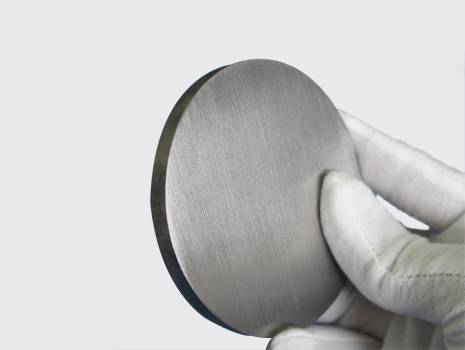

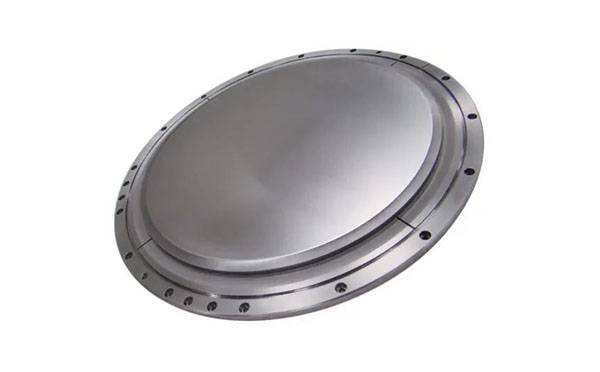

금속 타겟

순수 금속 또는 그 합금으로 제작된 금속 타겟은 전자 및 반도체 분야에서 중추적인 역할을 합니다.금속 타겟이 널리 사용되는 이유는 뛰어난 전도성과 높은 순도 때문입니다.이러한 타겟은 마그네트론 스퍼터링 공정에서 박막 증착을 위한 재료의 주요 공급원 역할을 하는 필수 구성 요소입니다.

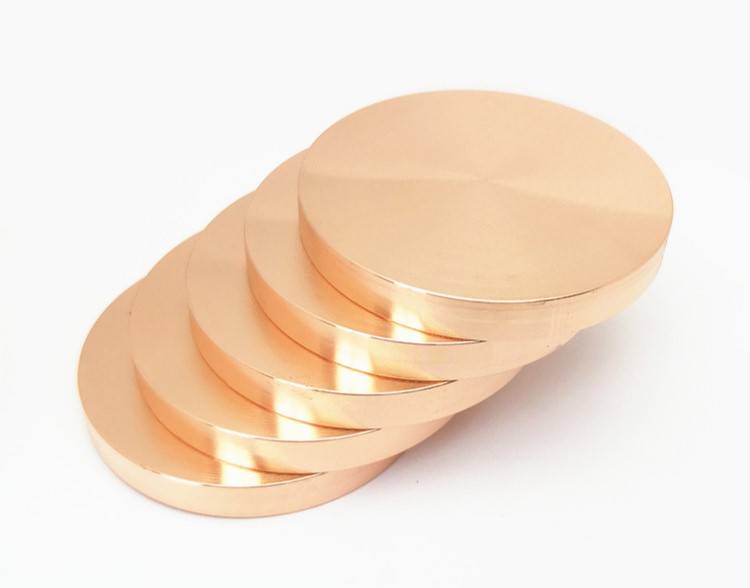

금속 타겟의 전도도는 스퍼터링 공정의 효율에 직접적인 영향을 미치기 때문에 가장 중요합니다.구리, 알루미늄, 금과 같은 금속은 우수한 전기적 특성으로 인해 일반적으로 사용됩니다.이러한 재료는 스퍼터링 입자 생성에 필수적인 전자와 이온의 원활한 흐름을 촉진합니다.

또한 금속 타겟의 순도는 증착된 필름의 품질과 일관성을 보장하는 중요한 요소입니다.고순도 금속은 박막에 결함을 일으킬 수 있는 불순물의 존재를 최소화합니다.이는 미량의 오염 물질도 디바이스 성능을 저하시킬 수 있는 반도체 제조에서 특히 중요합니다.

요약하면, 금속 타겟은 전자 및 반도체 산업에서 없어서는 안 될 필수 요소로 고품질 박막 증착에 필수적인 전도성과 순도의 조합을 제공합니다.이러한 고유한 특성 덕분에 첨단 전자 부품 및 장치 생산의 초석이 됩니다.

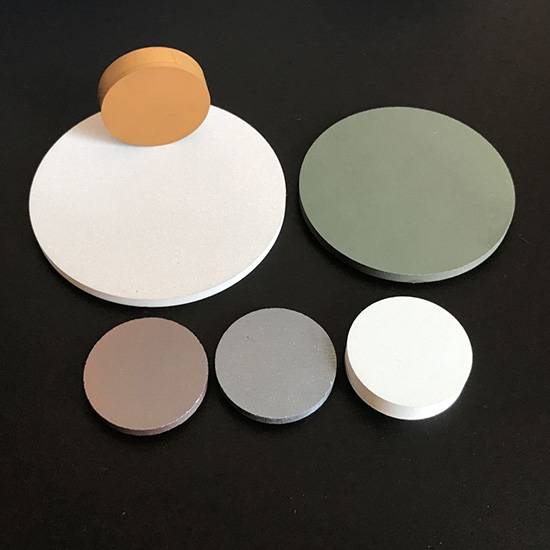

세라믹 타겟

세라믹 타겟은 마그네트론 스퍼터링 영역에서 특히 우수한 절연성과 내마모성이 요구되는 응용 분야에서 중추적인 역할을 합니다.이러한 타겟은 광학 및 보호 코팅의 증착에 필수적이며, 고유한 특성이 최종 제품의 품질과 내구성에 중요한 역할을 합니다.

산화물, 질화물, 탄화물과 같은 세라믹 소재는 고유한 절연 특성으로 인해 금속에 비해 뚜렷한 이점을 제공합니다.이러한 절연성은 전기적 단락을 방지하고 증착된 필름의 무결성을 보장하는 데 매우 중요합니다.또한 세라믹의 높은 내마모성은 타겟이 오랜 기간 동안 유효성을 유지하여 교체 및 유지보수 빈도를 줄여줍니다.

세라믹 타겟의 사용은 열 안정성과 내식성이 가장 중요한 환경에서 특히 유리합니다.이러한 특성 덕분에 세라믹 타겟은 고온과 입자 충격을 포함한 스퍼터링 공정의 가혹한 조건을 견딜 수 있습니다.이러한 견고성은 일관된 성능과 수명을 보장하므로 세라믹 타겟은 광학 및 보호 코팅의 까다로운 애플리케이션에 이상적인 선택입니다.

또한 세라믹 타겟의 화학적 구성과 결정 구조는 스퍼터링 효율과 필름 성능을 향상시키기 위해 세심하게 제어됩니다.이러한 특성의 균일성은 정밀한 광학 특성이나 보호 특성이 필요한 애플리케이션에 필수적인 고품질의 균일한 필름을 얻기 위한 핵심 요소입니다.

요약하면, 세라믹 타겟은 우수한 절연성, 내마모성, 열 안정성 및 내식성으로 인해 마그네트론 스퍼터링에서 없어서는 안 될 필수 요소입니다.이러한 특성은 광학 및 보호 코팅과 같이 증착된 필름의 품질과 내구성이 중요한 응용 분야에 이상적입니다.

화합물 및 반도체 타겟

화합물 및 반도체 타겟은 특히 산화물, 질화물 및 카바이드 필름 증착과 같은 특수 응용 분야를 위해 세심하게 설계되었습니다.이러한 타겟은 필름 구성과 특성을 정밀하게 제어하는 것이 가장 중요한 첨단 재료 과학의 엄격한 요구 사항을 충족하도록 설계되었습니다.

특정 애플리케이션을 위한 맞춤형

1. 산화물 필름:산화막의 표적은 일반적으로 산화알루미늄(Al₂O₃) 또는 이산화티타늄(TiO₂)과 같은 물질로 구성됩니다.이러한 화합물은 높은 유전 상수와 우수한 광학 특성을 가진 필름을 생산할 수 있는 능력 때문에 선택됩니다.이러한 표적의 순도와 결정 구조는 필름의 투명성과 절연 품질에 직접적인 영향을 미치기 때문에 매우 중요합니다.

2. 질화물 필름:질화물 필름의 경우 질화규소(Si₃N₄) 또는 질화티타늄(TiN) 등의 재료로 만든 타겟이 사용됩니다.이러한 화합물은 경도와 열 안정성으로 잘 알려져 있어 보호 코팅 및 고온 애플리케이션에 이상적입니다.이러한 타겟의 밀도와 화학적 균일성은 일관된 기계적 특성을 가진 필름을 만드는 데 필수적입니다.

3. 카바이드 필름:텅스텐 카바이드(WC) 또는 티타늄 카바이드(TiC)와 같은 카바이드 타겟은 극한의 내마모성과 높은 열 전도성이 요구되는 응용 분야에 사용됩니다.이러한 타겟은 우수한 경도와 열 특성을 가진 필름 증착을 보장하기 위해 고밀도 및 최소한의 불순물 함량을 나타내야 합니다.

주요 성능 요소

• 순도 및 밀도:고순도와 밀도는 화합물 및 반도체 타겟에 있어 타협할 수 없는 조건입니다.불순물은 오염을 유발하고 필름 품질을 저하시킬 수 있으며, 밀도가 낮으면 증착이 균일하지 않을 수 있습니다.
• 화학 성분 및 결정 구조:화학 성분의 균일성과 적절한 결정 구조는 스퍼터링 효율을 최적화하고 필름 성능을 향상시키는 데 필수적입니다.이러한 요소의 변화는 필름 특성의 불일치로 이어질 수 있습니다.
• 열 안정성 및 내식성:이러한 표적이 작동하는 열악한 환경을 고려할 때 강력한 열 안정성과 내식성을 보여야 합니다.이를 통해 고온 및 입자 충격 조건에서 수명과 신뢰성을 보장할 수 있습니다.

이러한 요소를 꼼꼼하게 해결함으로써 화합물 및 반도체 타겟은 다양한 기술 발전에 필수적인 고성능 필름을 생산할 수 있습니다.

성능 요구 사항

순도 및 밀도

고순도와 밀도는 마그네트론 스퍼터링 타겟에 필수적인 특성으로, 고품질 박막 생산에 중추적인 역할을 합니다.타겟 물질의 순도는 필름 내 오염 가능성에 직접적인 영향을 미치며, 이는 결함 및 불일치로 이어질 수 있습니다.예를 들어, 미량의 불순물도 필름의 특성에 국소적인 변화를 일으켜 전반적인 성능과 신뢰성에 영향을 미칠 수 있습니다.

반면 밀도는 타겟 재료가 콤팩트하고 다공성이 없어 증착 공정에 불순물이 유입되는 경로로 작용할 수 있음을 보장합니다.밀도가 높은 타겟 재료는 보다 균일한 스퍼터링이 가능하므로 균일성과 기계적 특성이 향상된 필름을 만들 수 있습니다.이러한 균일성은 반도체 산업과 같이 필름 두께와 조성을 정밀하게 제어해야 하는 응용 분야에서 매우 중요합니다.

요약하면, 마그네트론 스퍼터링 타겟에서 고순도와 밀도를 추구하는 것은 단순히 이상적인 것이 아니라 최신 박막 응용 분야에서 요구되는 엄격한 품질 표준을 달성하기 위한 필수 요소입니다.

화학 성분 및 결정 구조

마그네트론 스퍼터링 타겟의 화학 성분의 균일성은 스퍼터링 공정의 효율성과 결과 필름의 성능을 결정하는 데 중추적인 역할을 합니다.일관된 화학 성분은 방출된 입자가 균질하도록 보장하여 기판에 보다 균일하게 물질을 증착할 수 있도록 합니다.이러한 균일성은 전도도나 반사율과 같은 필름 특성의 정확성이 가장 중요한 애플리케이션에 매우 중요합니다.

화학 성분 외에도 대상 물질의 결정 구조도 마찬가지로 중요합니다.결정 격자 내의 원자 배열은 스퍼터링 중에 원자가 얼마나 쉽게 제거되는지에 영향을 미칩니다.잘 정렬되고 결함이 없는 결정 구조를 가진 타겟은 일반적으로 원자를 방출하는 데 필요한 에너지가 재료 전체에 더 고르게 분포되기 때문에 더 나은 스퍼터링 특성을 나타냅니다.그 결과 스퍼터링된 원자의 수율이 높아지고 기판으로 재료를 더 효율적으로 전달할 수 있습니다.

또한 화학 성분과 결정 구조 간의 상호 작용은 타겟의 열적 및 기계적 특성에 영향을 미칠 수 있습니다.예를 들어, 특정 결정 구조는 더 나은 열 안정성을 제공하여 타겟이 스퍼터링 공정의 일반적인 고온과 입자 충격을 견딜 수 있도록 할 수 있습니다.이러한 이중적인 고려를 통해 타겟은 스퍼터링 중에 우수한 성능을 발휘할 뿐만 아니라 반복 사용에도 무결성을 유지할 수 있습니다.

화학 성분과 결정 구조를 모두 최적화함으로써 제조업체는 전반적인 스퍼터링 효율과 결과 필름의 성능을 향상시킬 수 있으므로 마그네트론 스퍼터링 타겟의 설계 및 선택에 있어 이러한 요소가 매우 중요합니다.

열 안정성 및 내식성

마그네트론 스퍼터링 타겟은 특히 고온과 입자 충격이 심한 환경에서 열 안정성과 내식성이 가장 중요합니다.이러한 조건은 타겟을 적절히 보호하지 않으면 심각한 재료 성능 저하로 이어질 수 있습니다.

타겟의 수명과 효과를 보장하려면 몇 가지 중요한 요소를 고려해야 합니다:

• 재료 선택:소재 선택이 중요합니다.금속, 세라믹, 화합물은 각각 열 안정성과 내식성을 향상시킬 수 있는 고유한 특성을 제공합니다.예를 들어 세라믹은 뛰어난 단열성과 내마모성으로 잘 알려져 있어 높은 열 안정성이 필요한 분야에 이상적입니다.

• 표면 처리:고급 표면 처리는 부식과 열 열화에 대한 타겟의 저항력을 더욱 향상시킬 수 있습니다.보호 층으로 코팅하거나 표면 화학을 수정하는 등의 기술은 열악한 조건에서 타겟의 성능을 크게 향상시킬 수 있습니다.

• 처리 기술:제조 공정 또한 중요한 역할을 합니다.정밀 엔지니어링과 제어된 공정 조건을 통해 우수한 열 및 부식 특성을 가진 타겟을 만들 수 있습니다.예를 들어, 생산 과정에서 불순물과 입자 크기를 세심하게 제어하면 보다 안정적이고 내성이 강한 소재를 만들 수 있습니다.

요약하면, 마그네트론 스퍼터링 타겟이 극한의 조건을 견딜 수 있도록 적절한 재료 선택, 고급 표면 처리 및 정밀 가공 기술을 조합하여 성능을 유지하고 작동 수명을 연장하는 것이 필수적입니다.

증착률에 영향을 미치는 요인

스퍼터링 전압, 전류 및 전력

스퍼터링 전압, 전류 및 전력의 파라미터는 박막의 증착 속도를 결정하는 데 중요한 역할을 합니다.이러한 매개변수의 값이 높을수록 일반적으로 스퍼터링 효율이 향상되어 재료가 타겟에서 기판으로 전달되는 속도가 증가합니다.이 관계는 특히 반도체 및 광학 코팅 제조와 같이 높은 처리량이 필수적인 산업에서 생산 공정을 최적화하는 데 매우 중요합니다.

이러한 매개변수의 영향을 더 잘 이해하려면 다음 핵심 사항을 고려하세요:

• 전압:타겟에 가해지는 전압을 높이면 작업 가스의 이온화가 가속화되어 타겟 표면에 더 높은 밀도의 이온이 충돌할 수 있습니다.그 결과 더 많은 수의 원자가 타겟에서 방출되어 증착 속도가 빨라집니다.

• 전류:전류 레벨이 높을수록 플라즈마 밀도가 높아져 타겟을 향한 이온 플럭스가 증가합니다.이렇게 강화된 폭격은 타겟에서 더 효율적으로 물질을 제거하여 증착률을 높일 수 있습니다.

• 파워:전압과 전류의 산물인 시스템에 공급되는 전력은 스퍼터링 공정에 투입되는 에너지에 직접적인 영향을 미칩니다.전력 레벨이 높을수록 플라즈마 방전을 유지하고 향상시키는 데 필요한 에너지를 제공하여 지속적이고 효율적인 스퍼터링 작업을 보장할 수 있습니다.

요약하면, 제조업체는 스퍼터링 전압, 전류 및 전력을 신중하게 조정함으로써 스퍼터링 공정의 증착 속도와 전체 효율에 큰 영향을 미칠 수 있습니다.이러한 최적화는 일관된 특성을 가진 고품질 박막을 달성하는 데 매우 중요하므로 마그네트론 스퍼터링 타겟의 개발 및 적용에 있어 핵심적인 영역입니다.

가스 압력 및 온도

최적의 가스 압력과 목표 온도는 필름 품질 저하 없이 최고의 증착률을 달성하는 데 핵심적인 역할을 합니다.이러한 파라미터는 단순한 기술적 세부 사항이 아니라 스퍼터링 공정의 효율성과 효과의 기본입니다.

스퍼터링 챔버 내의 가스 압력은 두 가지 역할을 합니다.첫째, 스퍼터링된 입자의 평균 자유 경로에 영향을 미쳐 가스 분자와 충돌하기 전에 얼마나 멀리 이동할 수 있는지를 결정합니다.둘째, 스퍼터링된 입자의 이온화에 영향을 미치며, 이는 이후 기판 위에 증착하는 데 중요합니다.일반적으로 가스 압력이 높으면 평균 자유 경로가 감소하여 충돌이 더 빈번해지고 잠재적으로 증착 속도가 낮아집니다.반대로 압력이 낮으면 충돌 횟수가 줄어 입자가 더 먼 거리를 이동할 수 있지만 산란과 불균일 증착의 위험이 높아질 수 있습니다.

목표 온도도 마찬가지로 중요합니다.온도가 높으면 기판에서 스퍼터링된 입자의 이동성이 향상되어 필름 접착력과 균일성이 향상될 수 있습니다.그러나 과도한 가열은 대상 물질의 열적 열화 또는 증착된 필름의 원치 않는 상 변화와 같은 바람직하지 않은 효과를 초래할 수 있습니다.따라서 최적의 온도 범위를 유지하는 것은 이러한 상충하는 요소의 균형을 맞추는 데 필수적입니다.

가스 압력과 온도 간의 상호 작용을 설명하기 위해 다음 시나리오를 고려하세요:

요약하면, 가스 압력과 목표 온도 사이의 균형은 마그네트론 스퍼터링의 섬세하면서도 필수적인 측면입니다.이 균형을 달성하면 최고의 증착률뿐만 아니라 증착된 필름의 품질과 균일성도 보장할 수 있습니다.
