유도 코일의 효율은 고정된 수치가 아니라 작동하는 시스템에 전적으로 좌우되는 변수입니다. 전기차 충전을 위해 고도로 최적화된 시스템은 95% 이상의 효율을 달성할 수 있지만, 간단한 소비자 장치는 70-80%로 작동할 수 있으며, 장거리 또는 정렬이 잘못된 시스템은 쉽게 50% 미만으로 떨어질 수 있습니다. 효율성은 송신 코일, 수신 코일 및 작동 환경 간의 상호 작용에 의해 정의됩니다.
핵심 통찰력은 단일 코일의 효율을 측정하는 것이 아니라 두 코일 간의 자기 결합의 효율을 측정한다는 것입니다. 이 효율은 주로 코일 간의 거리 및 정렬, 코일 자체의 고유 품질, 시스템의 전기적 튜닝이라는 세 가지 요소에 의해 결정됩니다.
유도 효율의 두 가지 기둥
효율을 이해하려면 시스템의 결합 계수와 개별 코일의 품질 계수라는 두 가지 뚜렷하지만 관련된 측정 기준을 살펴보아야 합니다.
기둥 1: 결합 계수(k)
결합 계수(k)는 시스템 효율에 가장 중요한 변수입니다. 이는 기본 코일이 생성하는 자기장의 일부가 수신 코일을 성공적으로 통과하거나 "연결"하는 정도를 측정하는 값(0에서 1 사이)입니다.
높은 결합 계수는 대부분의 자기 에너지가 전송되고 있음을 의미합니다. 낮은 결합 계수는 대부분의 자기장이 빈 공간으로 방사되어 에너지 낭비를 나타냄을 의미합니다.
세 가지 물리적 매개변수가 결합 계수를 지배합니다:
- 거리: 코일 사이의 공극이 증가함에 따라 효율은 기하급수적으로 감소합니다. 이는 대부분의 무선 전력 시스템에서 가장 중요한 손실 원인입니다.
- 정렬: 측면(중심에서 벗어남) 또는 각도(기울어짐) 정렬 불량은 자기장 결합을 위한 유효 면적을 감소시켜 결합 계수를 급격히 낮춥니다.
- 형상: 코일의 상대적인 크기, 모양 및 턴 수는 중요한 역할을 합니다. 더 큰 코일은 약간 더 큰 거리에서 더 나은 결합을 유지할 수 있지만 자체적인 상충 관계가 있습니다.
기둥 2: 품질 계수(Q)
품질 계수(Q)는 코일의 개별 효율을 측정합니다. 고 Q 코일은 에너지를 열로 거의 손실하지 않으면서 자기 에너지를 매우 효과적으로 저장하는 코일입니다.
높은 Q 계수의 주된 적은 저항입니다. 코일 권선의 모든 전기 저항은 자기장을 형성하는 대신 전류를 폐열(I²R 손실)로 변환합니다.
Q에 영향을 미치는 요소는 다음과 같습니다:
- 권선 저항: 더 두꺼운 와이어를 사용하면 기본 DC 저항이 감소합니다. 고주파 응용 분야의 경우, 전류가 도체 표면으로 몰리는 표피 효과에 대처하기 위해 리츠선(여러 개의 작은 개별 절연 가닥으로 구성됨)이 사용됩니다.
- 코어 재료: 공심 코일은 코어 손실이 없지만 인덕턴스가 낮습니다. 페라이트 코어를 사용하면 인덕턴스를 크게 높이고 자기장을 유도하여 Q 계수 및 결합을 개선할 수 있습니다. 그러나 페라이트 자체는 작동 주파수에 대해 올바르게 선택되지 않으면 새로운 손실(히스테리시스 및 와전류 손실)을 유발할 수 있습니다.
시스템 설계가 전부인 이유
완벽한 코일을 사용하더라도 전체 효율은 코일이 더 큰 전기 회로에 통합되는 방식에 따라 달라집니다.
공진의 결정적인 역할
개별 코일은 전력 전송 능력이 떨어집니다. 높은 효율을 달성하기 위해 코일은 거의 항상 공진 회로, 일반적으로 LC 탱크(인덕터-커패시터)의 일부입니다.
커패시터를 추가하여 회로를 특정 공진 주파수로 조정합니다. 송신 및 수신 회로가 동일한 주파수로 조정되면 최소한의 손실로 에너지를 교환할 수 있어, 보통 수준의 결합에서도 전송 효율이 극적으로 향상됩니다.
작동 주파수 선택
주파수 선택은 중요한 상충 관계입니다.
- 더 높은 주파수는 더 작고 컴팩트한 코일을 허용하지만 권선의 표피 효과 및 페라이트의 코어 손실로 인해 손실이 증가할 수 있습니다.
- 더 낮은 주파수는 이러한 손실을 줄이지만 공진을 달성하기 위해 더 크고 무거운 코일과 커패시터가 필요합니다.
- 전자기 간섭(EMI)에 대한 규제 한도도 주파수 선택을 제한합니다.
상충 관계 및 손실 이해하기
유도 시스템을 설계하는 것은 경쟁하는 우선순위를 관리하는 작업입니다.
거리 대 효율의 타협
이 근본적인 상충 관계를 피할 수 없습니다. 더 큰 거리 또는 위치 자유(편의성)에 대한 요구는 항상 더 낮은 전력 전송 효율이라는 대가를 치르게 됩니다.
제한 요소로서의 열
모든 비효율성은 궁극적으로 열로 나타납니다. 송신 코일에서는 이는 낭비되는 전기 에너지입니다. 수신 코일(예: 밀봉된 스마트폰 또는 의료용 임플란트 내부)에서는 이 열이 부품을 손상시키거나 안전 위험을 초래할 수 있습니다. 고효율 시스템은 열 부하 관리에 매우 중요합니다.
누설 자기장 및 EMI
수신 코일과 연결되지 않는 자기장은 낭비되는 에너지입니다. 이 누설 자장은 또한 근처의 전자 장치를 방해할 수 있는 전자기 간섭(EMI)의 한 형태입니다. 차폐는 이러한 장을 포함할 수 있지만 비용, 무게 및 복잡성을 증가시킵니다.
특정 목표를 위한 최적화
설계 또는 부품 선택에 대한 접근 방식은 주요 목표에 의해 주도되어야 합니다.
- 최대 전력 전송 효율에 중점을 두는 경우: 코일 간의 거리를 최소화하고 정확한 정렬을 보장하며, 정밀하게 조정된 공진 회로에서 고 Q 리츠선 코일을 사용하는 데 중점을 둡니다.
- 사용자 편의성(범위 및 자유)에 중점을 두는 경우: 더 낮은 효율 수치를 받아들이고 더 강력한 송신기 및 수신기에서 강력한 열 관리를 통해 보상합니다.
- 비용 절감에 중점을 두는 경우: 간단한 공심 코일과 표준 구리선을 사용하지만, 이는 유효 범위와 전체 효율을 심각하게 제한할 것임을 이해합니다.
- 소형화에 중점을 두는 경우: 더 높은 주파수에서 신중하게 선택된 페라이트 코어를 사용하여 작동하고 열 및 EMI 완화에 세심한 주의를 기울입니다.
이러한 기본 원리를 이해함으로써 특정 효율, 비용 및 성능 목표를 충족하는 시스템을 엔지니어링할 수 있습니다.
요약표:
| 요소 | 효율에 미치는 영향 | 주요 고려 사항 |
|---|---|---|
| 결합 계수(k) | 가장 중요함; 에너지 전송 성공을 결정함. | 거리 최소화, 정렬 보장 및 코일 형상 일치를 통해 최대화됨. |
| 품질 계수(Q) | 개별 코일 성능을 정의함; Q가 높을수록 열로 손실되는 에너지가 적음. | 리츠선, 저항 재료 및 적절한 코어 선택을 사용하여 최적화됨. |
| 공진 회로 튜닝 | 송신 및 수신 코일 주파수를 일치시켜 효율을 극적으로 향상시킴. | 효율적인 LC 탱크 회로를 형성하기 위해 정밀한 커패시터 선택이 필요함. |
| 작동 주파수 | 코일 크기와 손실(표피 효과, 코어 손실) 간의 균형을 맞춤. | 더 높은 주파수는 소형화를 허용하지만 잠재적인 손실을 증가시킴. |
실험실용 고효율 유도 시스템 설계를 시작할 준비가 되셨습니까?
자기 결합 및 열 관리 원리는 신뢰할 수 있는 실험실 장비에 매우 중요합니다. KINTEK은 정밀 가열 및 전력 전송 응용 분야를 위한 구성 요소 및 전문 지식을 제공하는 데 특화되어 있습니다. 새로운 기기를 개발하든 기존 프로세스를 최적화하든 당사 팀은 최대 효율 및 성능을 위해 올바른 재료 및 설계를 선택하는 데 도움을 드릴 수 있습니다.
프로젝트 요구 사항에 대해 논의해 봅시다. 지금 전문가에게 문의하여 KINTEK의 실험실 장비 솔루션이 귀하의 혁신에 어떻게 동력을 공급할 수 있는지 알아보십시오.

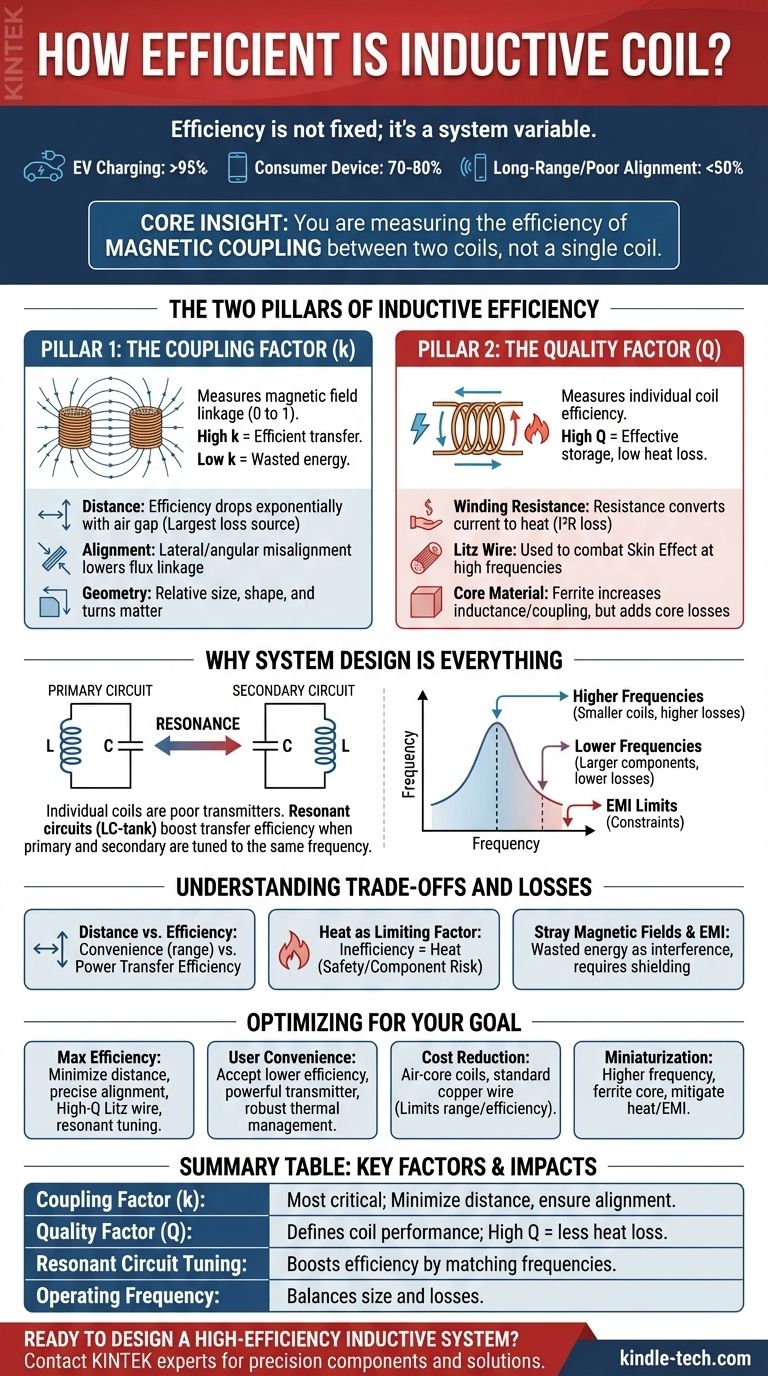

시각적 가이드
