본질적으로 3단 금형은 뛰어난 게이팅 유연성과 공정 자동화를 제공합니다. 주요 장점은 부품 중앙에 게이트를 배치하고, 단일 스프루에서 여러 캐비티에 공급하며, 이젝션 중 러너 시스템을 완성된 부품에서 자동으로 분리할 수 있다는 것입니다. 이 설계는 종종 복잡한 핫 러너 시스템의 게이팅 이점을 보다 비용 효율적인 기계적 솔루션으로 달성합니다.
표준 2단 설계보다 복잡하지만, 3단 금형은 중요한 생산 문제를 해결합니다. 이젝션 시 러너를 부품에서 분리하는 우아한 기계적 솔루션을 제공하여 특정 부품 형상 및 대량 생산 요구 사항에 대한 생산 주기를 간소화합니다.
3단 금형이 해결하는 핵심 문제
기본 2단 금형의 한계는 부품의 바깥쪽 가장자리 이외의 다른 곳에 게이트를 배치해야 할 때 가장 분명하게 나타납니다. 이는 종종 미관상의 이유 또는 복잡한 형상에서 균형 잡힌 플라스틱 흐름을 보장하기 위해 필요합니다. 3단 금형은 이러한 한계를 극복하기 위해 특별히 설계되었습니다.
작동 방식: 두 번째 파팅 라인
표준 금형은 두 개의 절반이 분리되는 하나의 파팅 라인을 가집니다. 3단 금형은 두 번째 파팅 라인을 도입하여 세 가지 뚜렷한 섹션을 만듭니다.
- 고정 (A) 플레이트: 프레스의 고정 플래튼에 장착되며 스프루 부싱을 포함합니다.
- 부동 (러너) 플레이트: 중간에 위치하며 스프루에서 게이트로 플라스틱을 전달하는 러너 시스템을 포함합니다.
- 이동 (B) 플레이트: 부품 캐비티의 코어 절반과 이젝터 시스템을 포함합니다.
성형 주기 동안 금형은 두 단계로 열립니다. 첫 번째 개방은 고정 플레이트와 부동 플레이트 사이에서 발생하여 작은 "핀 포인트" 게이트를 끊습니다. 그런 다음 두 번째 개방은 부동 플레이트를 이동 플레이트에서 분리하여 러너와 완성된 부품이 별도로 배출되도록 합니다.
주요 장점 설명
3단 금형의 독특한 기계적 설계는 증가된 복잡성을 정당화하는 여러 강력한 이점을 제공합니다.
비할 데 없는 게이팅 유연성
가장 중요한 장점은 부품 표면의 거의 모든 곳에 게이트를 배치할 수 있다는 것입니다. 이는 가장자리 게이팅으로 제한되는 표준 2단 금형으로는 불가능합니다.
중앙 핀 포인트 게이팅은 원형 또는 대칭 부품에 필수적이며, 플라스틱이 중앙에서 바깥쪽으로 캐비티를 고르게 채우도록 보장합니다. 이는 웰드 라인을 방지하고, 치수 안정성을 개선하며, 부품의 미관을 향상시킵니다.
효율적인 다중 캐비티 금형
3단 설계는 대량 생산에 매우 효과적입니다. 단일 스프루는 부동 플레이트의 균형 잡힌 러너 시스템에 공급할 수 있으며, 이는 동시에 수많은 캐비티에 재료를 전달합니다. 이를 통해 단일 주기에서 많은 작은 부품을 효율적으로 성형할 수 있습니다.
자동 러너 분리
러너 시스템이 별도의 플레이트에 있기 때문에 완성된 부품과 독립적으로 배출됩니다. 이는 각 부품에서 러너를 다듬는 데 필요한 수동 노동을 제거합니다. 대량 생산의 경우, 이러한 자동화는 주기 시간과 운영 비용을 크게 줄입니다.
핫 러너에 대한 비용 효율적인 대안
핫 러너 시스템 또한 유연한 게이팅을 허용하고 러너 폐기물을 제거하지만, 매우 비싸고 복잡하며 전문적인 유지 보수가 필요합니다. 3단 금형은 순전히 기계적이며 종종 더 저렴한 시스템을 통해 유사한 게이팅 유연성을 달성하므로 훌륭한 중간 솔루션입니다.
장단점 이해하기
모든 응용 분야에 완벽한 설계는 없습니다. 3단 금형의 장점에는 특정 고려 사항이 따릅니다.
증가된 금형 복잡성 및 비용
세 번째 플레이트와 2단계 개방 시퀀스에 필요한 메커니즘의 추가는 금형을 설계하고 제조하는 데 더 복잡하게 만듭니다. 이는 2단 금형에 비해 초기 툴링 비용이 더 높아집니다.
잠재적으로 더 긴 주기 시간
금형을 두 단계로 열기 위해 필요한 증가된 프레스 이동은 전체 주기 시간에 몇 초를 추가할 수 있습니다. 자동화는 노동 시간을 절약하지만, 기계 주기 자체는 약간 더 길 수 있습니다.
더 많은 재료 낭비
3단 시스템의 러너는 상당히 크고 복잡할 수 있습니다. 자동으로 분리되지만, 여전히 플라스틱 폐기물을 나타냅니다. 이는 "러너리스" 핫 러너 시스템에 비해 주요 단점이지만, 스크랩은 종종 재분쇄하여 재사용할 수 있습니다.
3단 금형을 선택해야 할 때
귀하의 결정은 부품 및 생산 목표의 특정 요구 사항에 따라 달라져야 합니다.
- 부품 품질 및 미관에 중점을 둔다면: 3단 금형은 가시적인 표면에 중앙 게이팅을 적용하여 균형 잡힌 흐름을 보장하고 흠집을 최소화하는 데 이상적입니다.
- 작은 부품의 대량 생산에 중점을 둔다면: 여러 캐비티를 대칭적으로 효율적으로 공급할 수 있는 능력은 대량 생산에 매우 효과적인 선택입니다.
- 자동화 및 노동력 절감에 중점을 둔다면: 러너를 부품에서 자동으로 분리하면 수동 후처리 단계를 제거하여 작업 흐름을 간소화합니다.
- 유연한 게이팅이 필요하지만 예산 제약이 있다면: 더 비싼 핫 러너 시스템의 게이팅 이점을 달성하기 위한 견고하고 기계적인 대안을 제공합니다.
궁극적으로 3단 금형을 선택하는 것은 게이팅 위치가 중요한 설계 제약일 때 자동화된 고품질 생산을 우선시하는 전략적 결정입니다.
요약 표:
| 장점 | 주요 이점 | 이상적인 경우 |
|---|---|---|
| 게이팅 유연성 | 균형 잡힌 흐름을 위한 중앙 핀 포인트 게이팅 가능 | 미관 부품, 대칭 부품 |
| 다중 캐비티 효율성 | 단일 스프루에서 여러 캐비티에 공급 | 작은 부품의 대량 생산 |
| 자동 러너 분리 | 러너와 부품을 자동으로 별도로 배출 | 노동 비용 및 주기 시간 단축 |
| 비용 효율적인 대안 | 기계적 단순성으로 핫 러너 이점 달성 | 유연한 게이팅이 필요한 예산 제약 프로젝트 |
3단 금형으로 사출 성형 공정을 최적화할 준비가 되셨습니까? KINTEK은 정밀 실험실 장비 및 소모품을 전문으로 하며, 혁신적인 솔루션으로 실험실 및 생산 시설에 서비스를 제공합니다. 당사의 전문 지식은 우수한 부품 품질을 달성하고, 생산을 간소화하며, 운영 비용을 절감하는 데 도움이 될 수 있습니다. 지금 문의하십시오 당사의 솔루션이 귀하의 특정 요구 사항을 어떻게 충족시킬 수 있는지 논의하십시오!

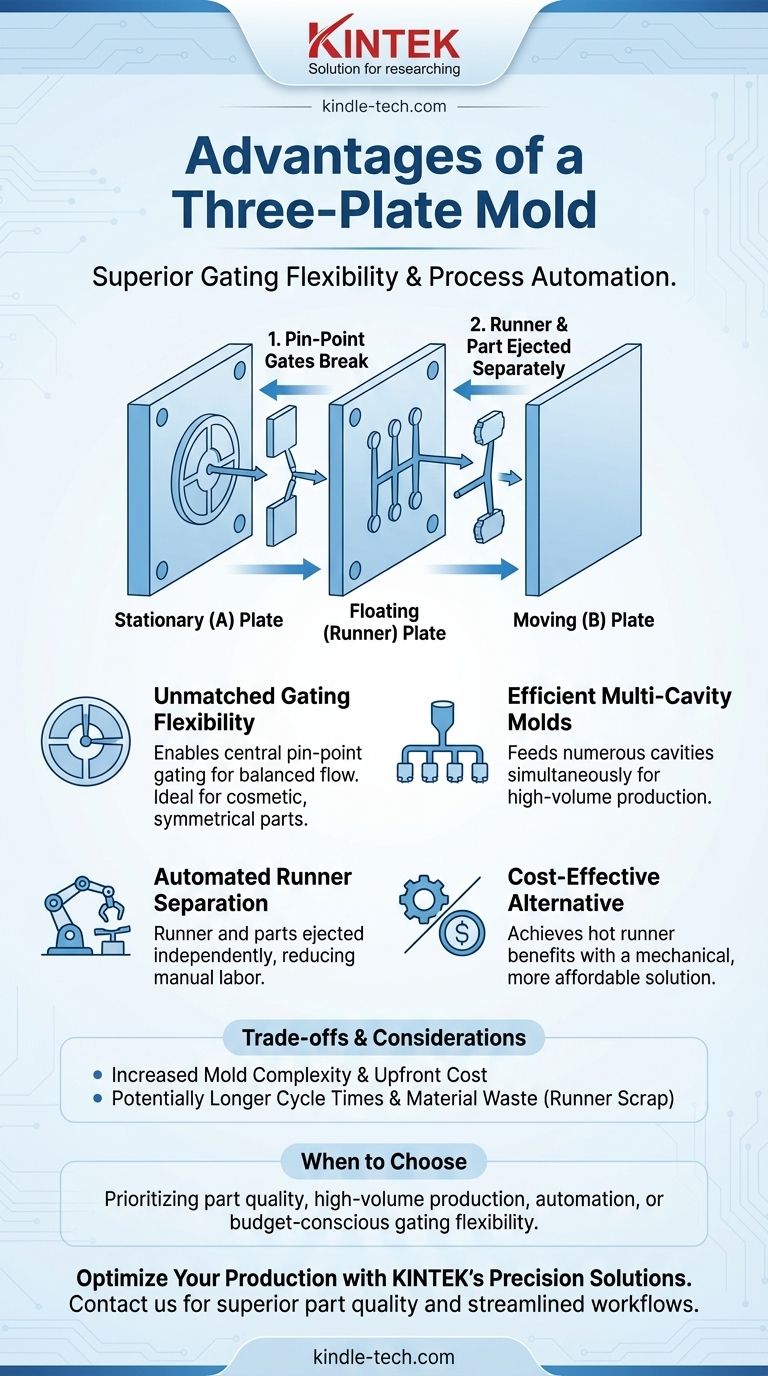

시각적 가이드
