사출 성형 분야에서 투 플레이트 금형은 간단한 효율성과 신뢰성으로 인해 기본적인 디자인으로 자리 잡고 있습니다. 주요 장점은 간단하고 비용 효율적인 구조, 더 복잡한 디자인에 비해 더 빠른 생산 사이클 시간, 그리고 디자인부터 제조까지 훨씬 짧은 리드 타임입니다.
투 플레이트 금형의 핵심 강점은 단순성에 있습니다. 이 기본적인 디자인은 낮은 제작 비용과 빠른 생산 사이클로 직접 이어지며, 분할선에서 게이팅을 관리할 수 있는 부품에 가장 효율적인 선택이 됩니다.

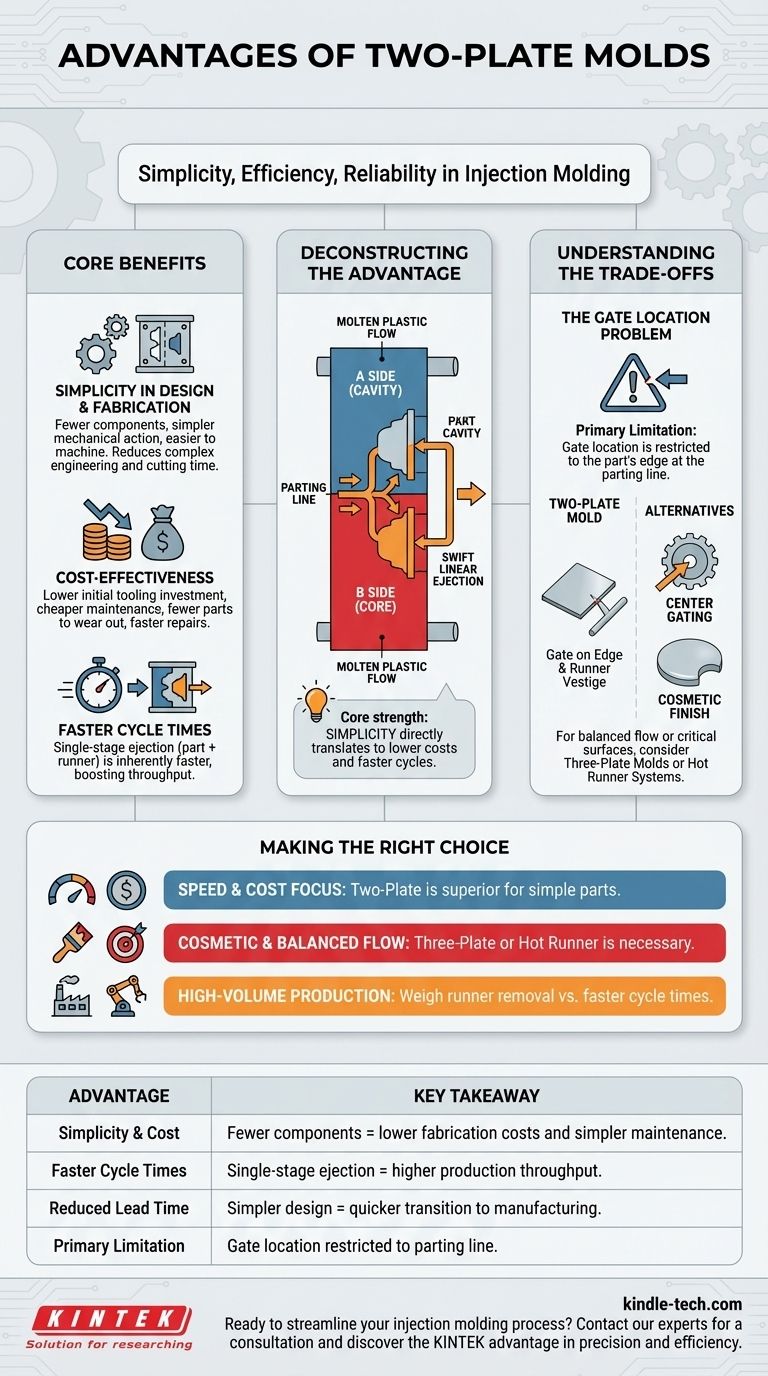

투 플레이트 금형의 장점 분석
투 플레이트 금형은 "A" 측(캐비티)과 "B" 측(코어)이라는 두 개의 주요 반쪽으로 구성되며, 이들은 분할선이라는 단일 평면에서 만납니다. 이 간단한 구조가 왜 그렇게 유익한지 이해하는 것이 이를 효과적으로 활용하는 데 중요합니다.
디자인 및 제작의 단순성
금형의 디자인은 두 개의 주요 플레이트로만 구성되어 분리됩니다. 이는 더 적은 구성 요소, 더 간단한 기계적 동작, 그리고 덜 복잡한 엔지니어링을 의미합니다.
이러한 단순성 덕분에 금형을 더 쉽고 빠르게 가공할 수 있습니다. 복잡한 기능과 움직이는 부품이 적어 프로그래밍, 설정 및 절삭 시간이 줄어들며, 이는 제조 비용의 주요 요인입니다.
비용 효율성에 미치는 영향
간단한 디자인과 직접적으로 연결된 투 플레이트 금형의 비용 효율성은 가장 중요한 장점입니다. 가공 복잡성 감소와 구성 요소 수 감소는 초기 툴링 투자를 크게 줄입니다.
또한, 공구 수명 동안 유지 보수가 더 간단하고 저렴합니다. 마모되거나 파손될 수 있는 것이 적기 때문에 문제 해결 및 수리가 더 빠르고 덜 빈번합니다.
더 높은 처리량을 위한 더 빠른 사이클 시간
성형 사이클은 금형 닫기, 플라스틱 사출, 냉각 및 부품 배출로 구성됩니다. 투 플레이트 금형에서는 개방 및 배출이 한 번의 빠르고 선형적인 움직임으로 이루어집니다.
부품은 부착된 러너 시스템(플라스틱을 전달하는 채널)과 함께 배출됩니다. 이 단일 단계 개방은 러너를 분리하기 위한 추가적인 움직임이 필요한 쓰리 플레이트 금형보다 본질적으로 빠르며, 이는 모든 사이클 시간에 몇 초를 추가합니다.
개념부터 생산까지의 리드 타임 단축
더 간단한 디자인과 더 빠른 제작의 조합은 리드 타임 단축으로 직접 이어집니다. 이는 부품을 더 빠르게 생산에 투입할 수 있음을 의미하며, 이는 빠르게 변화하는 시장에서 중요한 이점입니다.
장단점 이해: 게이트 위치 문제
매우 효율적이지만, 투 플레이트 금형의 주요 한계는 게이트 위치의 유연성 부족입니다. 이 장단점은 부품에 적합한 선택인지 결정할 때 가장 중요한 요소입니다.
유연하지 않은 게이팅 요구 사항
표준 투 플레이트 금형에서 게이트(용융 플라스틱이 부품 캐비티로 들어가는 작은 구멍)는 부품의 가장자리, 즉 분할선에 직접 위치해야 합니다.
이는 게이트에 플라스틱을 공급하는 러너 시스템이 분할선 표면에 있기 때문입니다. 플라스틱을 부품의 중앙이나 상단으로 안내하는 메커니즘이 없습니다.
러너 시스템은 부착된 상태로 유지
부품이 배출될 때, 응고된 러너와 스프루는 부품과 함께 배출됩니다. 이는 최종 부품에서 러너를 분리하기 위한 2차 작업이 필요합니다.
이 분리는 작업자가 수동으로 또는 자동화를 통해 수행할 수 있지만, 프로세스에 단계를 추가합니다. 또한 부품 가장자리에 게이트 자국을 남기는데, 이는 미적 표면에 허용되지 않을 수 있습니다.
투 플레이트 금형이 답이 아닐 때
균형 잡힌 충진을 위해 중앙에 게이트가 필요한 부품(예: 기어 또는 둥근 뚜껑)의 경우, 투 플레이트 금형은 적합하지 않습니다. 마찬가지로, 부품 가장자리의 미적 외관이 중요하고 게이트 자국이 없어야 하는 경우, 대안을 고려해야 합니다.
이러한 응용 분야에는 쓰리 플레이트 금형 또는 핫 러너 시스템이 필요한 경우가 많으며, 이는 투 플레이트 디자인의 게이트 위치 한계를 극복하도록 특별히 설계되었지만, 더 높은 비용과 복잡성을 수반합니다.
프로젝트에 적합한 선택하기
올바른 금형 유형을 선택하는 것은 부품 요구 사항, 생산량 및 예산 간의 균형입니다. 투 플레이트 금형은 올바른 응용 분야에 사용될 때 강력한 도구입니다.
- 간단한 부품의 비용과 속도가 주요 초점인 경우: 투 플레이트 금형은 낮은 툴링 비용과 빠른 사이클 시간으로 인해 거의 항상 우수한 선택입니다.
- 미적 마감 또는 균형 잡힌 흐름이 주요 초점인 경우: 게이트 위치를 제어하고 중요한 표면의 흠집을 피하기 위해 쓰리 플레이트 또는 핫 러너 시스템이 필요합니다.
- 대량, 자동화된 생산이 주요 초점인 경우: 2차 러너 제거 자동화 비용과 투 플레이트 금형의 더 빠른 사이클 시간을 비교하십시오. 일부 부품의 경우 여전히 가장 효율적인 경로입니다.
이러한 핵심 원칙을 이해함으로써 제조 목표에 맞는 올바른 도구를 선택하여 처음부터 효율성과 품질을 보장할 수 있습니다.
요약 표:
| 장점 | 핵심 요점 |
|---|---|
| 단순성 및 비용 | 더 적은 구성 요소는 더 낮은 제작 비용과 더 간단한 유지 보수를 의미합니다. |
| 더 빠른 사이클 시간 | 단일 단계 배출은 더 높은 생산 처리량으로 이어집니다. |
| 리드 타임 단축 | 더 간단한 디자인은 디자인에서 제조까지 더 빠른 전환을 가능하게 합니다. |
| 주요 한계 | 게이트 위치는 분할선으로 제한되며, 이는 모든 부품 디자인에 적합하지 않을 수 있습니다. |
