회전 가마의 핵심은 연속적으로 공정을 수행하는 산업용 가마로, 느린 회전과 약간의 수평 경사를 결합하여 고체 물질을 고온 환경으로 이동시킵니다. 이 제어된 움직임은 물질이 구르고 섞이도록 하여, 뜨거운 가스로부터 균일한 열 전달을 유도하여 필요한 화학 반응이나 물리적 변화를 일으킵니다.
회전 가마의 근본 원리는 기계적 움직임과 열 에너지가 조화롭게 작용하는 동적이고 제어된 환경을 조성하는 능력입니다. 이는 벌크 고체를 경사면을 따라 가열 구역으로 연속적으로 굴려 고온 변환을 효율적으로 유도합니다.

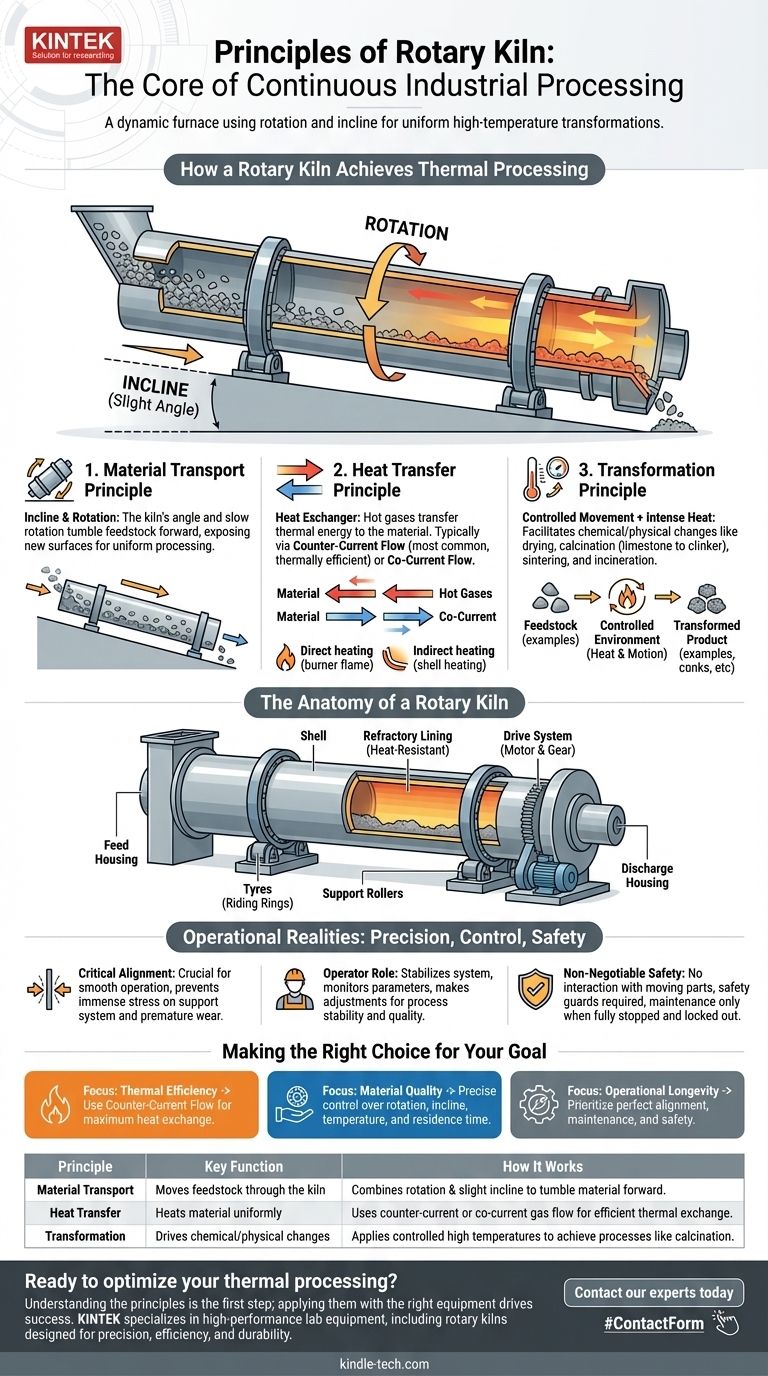

회전 가마가 열처리를 달성하는 방법
회전 가마의 설계는 겉보기에는 단순하지만, 그 효과는 몇 가지 주요 기계적 및 열적 원리의 상호 작용에서 비롯됩니다.
물질 이송의 원리
전체 시스템은 투입 지점에서 배출 지점까지 원료를 이동시키는 것을 중심으로 구축됩니다. 이는 경사와 회전이라는 두 가지 주요 요인을 통해 달성됩니다.
가마 자체는 지면에 대해 약간의 각도로 배치된 길고 원통형의 쉘입니다. 축을 중심으로 천천히 회전함에 따라, 높은 쪽 끝으로 투입된 원료는 부드럽게 굴러 내려가면서 점차 낮은 배출 쪽으로 이동합니다.
이 구르는 동작은 매우 중요합니다. 이는 물질의 새로운 표면을 내부의 뜨거운 가스에 지속적으로 노출시켜 철저하고 균일한 처리를 보장합니다.
열 전달의 원리
가마는 거대한 열교환기 역할을 합니다. 뜨거운 가스가 실린더를 통과하여 열 에너지를 물질로 전달합니다.
이는 일반적으로 다음 두 가지 방법 중 하나로 수행됩니다.
- 대향류(Counter-Current Flow): 뜨거운 가스는 배출 끝에서 주입되어 투입 끝을 향해 이동하며, 물질의 방향과 반대로 이동합니다. 이는 가장 일반적이고 열효율이 높은 방법입니다.
- 병류(Co-Current Flow): 뜨거운 가스는 원료와 같은 끝에서 주입되어 같은 방향으로 이동합니다.
열 자체는 가마 내부에 투사된 화염(직접 가열)이나 가마 쉘을 외부에서 가열하는 방식(간접 가열)을 통해 생성될 수 있습니다.
변환의 원리
제어된 움직임과 강렬한 열의 조합이 물질에서 원하는 변화를 촉진하는 요소입니다.
회전 가마는 건조, 소성(예: 석회석에서 시멘트 클링커 생산), 소결, 배소, 소각 등 광범위한 열처리 공정에 사용되는 다용도 도구입니다.
회전 가마의 구조
운영 원리는 함께 작동하는 몇 가지 필수 구성 요소에 의해 구현됩니다.
쉘과 내화 라이닝
쉘(Shell)은 가마의 주된 원통형 강철 본체입니다.
쉘 내부에는 내화 라이닝(refractory lining)이 있는데, 이는 내열성 재료로 만든 벽돌과 같은 층으로, 극심한 내부 온도와 모든 화학 반응으로부터 강철 쉘을 보호합니다.
지지 및 구동 시스템
가마의 거대한 무게는 쉘을 둘러싸고 있는 강철 타이어(tyres, 승강 링이라고도 함)에 의해 지지됩니다.
이 타이어들은 지지 롤러(support rollers) 위에 놓여 있어 전체 장치가 부드럽게 회전할 수 있도록 합니다.
큰 구동 기어(drive gear)가 쉘에 부착되어 있으며, 모터에 의해 구동되어 공정에 필요한 느리고 일정한 회전을 제공합니다.
투입 및 배출 하우징
회전 실린더의 양쪽 끝에는 고정된 하우징(housings)이 있습니다. 공정 원료는 상단 투입 하우징을 통해 도입되고, 완성된 제품은 하단 배출 하우징을 통해 나옵니다.
운영 현실 이해하기
원리는 간단하지만, 성공적인 운영은 정밀도, 제어, 그리고 안전에 대한 확고한 집중력에 달려 있습니다.
정렬이 중요한 이유
가마의 구조, 위치 및 정렬은 원활한 작동을 위해 매우 중요합니다. 약간의 정렬 불량이라도 지지 롤러, 타이어 및 구동 시스템에 엄청난 스트레스를 유발하여 조기 마모 및 잠재적 고장으로 이어질 수 있습니다.
운영자의 역할
숙련된 운영자는 가마의 열역학적 시스템을 안정화하는 데 필수적입니다. 그들은 중앙 제어실에서 매개변수를 지속적으로 모니터링하고, 현장 상태에 세심한 주의를 기울이며, 공정 안정성과 제품 품질을 유지하기 위해 적절한 조정을 해야 합니다.
타협할 수 없는 안전 수칙
고온 회전 가마를 작동하는 것은 본질적인 위험을 수반합니다. 움직이는 부품에 대한 검사나 수리는 엄격히 금지됩니다. 안전 가드는 항상 제자리에 있어야 하며, 모든 유지보수 작업에는 가마를 완전히 정지시키고 모터 스위치에 "작동 금지" 표지판을 부착해야 합니다.
목표에 맞는 올바른 선택하기
이러한 원리의 적용은 원하는 결과에 따라 달라집니다.
- 열효율에 중점을 둔다면: 뜨거운 가스와 차가운 투입 물질 간의 열 교환을 최대화하기 위해 대향류 가스 흐름을 사용할 가능성이 높습니다.
- 재료 품질에 중점을 둔다면: 물질이 변환을 완료하는 데 적절한 체류 시간을 갖도록 회전 속도, 가마 경사 및 온도 프로파일을 정밀하게 제어해야 합니다.
- 운영 수명에 중점을 둔다면: 완벽한 정렬, 구동 및 지지 시스템의 일관된 유지보수, 그리고 안전 및 운영 절차 준수를 최우선으로 해야 합니다.
이러한 핵심 원리를 이해함으로써 회전 가마는 고도로 설계되고 제어 가능한 산업 도구로 드러납니다.
요약표:
| 원리 | 주요 기능 | 작동 방식 |
|---|---|---|
| 물질 이송 | 가마를 통한 원료 이동 | 회전과 약간의 경사를 결합하여 물질을 앞으로 구름 |
| 열 전달 | 물질을 균일하게 가열 | 효율적인 열 교환을 위해 대향류 또는 병류 가스 흐름 사용 |
| 변환 | 화학적/물리적 변화 유도 | 소성과 같은 공정을 달성하기 위해 제어된 고온 적용 |
