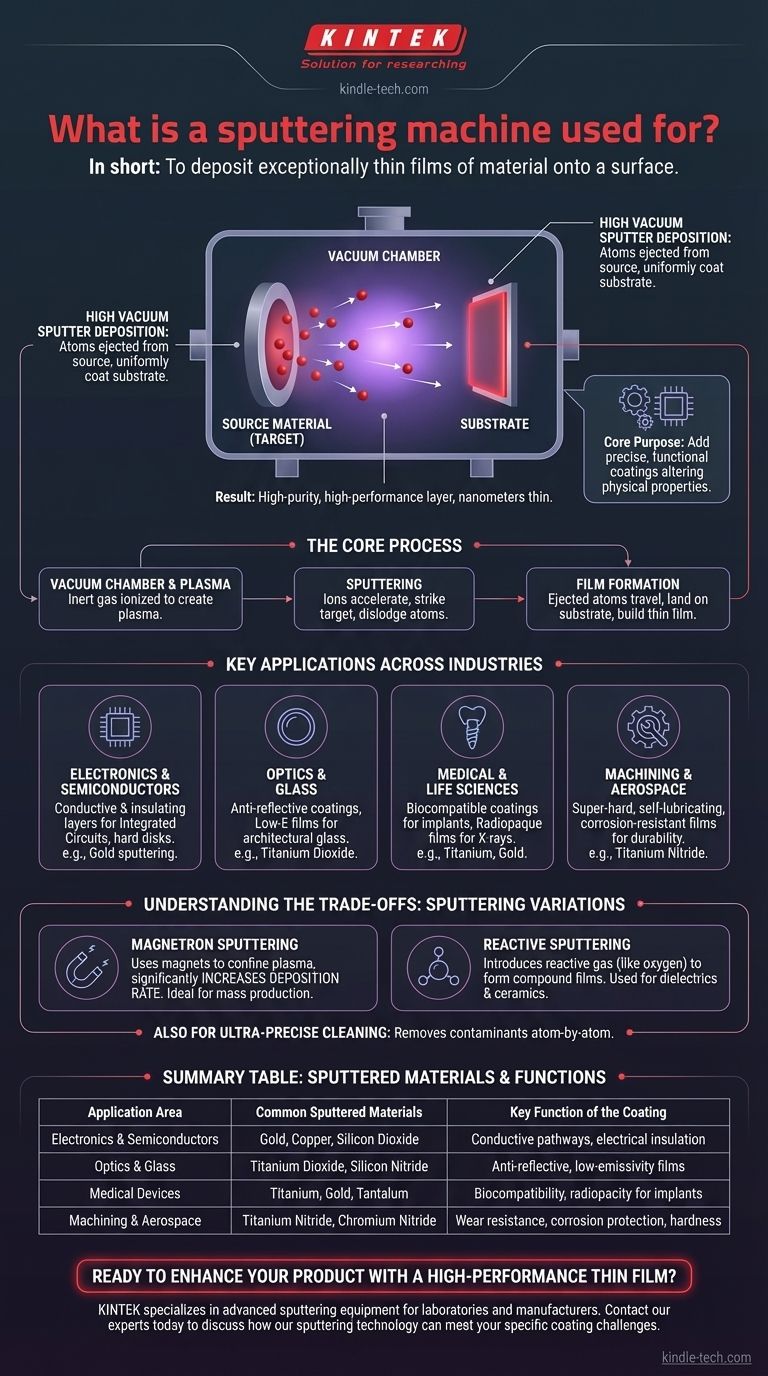

간단히 말해, 스퍼터링 장비는 재료의 극도로 얇은 막을 표면에 증착하는 데 사용됩니다. 스퍼터 증착으로 알려진 이 공정은 고진공 상태에서 소스 재료("타겟")에서 원자를 방출하고 이를 구성 요소("기판")에 균일하게 코팅하여 작동합니다. 그 결과는 몇 나노미터만큼 얇을 수 있는 고순도, 고성능 층입니다.
스퍼터링은 현대 제조의 기초 기술입니다. 그 핵심 목적은 재료의 물리적 특성을 변경하는 정밀하고 기능적인 코팅을 추가하여 휴대폰의 회로에서 안경의 반사 방지 코팅에 이르기까지 모든 것을 가능하게 하는 것입니다.
핵심 공정: 스퍼터 증착 작동 방식
스퍼터 증착은 물리 기상 증착(PVD)으로 알려진 범주에 속하는 고도로 제어되는 기술입니다. 목표는 항상 재료를 원자 단위로 소스에서 타겟으로 전달하는 것입니다.
기본 메커니즘
이 공정은 원하는 코팅 재료로 만들어진 타겟과 코팅될 물체인 기판을 진공 챔버에 배치하는 것으로 시작됩니다. 불활성 가스(아르곤과 같은)가 도입되고 이온화되어 플라즈마를 생성합니다. 이 이온들은 타겟으로 가속되어 충분한 힘으로 충돌하여 개별 원자를 분리하거나 "스퍼터링"합니다.
박막 형성
방출된 원자들은 진공 챔버를 통과하여 기판에 착륙하며, 점차적으로 얇고 균일하며 고순도의 막을 형성합니다. 이 과정이 진공 상태에서 일어나기 때문에 코팅 품질을 방해할 오염 물질이 없습니다.
주요 방법인 이유
스퍼터링은 정밀도와 다용성으로 높이 평가됩니다. 금속, 합금, 세라믹을 포함한 광범위한 재료에 사용할 수 있으며, 막의 두께, 밀도 및 기판에 대한 접착력을 탁월하게 제어할 수 있습니다.
산업 전반의 주요 응용 분야
이러한 정밀하고 기능적인 막을 생성하는 능력은 수많은 첨단 분야에서 스퍼터링을 필수적으로 만듭니다. 이는 미학에 관한 것만이 아니라 중요한 성능 특성을 추가하는 것입니다.
전자 및 반도체
이것은 스퍼터링의 가장 큰 응용 분야 중 하나입니다. 집적 회로, 트랜지스터 및 컴퓨터 하드 디스크 제조 중에 전도성 및 절연성 층을 증착하는 데 사용됩니다. 예를 들어, 금 스퍼터링은 금의 우수한 전도성 때문에 회로 패널을 코팅하는 데 사용됩니다.
광학 및 유리
스퍼터링은 특수 특성을 가진 기능성 광학 필름을 만듭니다. 여기에는 렌즈의 반사 방지 코팅, 반투명 필름, 빛을 통과시키면서 열을 반사하는 건축용 유리의 저방사율(Low-E) 필름이 포함됩니다.
의료 및 생명 과학
의학에서 스퍼터링은 임플란트에 생체 적합성 코팅을 적용하는 데 사용됩니다. 또한 장치에 방사선 불투과성 필름을 생성하여 X선에서 볼 수 있도록 합니다. 연구를 위해 금 스퍼터링은 조직 샘플을 코팅하여 강력한 주사 전자 현미경으로 볼 수 있도록 사용됩니다.
기계 가공 및 항공 우주
산업 응용 분야에서 스퍼터링은 내구성을 향상시키는 표면 기능성 필름을 만듭니다. 여기에는 절삭 공구를 보호하는 초경질 필름, 움직이는 부품용 자체 윤활 필름, 가혹한 환경에서 민감한 재료를 보호하는 부식 방지 코팅이 포함됩니다.
장단점 이해: 스퍼터링 변형
모든 스퍼터링이 동일한 것은 아닙니다. 속도를 개선하거나 다른 유형의 재료를 생성하기 위해 기본 공정을 수정하여 특정 결과를 얻기 위해 다양한 기술이 사용됩니다.
마그네트론 스퍼터링
이것은 가장 일반적인 산업 방법입니다. 타겟 뒤에 강력한 자석을 사용하여 플라즈마가 타겟 표면 근처에 국한됩니다. 이는 증착 속도를 극적으로 증가시켜 대량 생산을 위한 공정을 더 빠르고 효율적으로 만듭니다.
반응성 스퍼터링
이 기술은 복합 필름을 생성하는 데 사용됩니다. 불활성 가스와 함께 반응성 가스(산소 또는 질소와 같은)를 진공 챔버에 도입하여 작동합니다. 스퍼터링된 금속 원자는 이 가스와 반응하여 기판에 유전체 또는 세라믹과 같은 새로운 화합물을 형성합니다. 이는 반도체에서 저항기 및 절연체를 생성하는 데 널리 사용됩니다.
코팅 외 사용
증착이 주요 기능이지만, 스퍼터링은 초정밀 세척 방법으로도 사용됩니다. 표면을 가볍게 스퍼터링함으로써 오염 물질을 원자 단위로 제거하여 추가 분석 또는 처리를 위한 고순도 표면을 준비할 수 있습니다.
이를 목표에 적용하는 방법
사용되는 특정 스퍼터링 기술은 최종 제품에 대한 원하는 결과에 따라 전적으로 결정됩니다.
- 대량 전자 제조에 중점을 둔다면: 마그네트론 스퍼터링은 전도성 및 절연성 층을 효율적으로 증착하기 위한 산업 표준입니다.
- 특수 광학 표면 생성에 중점을 둔다면: 스퍼터링은 다층 반사 방지, 반사 또는 광 필터링 코팅에 필요한 정밀도를 제공합니다.
- 기계 부품의 내구성 향상에 중점을 둔다면: 스퍼터링은 부품 수명을 연장하는 초경질, 부식 방지 또는 자체 윤활 필름을 적용하는 데 사용됩니다.
- 첨단 의료 기기 개발에 중점을 둔다면: 스퍼터링은 임플란트 및 진단 도구에 필수적인 생체 적합성 및 방사선 불투과성 코팅을 제공합니다.
궁극적으로 스퍼터링은 수많은 현대 제품의 표면에 고성능 특성을 부여하는 핵심 기술입니다.
요약표:
| 응용 분야 | 일반적인 스퍼터링 재료 | 코팅의 주요 기능 |
|---|---|---|
| 전자 및 반도체 | 금, 구리, 이산화규소 | 전도성 경로, 전기 절연 |
| 광학 및 유리 | 이산화티타늄, 질화규소 | 반사 방지, 저방사율(Low-E) 필름 |
| 의료 기기 | 티타늄, 금, 탄탈륨 | 생체 적합성, 임플란트용 방사선 불투과성 |
| 기계 가공 및 항공 우주 | 질화티타늄, 질화크롬 | 내마모성, 부식 방지, 경도 |
