전기 도금의 고전적인 예시는 보석에 금을 입히는 과정입니다. 이 응용 분야에서는 전기 전류를 사용하여 용액 속의 금 이온을 더 저렴한 금속 표면으로 이동시켜 얇고 내구성이 있으며 광택이 나는 금 층을 만듭니다. 이와 동일한 기본 기술은 자동차 범퍼의 크롬 도금부터 컴퓨터 칩의 미세한 구리 배선 제작에 이르기까지 모든 곳에 사용됩니다.
전기 도금은 본질적으로 전기적으로 구동되는 도장 과정입니다. 제어된 전류를 사용하여 금속 이온을 액체 용액(전해질)을 통해 정밀하게 이동시키고 전도성 물체 위에 얇은 고체 필름으로 증착시킵니다.

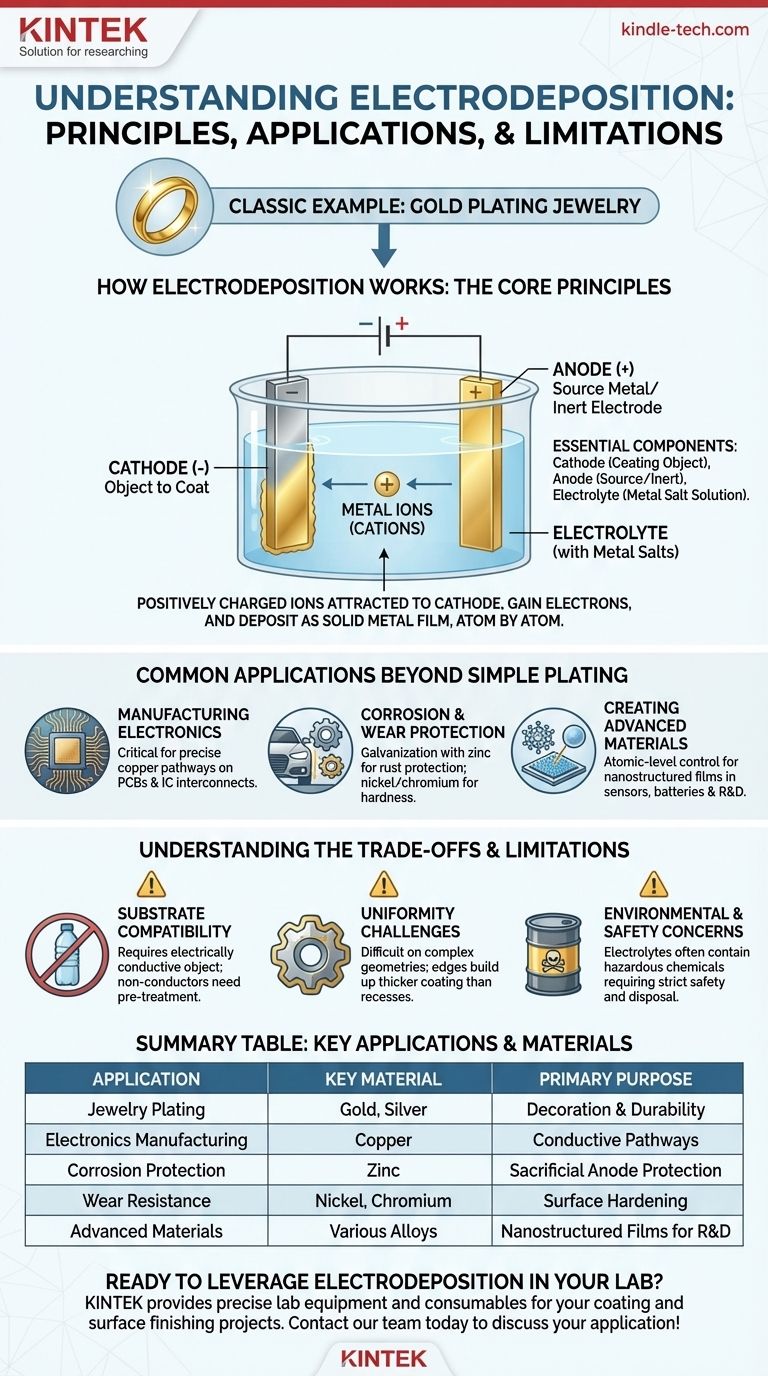

전기 도금의 작동 원리: 핵심 원칙
전기 도금을 이해하려면 세 가지 주요 구성 요소가 전기화학 전지 내에서 함께 작동하는 방식을 시각화해야 합니다.
필수 구성 요소
이 장치는 특수 액체에 담긴 두 개의 전극으로 구성됩니다.
- 음극: 코팅하려는 물체입니다. 전원 공급 장치의 음극 단자에 연결됩니다.
- 양극: 공급 금속(또는 불활성 전극)입니다. 전원 공급 장치의 양극 단자에 연결됩니다.
- 전해질: 증착하려는 금속의 용해된 염(예: 금 도금의 경우 금 염)을 포함하는 용액입니다.
전기화학 반응
전원이 켜지면 두 전극 사이에 전기장이 형성됩니다. 이는 제어된 화학 반응을 시작합니다.
전해질에 떠다니는 양전하를 띤 금속 이온(양이온)은 음전하를 띤 음극으로 끌어당겨집니다.
코팅 층을 한 층씩 쌓기
이온이 음극에 도달하면 전자를 얻고 고체 금속 상태로 "환원"되어 표면에 도금됩니다.
이 과정은 원자층 단위로 코팅을 형성하여 매우 균일하고 잘 접착된 필름을 만듭니다. 동시에 양극은 용액 속의 금속 이온을 보충하기 위해 용해되어 공정을 유지할 수 있습니다.
단순 도금 이상의 일반적인 응용 분야
장식용 코팅이 일반적인 예이지만, 전기 도금의 진정한 힘은 산업 및 기술 응용 분야에서 그 정밀성과 다용도성에 있습니다.
전자 제품 제조
전기 도금은 인쇄 회로 기판(PCB)의 복잡한 구리 경로와 집적 회로 내부의 상호 연결을 만드는 데 중요합니다. 그 정밀성은 미세한 전도성 라인의 제작을 가능하게 합니다.
부식 및 마모 방지
용융 아연 도금(Galvanization)이라는 공정은 전기 도금을 사용하여 강철에 아연 층을 코팅합니다. 아연 층은 우선적으로 부식되어 아래의 강철을 녹으로부터 보호하기 위해 희생됩니다. 니켈 및 크롬 코팅은 산업 부품의 경도와 내마모성을 향상시키는 데에도 사용됩니다.
첨단 재료 제작
원자 수준의 제어를 제공하기 때문에 전기 도금은 센서, 촉매 및 첨단 배터리에 사용되는 고유한 특성을 가진 나노 구조 필름을 만들기 위해 연구 및 첨단 제조에 사용됩니다.
장단점 및 한계 이해하기
강력하지만 전기 도금이 만능 해결책은 아닙니다. 한계를 이해하는 것이 이를 효과적으로 적용하는 데 중요합니다.
기판 호환성
주요 요구 사항은 도금할 물체(기판)가 전기적으로 전도성이 있어야 한다는 것입니다. 플라스틱, 세라믹 또는 기타 절연체에 도금하려면 먼저 얇은 전도성 시드 층을 적용하기 위한 복잡한 전처리 과정이 필요합니다.
균일성 문제
복잡한 형상을 가진 물체에 완벽하게 고른 코팅을 얻는 것은 어려울 수 있습니다. 날카로운 모서리와 가장자리와 같은 높은 전류 밀도 영역은 오목한 영역이나 구멍보다 더 두꺼운 코팅이 형성되는 경향이 있습니다.
환경 및 안전 문제
전기 도금에 사용되는 전해질 용액에는 종종 산성, 알칼리성 또는 독성 화학 물질(일부 공정의 시안화물과 같은)이 포함됩니다. 이러한 물질은 취급을 위한 엄격한 안전 수칙과 환경적으로 건전한 폐기 절차를 요구합니다.
목표에 맞는 올바른 선택하기
전기 도금을 사용하는 이유에 따라 중점을 두어야 할 재료와 공정 매개변수가 결정됩니다.
- 미학이나 장식이 주된 관심사라면: 소비자 제품의 외관과 내구성을 위해 금, 은, 로듐 또는 크롬과 같은 재료를 우선적으로 고려하십시오.
- 엔지니어링 및 보호가 주된 관심사라면: 부식 방지를 위한 아연, 내마모성을 위한 니켈, 전도성을 위한 구리와 같은 기능성 코팅을 고려하십시오.
- 첨단 연구 또는 전자 제품이 주된 관심사라면: 전기 도금의 정밀한 제어를 활용하여 특정 촉매 또는 전기적 특성을 가진 합금 필름이나 나노 구조를 만드는 방법을 탐구하십시오.
전기 도금을 제어된 전기 구동식 코팅 방법으로 이해함으로써 수많은 산업 및 과학 응용 분야에서 그 힘을 효과적으로 활용할 수 있습니다.
요약표:
| 응용 분야 | 주요 재료 | 주요 목적 |
|---|---|---|
| 보석 도금 | 금, 은 | 장식 및 내구성 |
| 전자 제품 제조 | 구리 | 전도성 경로 |
| 부식 방지 (용융 아연 도금) | 아연 | 희생 양극 보호 |
| 내마모성 | 니켈, 크롬 | 표면 경화 |
| 첨단 재료 | 다양한 합금 | 연구 개발용 나노 구조 필름 |
